HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 313
4.22 Bohrzyklen

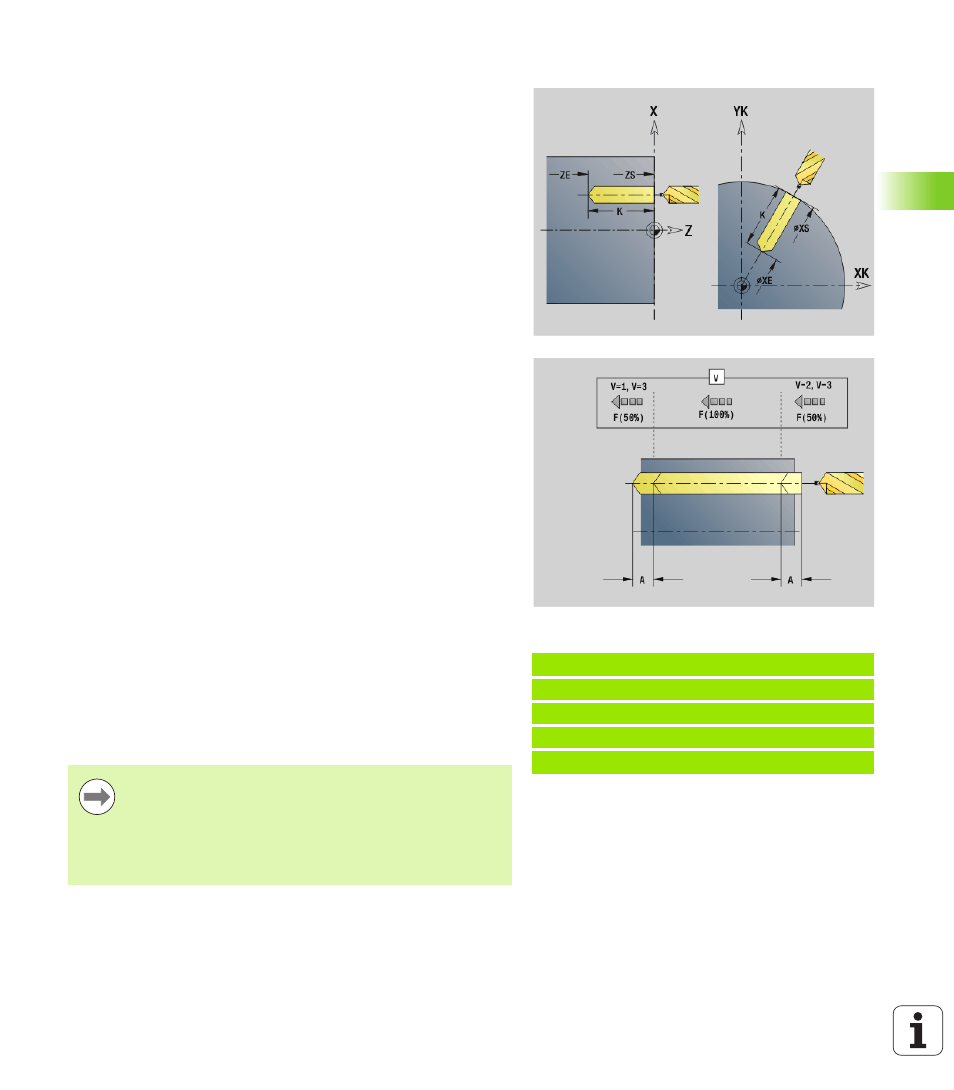

Bohrzyklus G71
G71 erstellt axiale/radiale Bohrungen mit feststehenden oder
angetriebenen Werkzeugen.
Beispiel: G71
. . .
N1 T5 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-25 A5 V2 [Bohren]
. . .
Parameter
ID
Bohrkontur – Name der Bohrungsbeschreibung
NS Satznummer der Kontur
 Referenz auf die Kontur der Bohrung (G49-, G300- oder
G310-Geo)
 Keine Eingabe: Einzelbohrung ohne Konturbeschreibung
XS Anfangspunkt radiale Bohrung (Durchmessermaß)
ZS Anfangspunkt axiale Bohrung
XE Endpunkt radiale Bohrung (Durchmessermaß)
ZE Endpunkt axiale Bohrung
K Bohrtiefe (alternativ zu XE/ZE)
A An- / Durchbohrlänge (default: 0)
V Durchbohrvariante (Vorschubreduzierung 50 %) – (default: 0)
 0: ohne Vorschubreduzierung
 1: Durchbohrreduzierung
 2: Anbohrreduzierung
 3: An- und Durchbohrreduzierung
RB Rückzugsebene (radiale Bohrungen, Bohrungen YZ-Ebene:
Durchmessermaß) – (default: Rückzug zur Startposition bzw.
auf Sicherheitsabstand)
E Verweilzeit zum Freischneiden am Bohrungsende (in
Sekunden) – (default: 0)
D Rückzugsart (default: 0)
 0: Eilgang
 1: Vorschub
BS Anfang Elementnummer (Nummer der ersten zu
bearbeitenden Bohrung eines Musters)
BE Ende Elementnummer (Nummer der letzten zu bearbeitenden
Bohrung eines Musters)
H (Spindel-)Bremse aus (default: 0)
 0: Spindelbremse ein
 1: Spindelbremse aus
 Einzelbohrung ohne Konturbeschreibung: „XS oder ZS"
alternativ programmieren.
 Bohrung mit Konturbeschreibung: „XS, ZS" nicht
programmieren.
 Lochmuster: „NS" zeigt auf die Kontur der Bohrung,
nicht auf die Musterdefinition.
