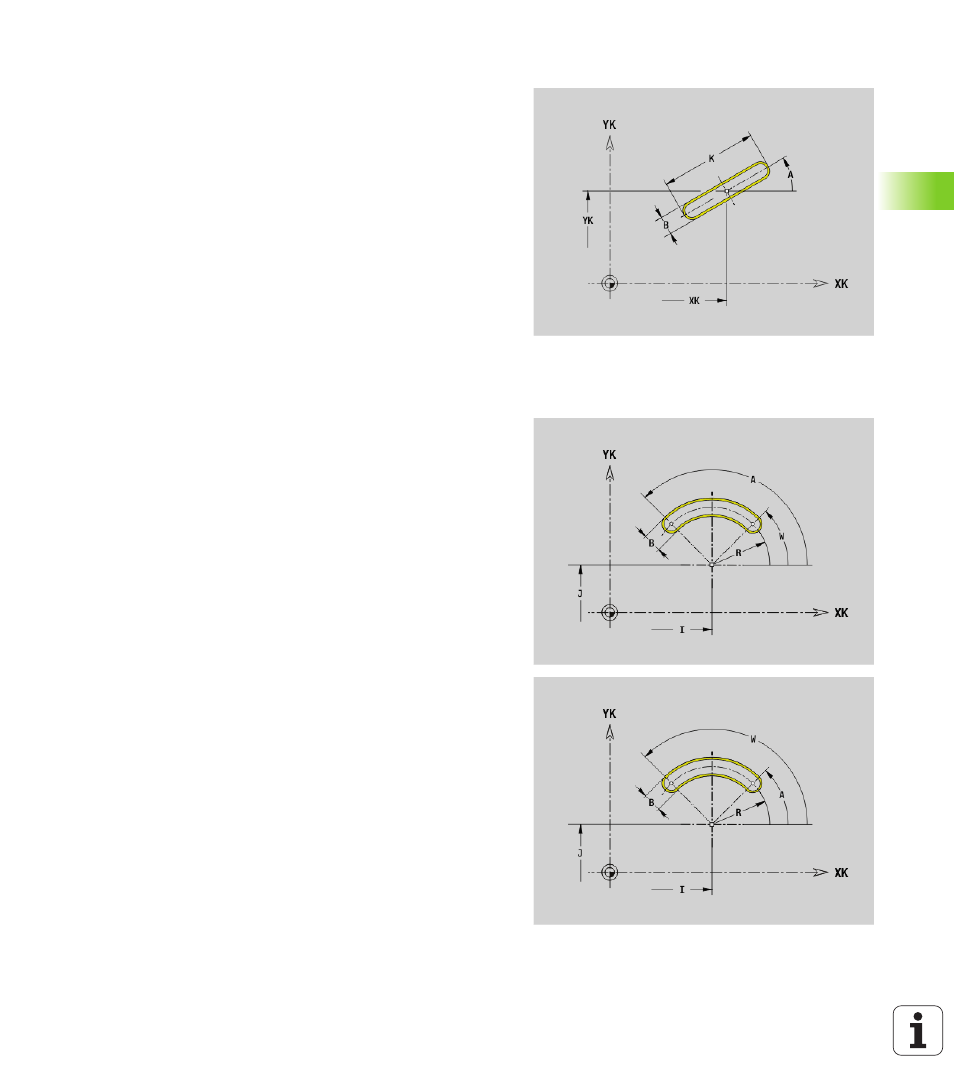

Lineare Nut Stirn-/Rückseite G301
G301 definiert eine lineare Nut in einer Stirn- oder Rückseitenkontur.
Die Figur programmieren Sie in Kombination mit G840, G845 oder
G846.
Zirkulare Nut Stirn-/Rückseite G302/G303
G302/G303 definiert eine zirkulare Nut in einer Stirn- oder
Rückseitenkontur. Die Figur programmieren Sie in Kombination mit
G840, G845 oder G846.
 G302: zirkulare Nut im Uhrzeigersinn
 G303: zirkulare Nut im Gegen-Uhrzeigersinn
Parameter
XK
Mittelpunkt in kartesischen Koordinaten
YK Mittelpunkt in kartesischen Koordinaten
X Durchmesser (Mittelpunkt in Polarkoordinaten)
C Winkel (Mittelpunkt in Polarkoordinaten)
A Winkel zur XK-Achse (default:0°)
K Nutlänge
B Nutbreite
P Tiefe/Höhe
 P<0: Tasche
 P>0: Insel
Parameter
I
Krümmungsmittelpunkt in kartesischen Koordinaten
J Krümmungsmittelpunkt in kartesischen Koordinaten
X Durchmesser (Mittelpunkt in Polarkoordinaten)
C Winkel (Mittelpunkt in Polarkoordinaten)
R Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
A Anfangswinkel; Bezug: XK-Achse; (default:0°)
W Endwinkel; Bezug: XK-Achse; (default:0°)
B Nutbreite
P Tiefe/Höhe
 P<0: Tasche
 P>0: Insel
