202 DIN-Programmierung
4.4 F
o
rm
element
e
Dr
ehk
ont
ur

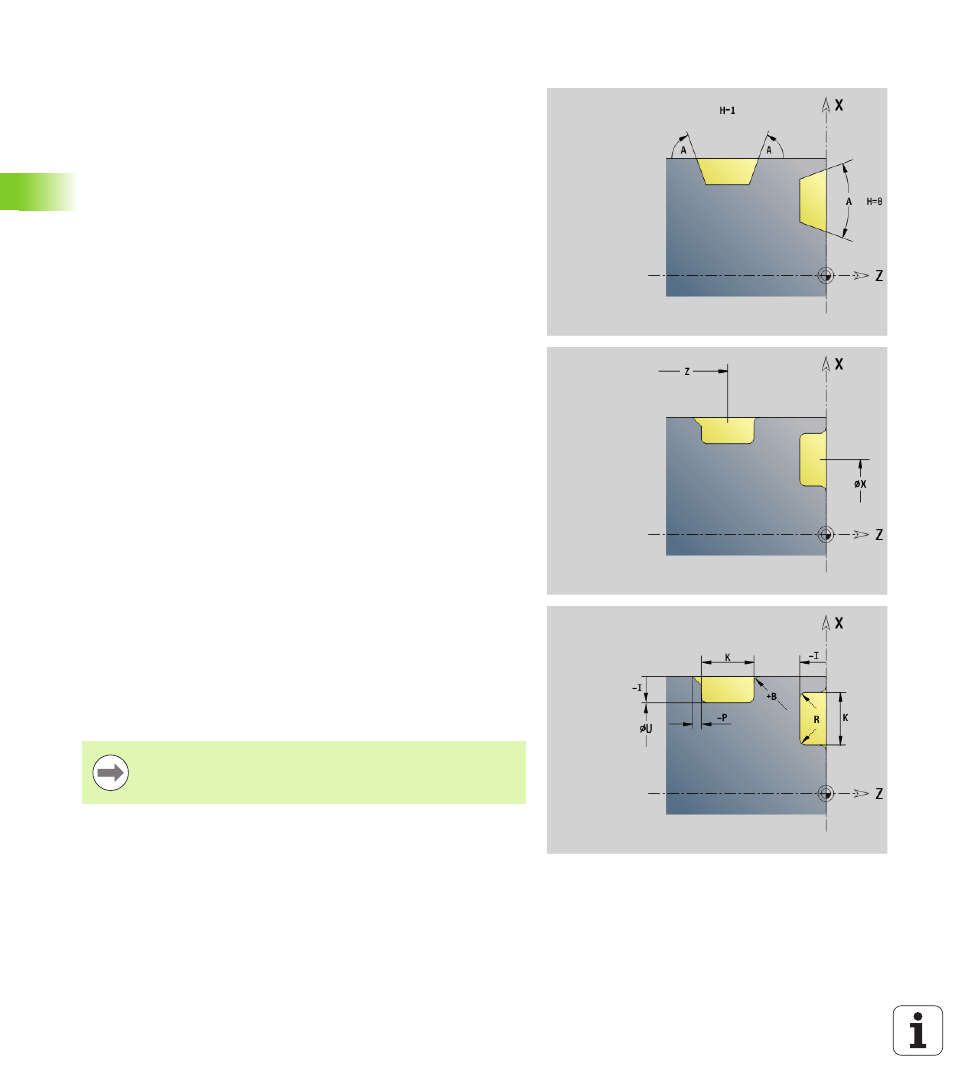

Einstich (allgemein) G23–Geo
G23 definiert einen Einstich auf dem vorher programmierten linearen
Bezugselement. Das Bezugselement kann schräg verlaufen.
Parameter
H
Einstichart (default: 0)
 0: symmetrischer Einstich
 1: Freidrehung
X Mittelpunkt bei Einstich Planfläche (Durchmessermaß)
Keine Eingabe: Position wird errechnet
Z Mittelpunkt bei Einstich Mantelfläche
Keine Eingabe: Position wird errechnet
I Einstichtiefe und Einstichlage
 I>0: Einstich rechts vom Bezugselement
 I<0: Einstich links vom Bezugselement
K Einstichbreite (ohne Fase/Verrundung)
U Einstichdurchmesser (Durchmesser Einstichgrund). Verwenden
Sie U nur, wenn das Bezugselement parallel zur Z-Achse
verläuft.
A Einstichwinkel (default: 0)
 H=0: Winkel zwischen Einstichflanken (0° <= A < 180° )
 H=1: Winkel Bezugsgerade – Einstichflanke (0° < A <= 90° )
B Außenradius/Fase startpunktnahe Ecke (default: 0)
 B>0: Radius der Rundung
 B<0: Breite der Fase
P Außenradius/Fase startpunktferne Ecke (default: 0)
 P>0: Radius der Rundung
 P<0: Breite der Fase
R Innenradius in beiden Ecken des Einstichs (default: 0)
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 195)
FP
Element nicht bearbeiten (nur für TURN PLUS erorderlich):
 1: Einstich nicht bearbeiten
Die Steuerung bezieht die Einstichtiefe auf das
Bezugselement. Der Einstichgrund verläuft parallel zum
Bezugselement.
