480 DIN-Programmierung für die Y-Achse
6.2 K
o
nt
ur
en der XY
-Ebene
6.2 Konturen der XY-Ebene

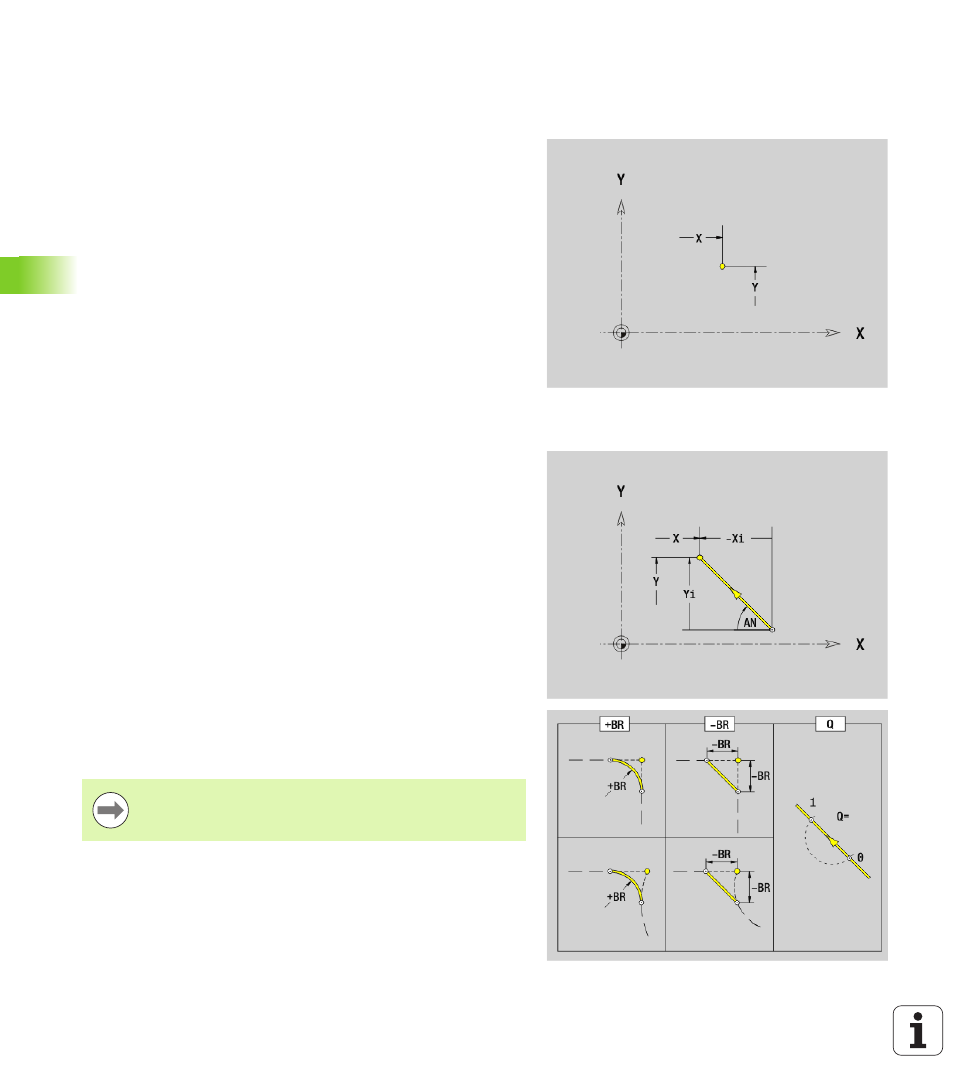

Startpunkt Kontur XY-Ebene G170-Geo
G170 definiert den Anfangspunkt einer Kontur in der XY-Ebene.
Strecke XY-Ebene G171-Geo
G171 definiert ein Linearelement in einer Kontur der XY-Ebene.
Parameter
X
Anfangspunkt Kontur (Radiusmaß)
Y Anfangspunkt Kontur
Parameter
X
Endpunkt (Radiusmaß)
Y Endpunkt
AN Winkel zur X-Achse (Winkelrichtung: siehe Hilfebild)
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
Programmierung X, Y: absolut, inkremental,
selbsthaltend oder „?“
