HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 97
2.5 Units – Bohr
en C-A
c
hse

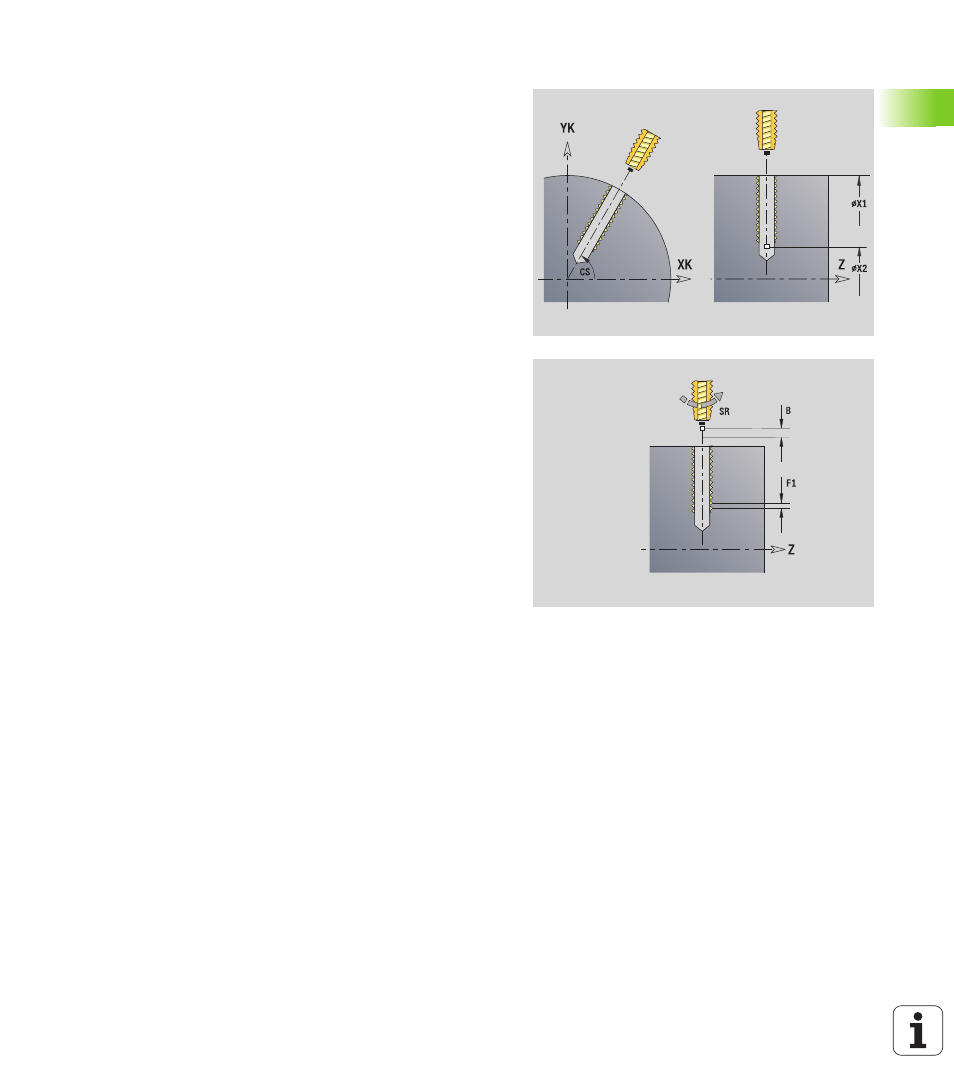

Unit „einzelne Gewindebohrung Mantelfläche“
Die Unit erstellt eine Gewindebohrung auf der Mantelfläche.
Unitname: G73_Gew_Mant_C / Zyklus: G73 (siehe Seite 316)
Verwenden Sie die Ausziehlänge bei Spannzangen mit
Längenausgleich. Der Zyklus berechnet auf Basis der Gewindetiefe,
der programmierten Steigung und der Ausziehlänge eine neue Nenn-
Steigung. Die Nenn-Steigung ist etwas kleiner als die Steigung des
Gewindebohrers. Bei der Erstellung des Gewindes wird der Bohrer
um die „Ausziehlänge“ aus dem Spannfutter herausgezogen. Damit
erreichen Sie bessere Standzeiten bei Gewindebohrern.
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindebohren
 beeinflusste Parameter: S
Formular Zyklus
X1
Startpunkt Bohrung (Durchmessermaß)
X2 Endpunkt Bohrung (Durchmessermaß)
CS Spindelwinkel
F1 Gewindesteigung
B Anlauflänge
L Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
SR Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
Weitere Formulare: siehe Seite 58
