2.6 Units – V
o
rbohr
e
n C-A
c
hse
Unit „Vorbohren Konturfräsen ICP
Mantelfläche“
Die Unit ermittelt die Vorbohrposition und erstellt die Bohrung. Der
anschließende Fräszyklus erhält die Vorbohrposition über die in NF
abgelegte Referenz. Besteht die Fräskontur aus mehreren
Abschnitten, erstellt die Unit eine Bohrung für jeden Abschnitt.
Unitname: DRILL_MAN_840_C / Zyklen: G840 A1 (siehe Seite 347);
G71 (siehe Seite 313)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Bohren
 beeinflusste Parameter: F, S

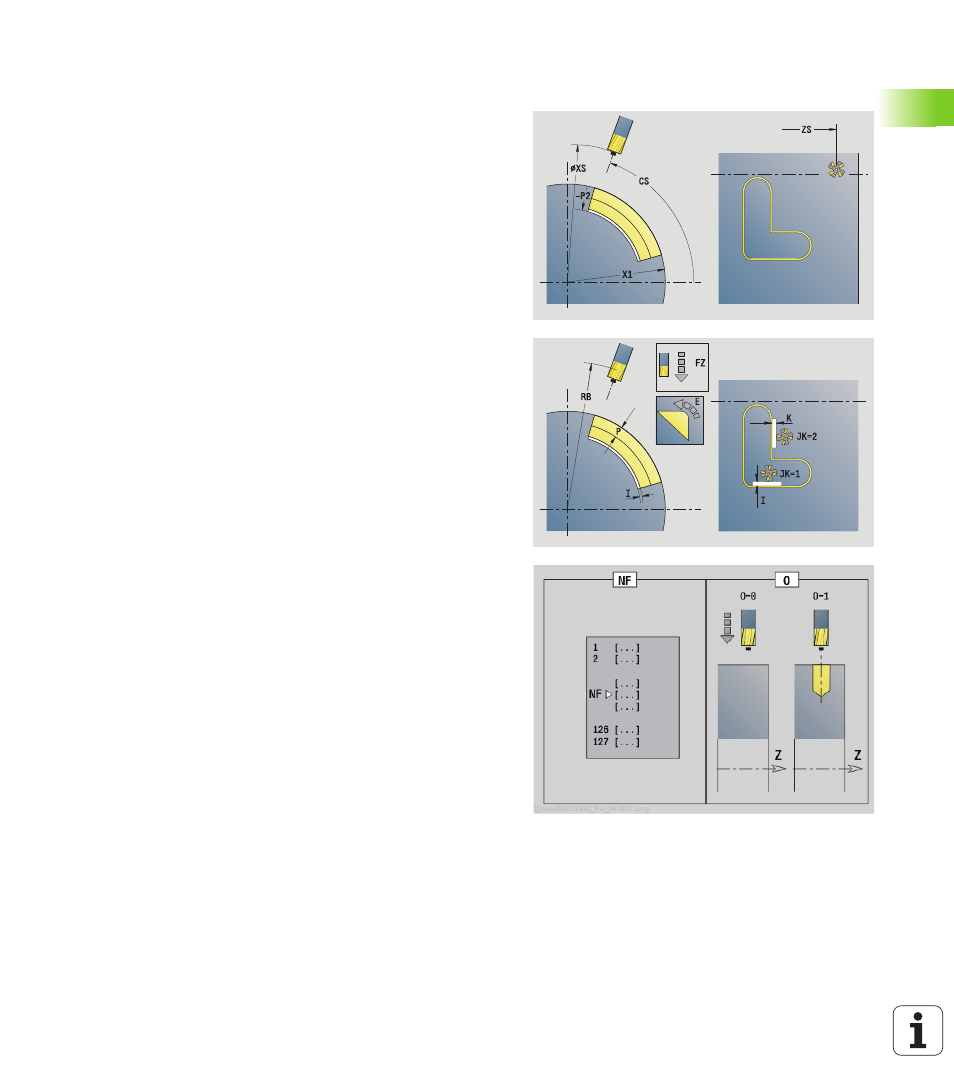

Formular Kontur
FK
siehe Seite 60
NS Startsatznummer Kontur
NE Endsatznummer Kontur
X1 Fräsoberkante (Durchmessermaß)
P2 Konturtiefe (Radiusmaß)
Formular Zyklus
JK
Fräsort
 0: auf der Kontur
 1, geschlossene Kontur: innerhalb der Kontur
 1, offene Kontur: links von der Kontur
 2, geschlossene Kontur: außerhalb der Kontur
 2, offene Kontur: rechts von der Kontur
 3: abhängig von H und MD
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
I Aufmaß konturparallel
K Aufmaß in Zustellrichtung
R Einfahrradius
WB Fräserdurchmesser
NF Positions-Marke
E Verweilzeit am Bohrungsende (default: 0)
D Rückzug im
 0: Eilgang
 1: Vorschub
V Vorschubreduzierung
 0: ohne Reduzierung
 1: am Ende der Bohrung
 2: am Anfang der Bohrung
 3: am Anfang und Ende der Bohrung
AB An- / Durchbohrlänge (Distanz für Vorschubreduzierung)
RB Rückzugsebene (Durchmessermaß)
Weitere Formulare: siehe Seite 58
