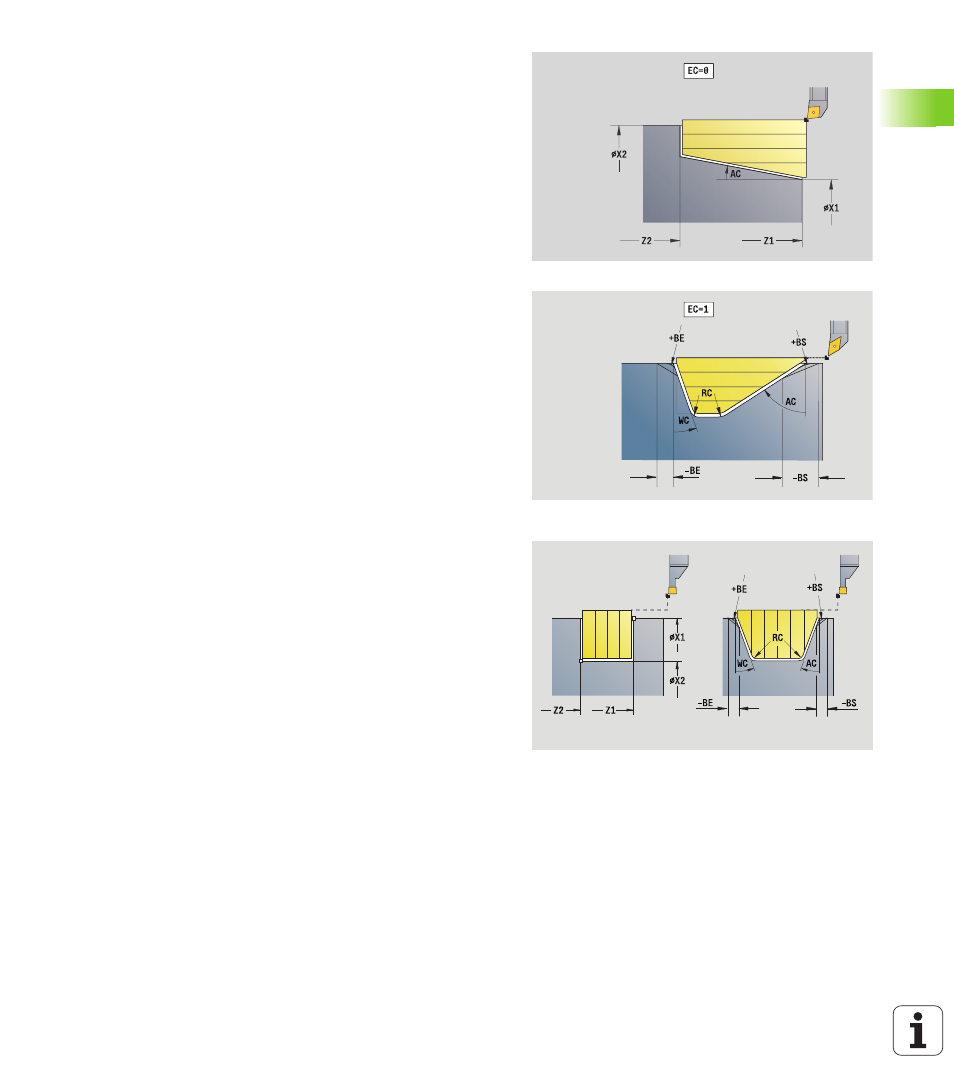

Parameter Direkte Konturdefinition „Drehbearbeitung“
EC
Konturart
 0: normale Kontur
 1: Eintauch-Kontur
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
RC Verrundung: Radius in der Konturecke
AC Anfangswinkel: Winkel erstes Konturelement
(Bereich: 0° < 90°)
WC Endwinkel: Winkel letztes Konturelement
(Bereich: 0° < 90°)
BS –Fase/+Verrundung am Anfang:
 BS>0: Radius der Verrundung
 BS<0: Abschnittslänge der Fase
BE –Fase/+Verrundung am Ende:
 BE>0: Radius der Verrundung
 BE<0: Abschnittslänge der Fase
BP Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
BF Vorschubdauer: Zeitintervall bis die nächsten Pause
ausgeführt wird. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
Parameter Direkte Konturdefinition „Stechbearbeitung“
X1, Z1
Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
RC Verrundung: Radien im Einstichgrund
AC Anfangswinkel: Winkel erstes Konturelement
(Bereich: 0° <= 90°)
WC Endwinkel: Winkel letztes Konturelement
(Bereich: 0° <= 90°)
BS –Fase/+Verrundung am Anfang:
 BS>0: Radius der Verrundung
 BS<0: Abschnittslänge der Fase
BE –Fase/+Verrundung am Ende:
 BE>0: Radius der Verrundung
 BE<0: Abschnittslänge der Fase
