4.2 Rohteilbeschreibung
Futterteil Zylinder/Rohr G20-Geo

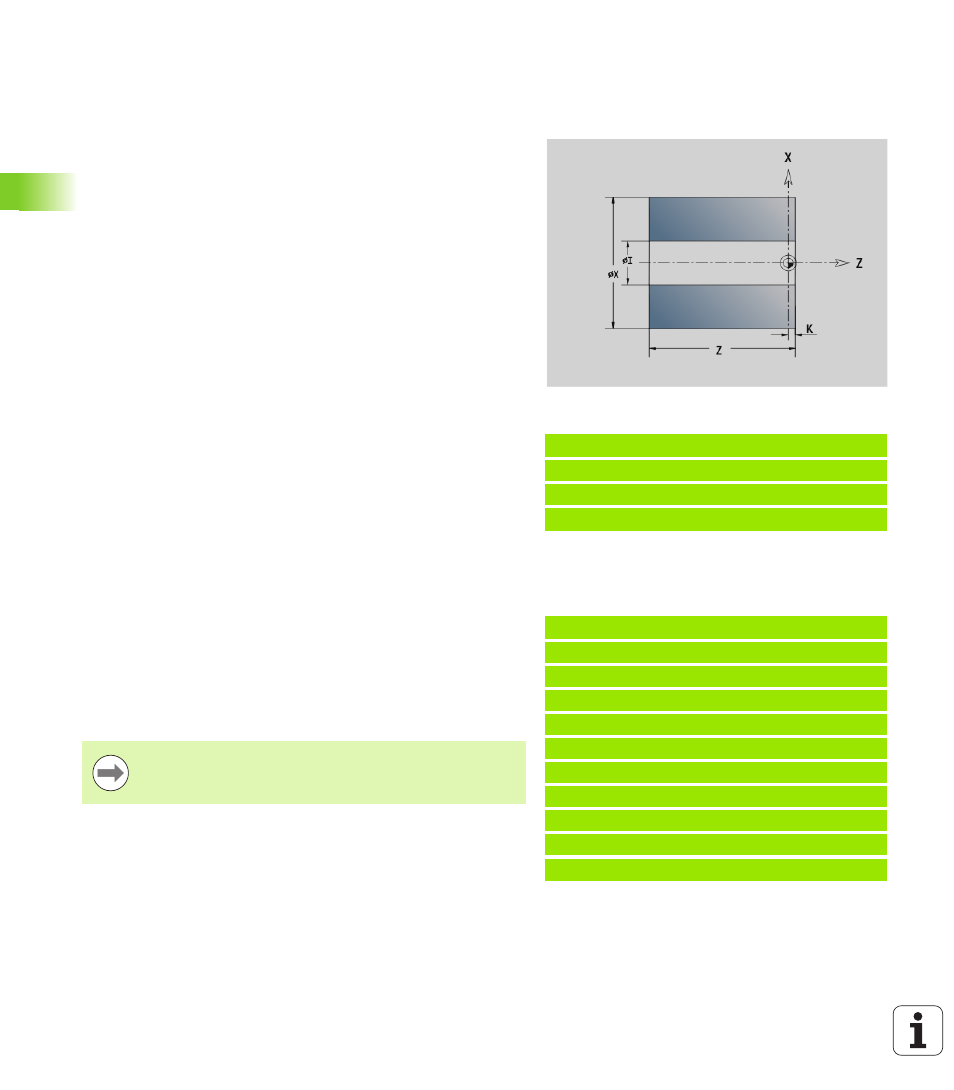

G20 definiert die Kontur eines Zylinders/Hohlzylinders.
Gussteil G21-Geo
G21 generiert die Rohteilkontur aus der Fertigteilkontur, zuzüglich
dem „äquidistanten Aufmaß P".
Beispiel: G20-Geo
. . .
ROHTEIL
N1 G20 X80 Z100 K2 I30 [Hohlzylinder]
. . .
Parameter
X
 Durchmesser Zylinder/Hohlzylinder
 Durchmesser Umkreis bei mehrkantigem Rohteil
Z Länge des Rohteils
K Rechte Kante (Abstand Werkstück–Nullpunkt – rechte Kante)
I Innendurchmesser bei Hohlzylindern
Beispiel: G21-Geo
. . .
ROHTEIL
N1 G21 P5 Q1 [Gussrohteil]
. . .
FERTIGTEIL
N2 G0 X30 Z0
N3 G1 X50 BR-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Parameter
P
Äquidistantes Aufmaß (Bezug: Fertigteilkontur)
Q Bohrung J/N (default: 0)
 0: ohne Bohrung
 1: mit Bohrung
G21 kann nicht zur Beschreibung eines „Hilfsrohteils“
verwendet werden.
