HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 343
4.26 F
räszyklen

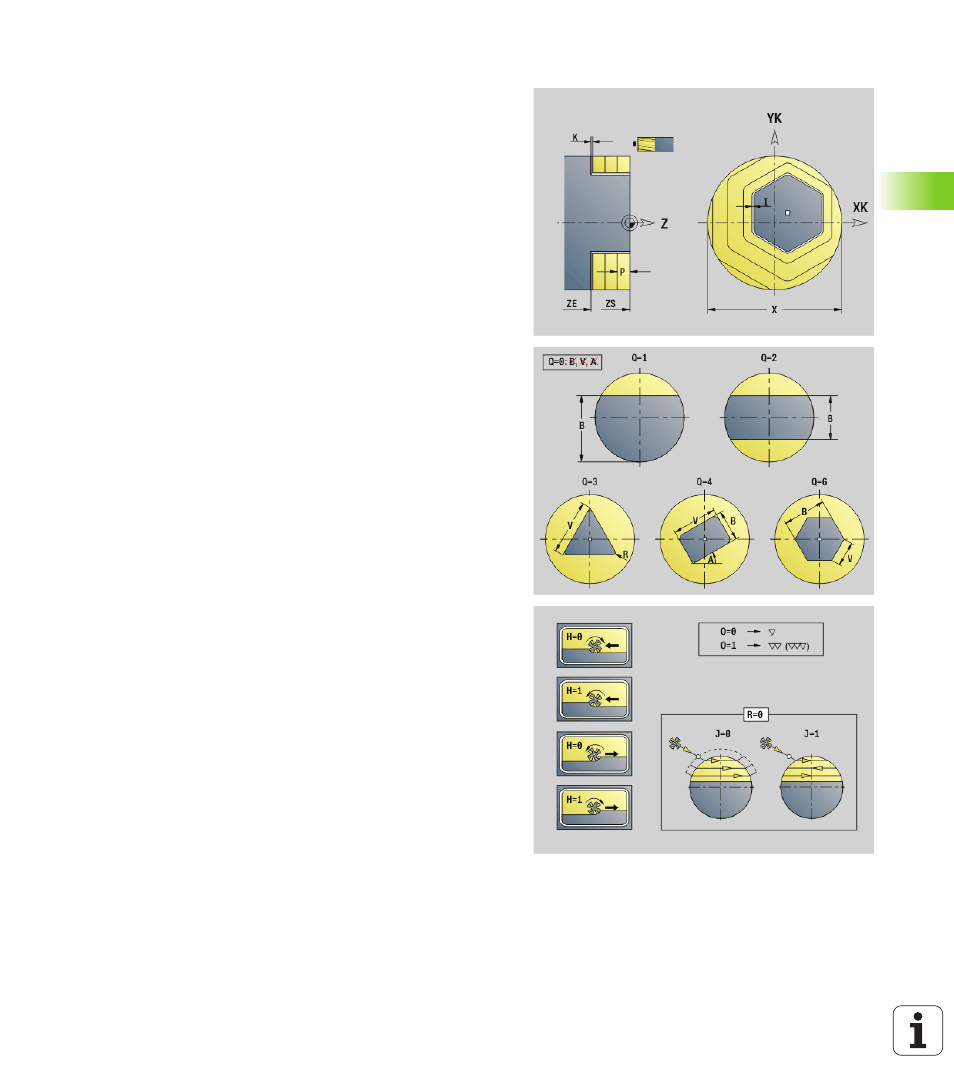

Flächenfräsen Stirnfläche G797
G797 fräst abhängig von „Q“ Flächen, ein Vieleck oder die im Befehl
nach G797 definierte Figur.
Parameter
X
Begrenzungsdurchmesser
ZS Fräsoberkante
ZE Fräsgrund
B Schlüsselweite (entfällt bei Q=0): definiert das Material, das
stehen bleibt. Bei einer geraden Anzahl Flächen können Sie
„B“ alternativ zu „V“ programmieren.
 Q=1: B=Restdicke
 Q>=2: B=Schlüsselweite
V Kantenlänge (entfällt bei Q=0)
R Fase/Verrundung
A Neigungswinkel (Bezug siehe Hilfebild) – entfällt bei Q=0
Q Anzahl Flächen (default: 0): Bereich: 0 <= Q <= 127
 Q=0: dem G797 folgt eine Figurbeschreibung (G301.. G307,
G80) oder eine geschlossene Konturbeschreibung (G100,
G101-G103, G80)
 Q=1: eine Fläche
 Q=2: zwei um 180° versetzte Flächen
 Q=3: Dreieck
 Q=4: Rechteck, Quadrat
 Q>4: Vieleck
P Maximale Zustellung (default: gesamte Tiefe in einer
Zustellung)
U Überlappungsfaktor (default: 0,5): minimale Überlappung der
Fräsbahnen = U*Fräserdurchmesser
I Aufmaß konturparallel
K Aufmaß Z
F Zustellvorschub
E Reduzierter Vorschub für zirkulare Elemente (default: aktueller
Vorschub)
H Fräslaufrichtung (default: 0): beeinflusst gemeinsam mit der
Drehrichtung des Fräsers die Fräsrichtung (siehe Hilfebild)
 0: Gegenlauf
 1: Gleichlauf
