Muster linear Stirn-/Rückseite G401-Geo

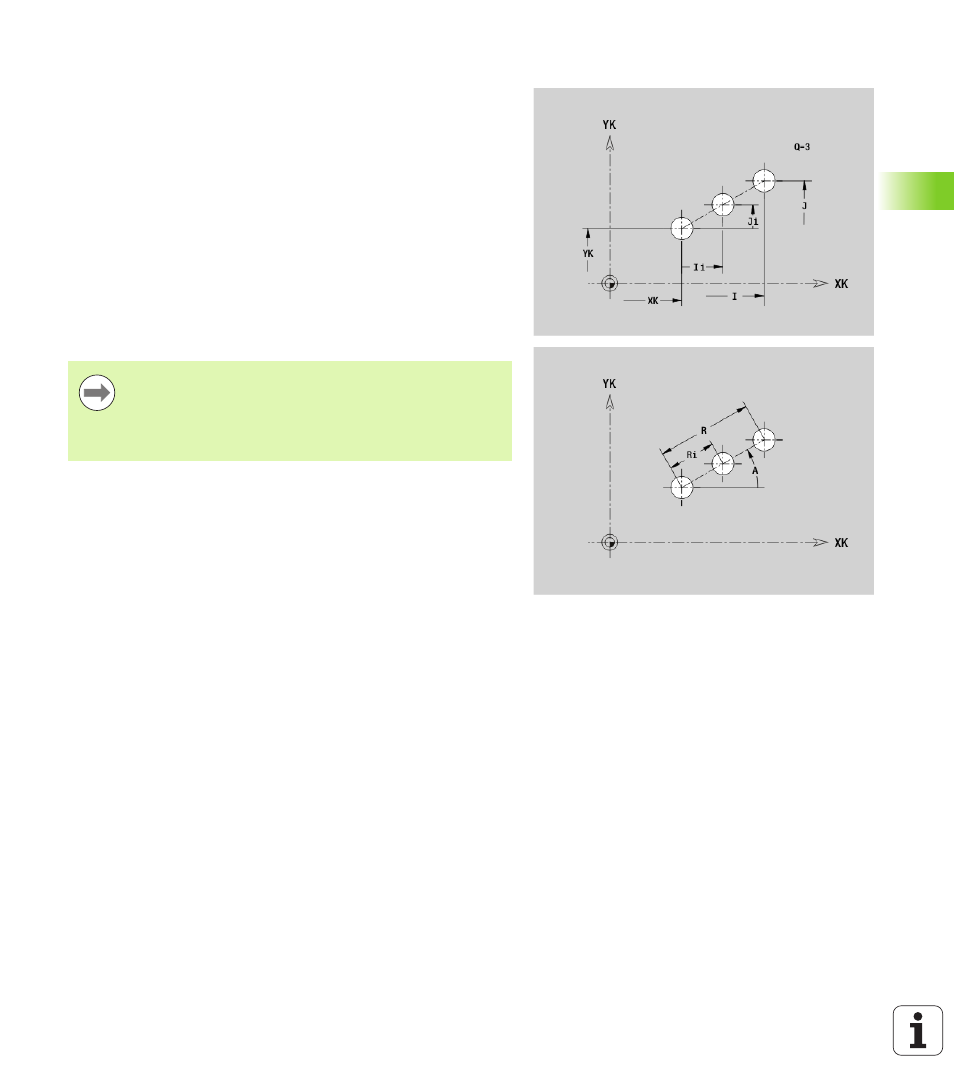

G401 definiert ein lineares Bohr- oder Figurmuster auf der Stirn- oder
Rückseite. G401 wirkt auf die im Folgesatz definierte Bohrung/Figur
(G300..305, G307).
Parameter
Q
Anzahl der Figuren (default: 1)
XK Anfangspunkt in kartesischen Koordinaten
YK Anfangspunkt in kartesischen Koordinaten
I Endpunkt in kartesischen Koordinaten
J Endpunkt in kartesischen Koordinaten
Ii Abstand (XKi) zwischen Figuren (Musterabstand)
Ji Abstand (YKi) zwischen Figuren (Musterabstand)
A Winkel der Längsachse zur XK-Achse (default:0°)
R Gesamtlänge Muster
Ri Abstand zwischen Figuren (Musterabstand)
 Programmieren Sie die Bohrung/Figur im Folgesatz
ohne Mittelpunkt.
 Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die
Bohrung/Figur im Folgesatz auf, nicht die
Musterdefinition.
