4.22 Bohrzyklen
Muster zirkular Mantel G746

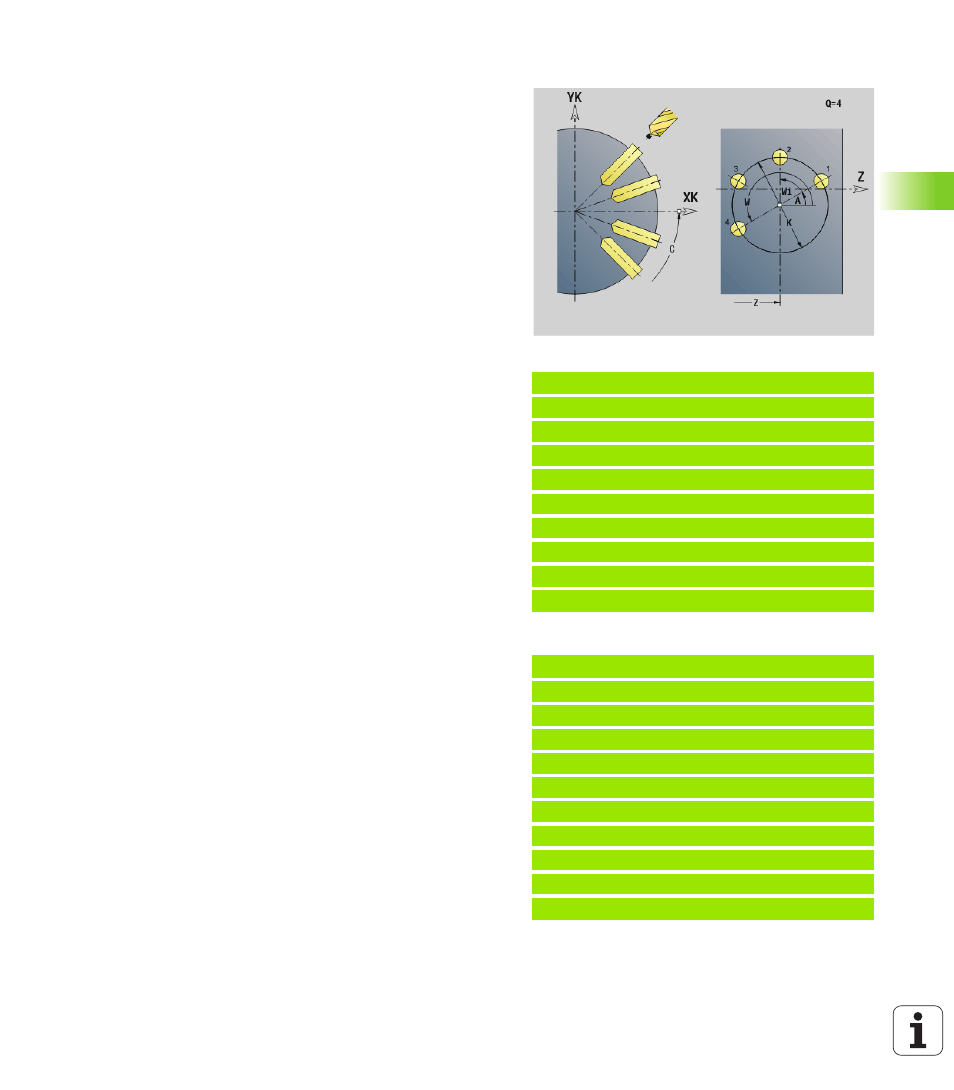

G746 erstellt Bohr- oder Figurmuster mit gleichmäßigen Abständen
auf einem Kreis oder Kreisbogen auf der Mantelfläche.
Parameterkombinationen zur Definition des Muster-Mittelpunktes
bzw. der Muster-Positionen:
 Muster-Mittelpunkt: Z, C
 Muster-Positionen:
 W und Q
 Wi und Q
Geben Sie Endpunkt XE nicht an, wird der Bohr-/Fräszyklus oder die
Figurbeschreibung des nächsten NC-Satzes herangezogen. Mit
diesem Prinzip kombinieren Sie die Musterbeschreibung mit
Bohrzyklen (G71, G74, G36) oder Fräsbearbeitungen
(Figurdefinitionen G314, G315, G317).
Beispiel: G746
%746.nc
[G746]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 XS102 K7
N7 M15
ENDE
Beispiel: Befehlsfolgen
[ einfaches Bohrmuster ]
N.. G746 Z.. C.. XS.. XE.. K.. A.. W.. Q..
. . .
[ Bohrmuster mit Tieflochbohren ]
N.. G746 Z.. C.. XS.. K.. A.. W.. Q..
N.. G74 XE.. P.. I..
. . .
[ Fräsmuster mit linearer Nut ]
N.. G746 Z.. C.. XS.. K.. A.. W.. Q..
N.. G792 K.. A.. XS..
. . .
Parameter
Z
Mittelpunkt Muster in Polarkoordinaten
C Winkel – Mittelpunkt Muster in Polarkoordinaten)
XS Anfangspunkt Bohr-/Fräsbearbeitung (Durchmessermaß)
XE Endpunkt Bohr-/Fräsbearbeitung (Durchmessermaß)
K (Muster-)Durchmesser
A Anfangswinkel (Position der ersten Bohrung/Figur)
W Endwinkel (Position der letzten Bohrung/Figur)
Wi Endwinkel (Winkelinkrement), Abstand zur nächsten Position
Q Anzahl Bohrungen/Figuren (default: 1)
V Umlaufrichtung (default: 0)
 V=0, ohne W: Vollkreisaufteilung
 V=0, mit W: Aufteilung auf längerem Kreisbogen
 V=0, mit Wi: Vorzeichen von Wi bestimmt die Richtung
(Wi<0: im Uhrzeigersinn)
 V=1, mit W: im Uhrzeigersinn
 V=1, mit Wi: im Uhrzeigersinn (Vorzeichen von Wi ist ohne
Bedeutung)
 V=2, mit W: gegen den Uhrzeigersinn
 V=2, mit Wi: gegen den Uhrzeigersinn (Vorzeichen von Wi
ist ohne Bedeutung)
