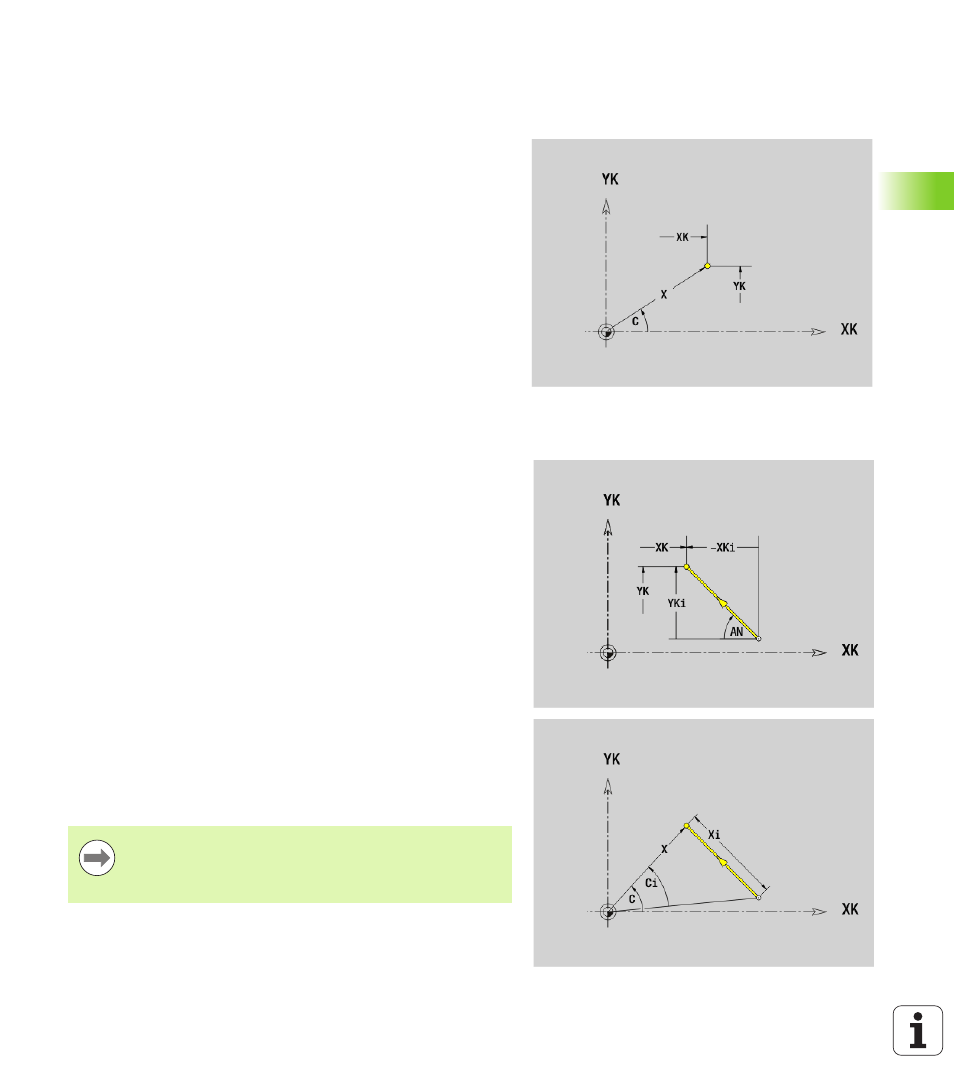

Startpunkt Stirn-/Rückseitenkontur G100-Geo

G100 definiert den Anfangspunkt einer Stirn- oder Rückseitenkontur.

Strecke Stirn-/Rückseitenkontur G101-Geo

G101 definiert eine Strecke in einer Stirn- oder Rückseitenkontur.

Parameter
X

Anfangspunkt in Polarkoordinaten (Durchmessermaß)

C

Anfangspunkt in Polarkoordinaten (Winkelmaß)

XK

Anfangspunkt in kartesischen Koordinaten

YK

Anfangspunkt in kartesischen Koordinaten

Parameter
X

Endpunkt in Polarkoordinaten (Durchmessermaß)

C

Endpunkt in Polarkoordinaten (Winkelmaß)

XK

Endpunkt in kartesischen Koordinaten

YK

Endpunkt in kartesischen Koordinaten

AN

Winkel zur positiven XK-Achse

BR

Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.

Keine Eingabe: tangentialer Übergang

BR=0: nicht tangentialer Übergang

BR>0: Radius der Rundung

BR<0: Breite der Fase

Q

Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):

0: naher Schnittpunkt

1: entfernter Schnittpunkt

Programmierung

X, XK, YX: absolut, inkremental, selbsthaltend oder „?“

C: absolut, inkremental oder selbsthaltend
