4.29 Sonstige G-Funktionen
Spannmittel in der Simulation G65

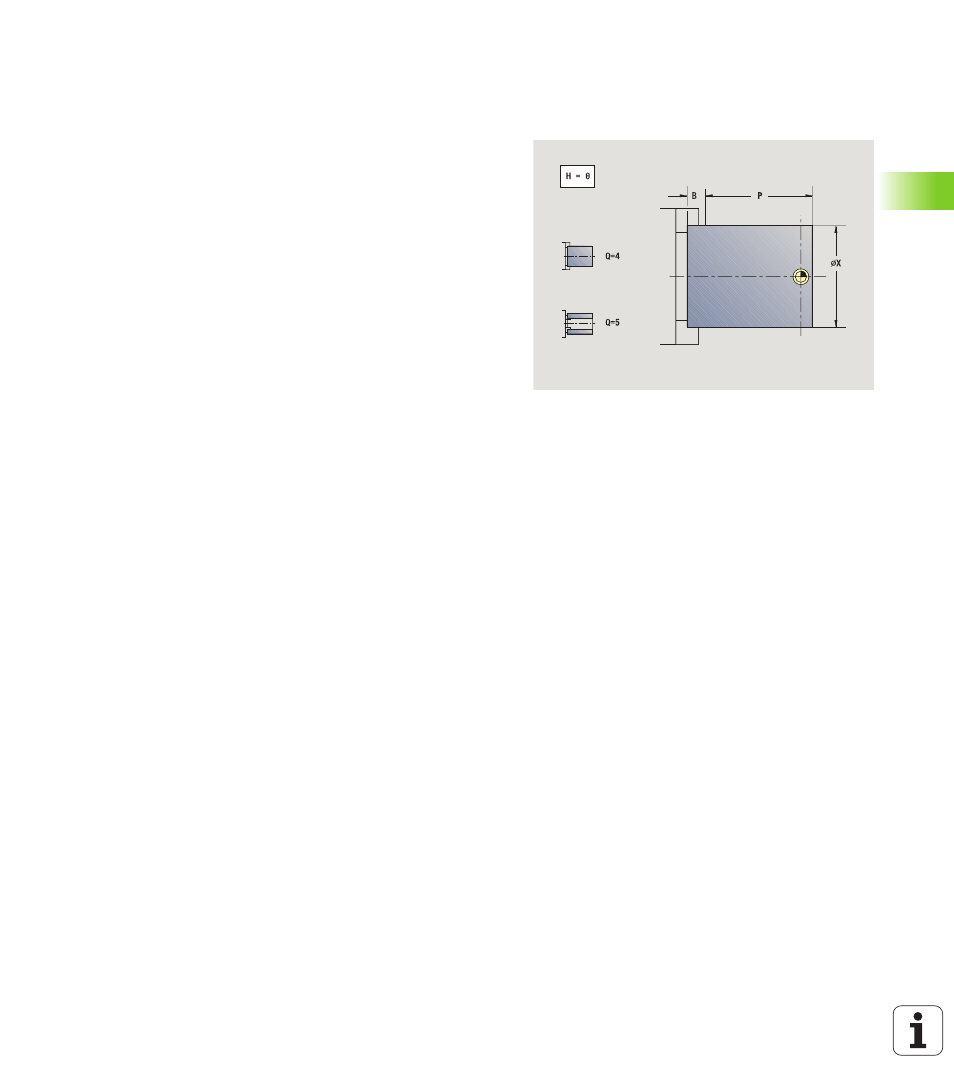

G65 deutet Spannmittel in der Simulationsgrafik an.
Rohteilkontur G67 (für Grafik)
G67 zeigt ein „Hilfsrohteil“ in der Simulation an.
Verweilzeit G4
Bei G4 wartet die Steuerung die Zeit „F“ und führt dann den nächsten
Programmsatz aus. Wird G4 zusammen mit einem Verfahrweg in
einem Satz programmiert, wirkt die Verweilzeit nach Beendigung des
Verfahrweges.
Genauhalt G7
G7 schaltet „Genauhalt" selbsthaltend ein. Bei „Genauhalt" startet die
Steuerung den Folgesatz, wenn das „Toleranzfenster Lage" um den
Endpunkt erreicht ist. Das Toleranzfenster ist ein Konfigurations-
Parameter („ParameterSets PX(PZ)/CfgControllerTol/posTolerance").
„Genauhalt" wirkt auf Einzelwege und Zyklen. Der NC-Satz, in dem G7
programmiert ist, wird bereits mit „Genauhalt" ausgeführt.
Genauhalt aus G8
G8 schaltet „Genauhalt" aus. Der Satz, in dem G8 programmiert wird,
wird ohne „Genauhalt" ausgeführt.
Parameter
H
Spannmittelnummer (programmieren Sie immer H=0)
X Durchmesser des Rohteils
Z Anfangspunkt – keine Eingabe
D Spindelnummer – keine Eingabe
Q Spannform
 4: außen spannen
 5: innen spannen
B Einspannlänge (B+P = Länge des Rohteils)
P Ausspannlänge
Parameter
ID
Identnummer des Hilfsrohteils
NS Satznummer der Kontur
Parameter
F
Verweilzeit [sec] (0 < F <= 999)
