HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 289
4.1
8
K
ont
ur
definitionen im Bearbeit
ungst
e
il

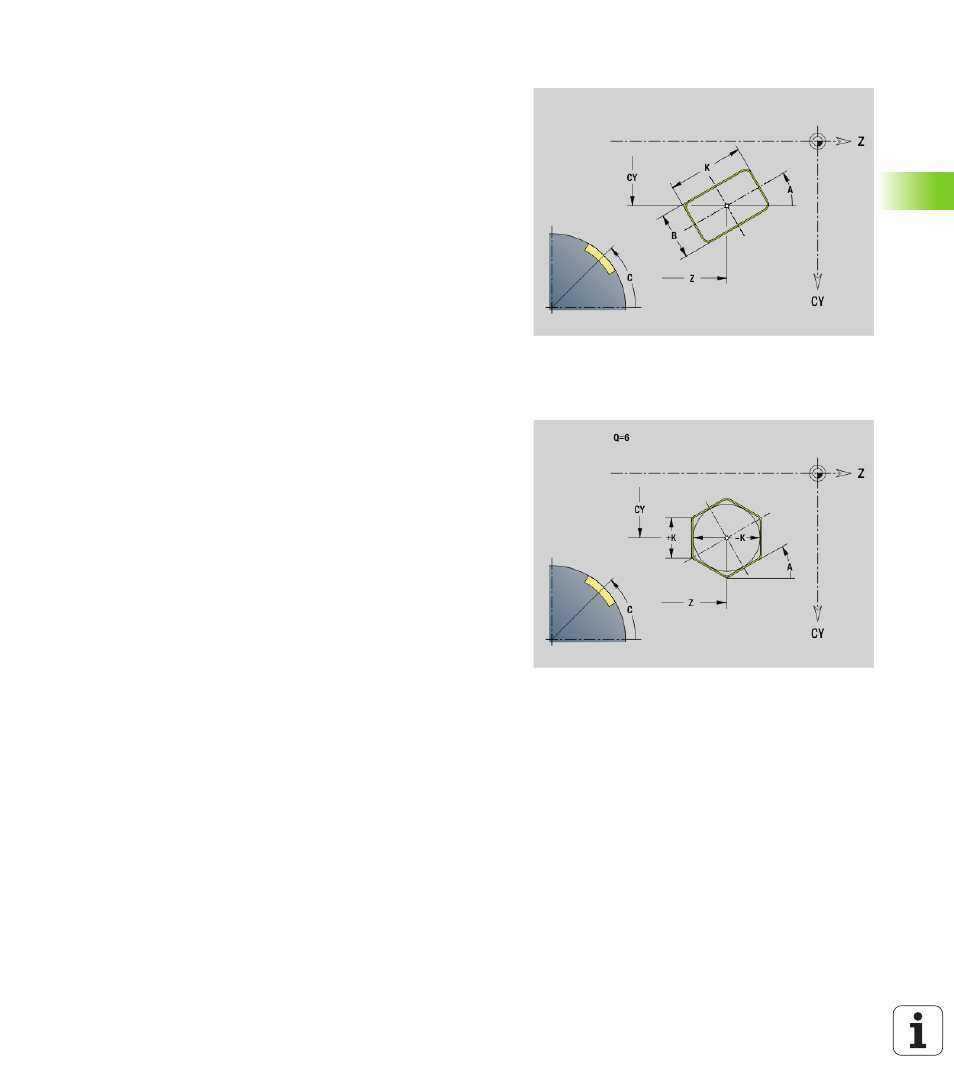

Rechteck Mantelfläche G315
G315 definiert ein Rechteck in einer Mantelflächenkontur. Die Figur
programmieren Sie in Kombination mit G840, G845 oder G846.
Vieleck Mantelfläche G317
G317 definiert ein Vieleck in einer Mantelflächenkontur. Die Figur
programmieren Sie in Kombination mit G840, G845 oder G846.
Parameter
Z
Mittelpunkt
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
C Mittelpunkt (Winkel)
A Winkel zur Z-Achse (default:0°)
K Länge
B Breite
R Fase/Verrundung (default: 0°)
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe der Tasche
Parameter
Z
Mittelpunkt
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
C Mittelpunkt (Winkel)
Q Anzahl der Kanten (Q > 2)
A Winkel zur Z-Achse (default:0°)
K Kantenlänge
 K>0: Kantenlänge
 K<0: Innenkreisdurchmesser
R Fase/Verrundung (default: 0°)
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe der Tasche
