80 smart.Turn Units
2.4 Units – Bohr
en z
e
ntr
isc
h Unit „Gewindebohren zentrisch“

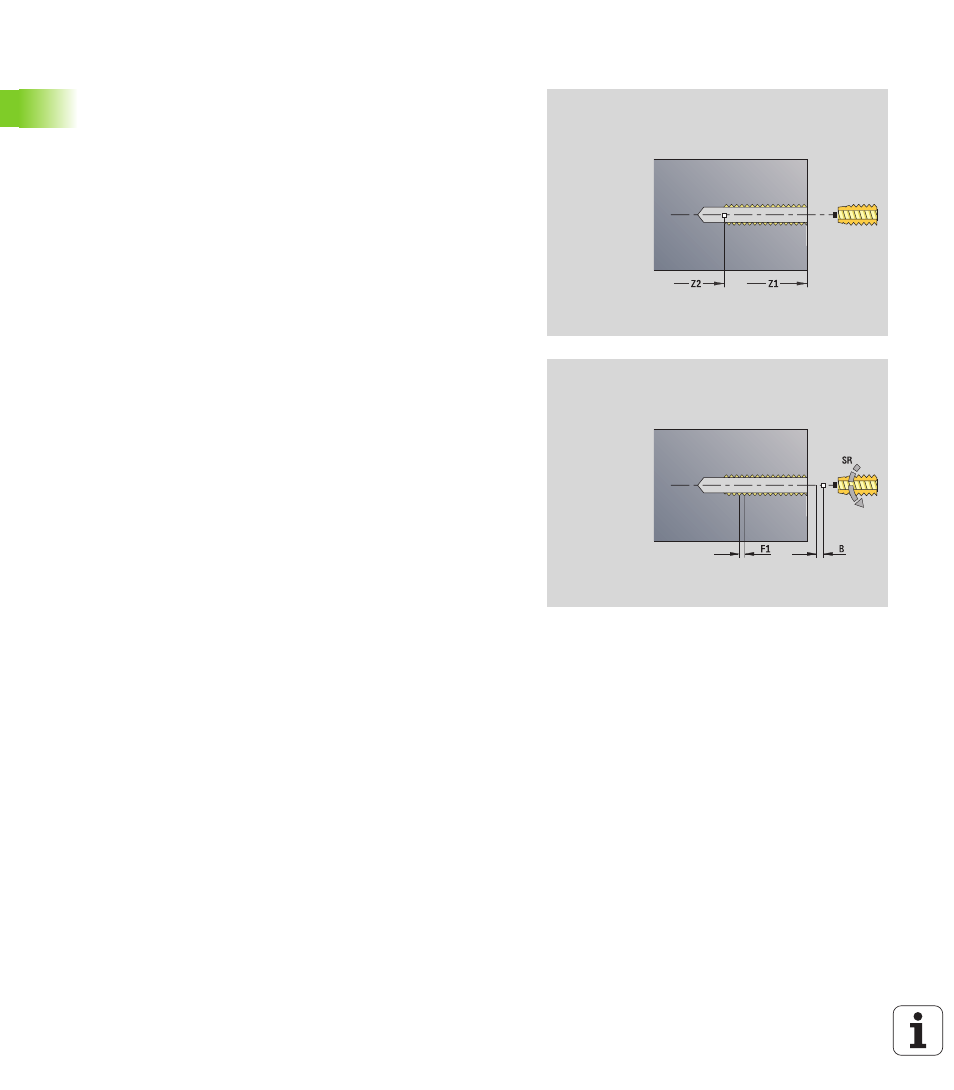

Die Unit schneidet axiale Gewinde mit feststehenden Werkzeugen.
Unitname: G73_ZENTR / Zyklus: G73 (siehe Seite 316)
Ausziehlänge L: Verwenden Sie diesen Parameter bei Spannzangen
mit Längenausgleich. Der Zyklus berechnet auf Basis der
Gewindetiefe, der programmierten Steigung und der „Ausziehlänge“
eine neue Nenn-Steigung. Die Nenn-Steigung ist etwas kleiner als die
Steigung des Gewindebohrers. Bei der Erstellung des Gewindes wird
der Bohrer um die „Ausziehlänge“ aus dem Spannfutter
herausgezogen. Mit diesem Verfahren erreichen Sie bessere
Standzeiten bei Gewindebohrern.
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindebohren
 beeinflusste Parameter: S
Formular Zyklus
Z1
Startpunkt Bohrung
Z2 Endpunkt Bohrung
NS Startsatznummer Kontur
X Startpunkt Bohrung (Durchmessermaß) –
(Bereich: –2 mm < X < 2 mm; default: 0)
F1 Gewindesteigung
B Anlauflänge
L Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
SR Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
Weitere Formulare: siehe Seite 58
