HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 227
4.7 Stir
n-/Rüc
kseit
e
nk
ont
ur
en

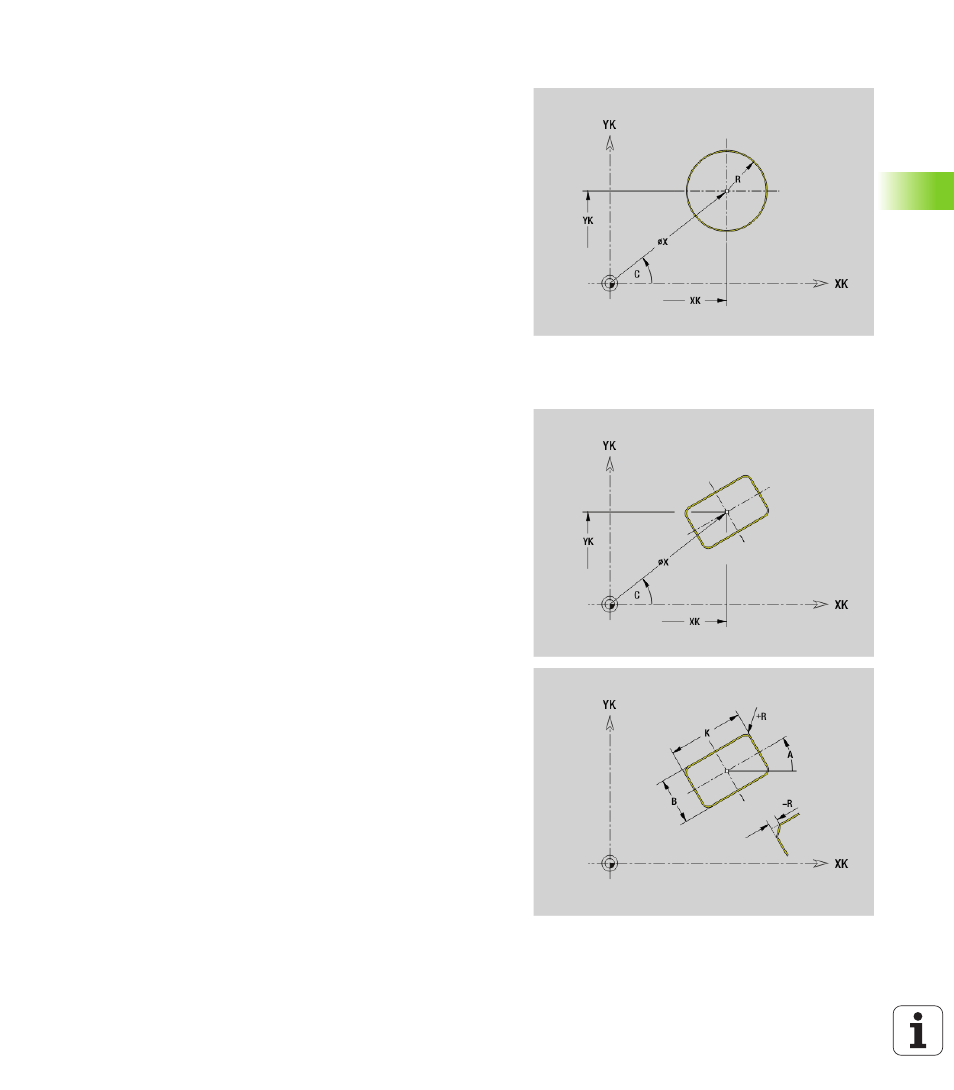

Vollkreis Stirn-/Rückseite G304-Geo
G304 definiert einen Vollkreis in einer Stirn- oder Rückseitenkontur.
Rechteck Stirn-/Rückseite G305-Geo
G305 definiert ein Rechteck in einer Stirn- oder Rückseitenkontur.
Parameter
XK
Kreismittelpunkt in kartesischen Koordinaten
YK Kreismittelpunkt in kartesischen Koordinaten
X Durchmesser (Mittelpunkt in Polarkoordinaten)
C Winkel (Mittelpunkt in Polarkoordinaten)
R Radius
P Tiefe/Höhe (default: „P“ aus G308)
 P<0: Tasche
 P>0: Insel
Parameter
XK
Mittelpunkt in kartesischen Koordinaten
YK Mittelpunkt in kartesischen Koordinaten
X Durchmesser (Mittelpunkt in Polarkoordinaten)
C Winkel (Mittelpunkt in Polarkoordinaten)
A Winkel zur XK-Achse (default:0°)
K Länge
B (Höhe) Breite
R Fase/Verrundung (default: 0°)
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe/Höhe (default: „P“ aus G308)
 P<0: Tasche
 P>0: Insel
