488 DIN-Programmierung für die Y-Achse
6.2 K
o
nt
ur
en der XY
-Ebene

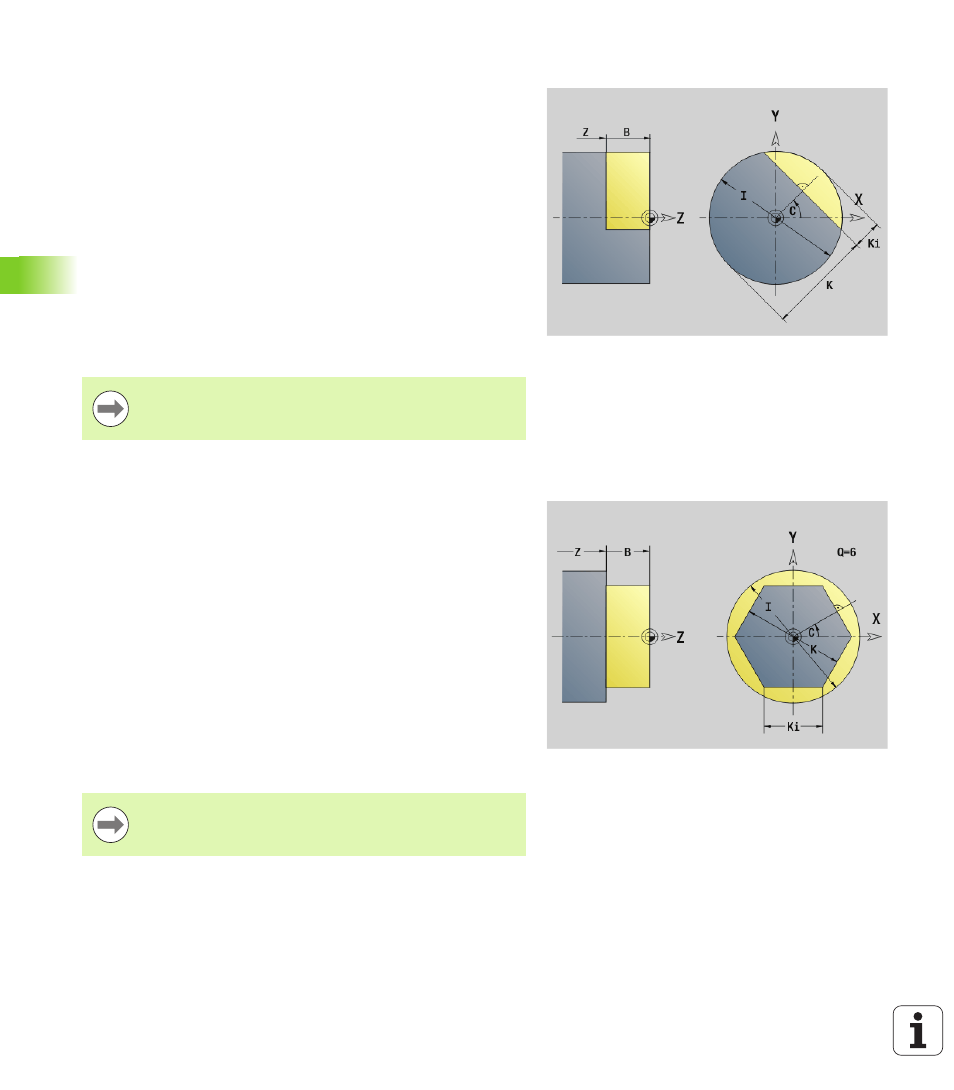

Einzelfläche XY-Ebene G376-Geo
G376 definiert eine Fläche in der XY-Ebene.
Mehrkantflächen XY-Ebene G477-Geo
G477 definiert Mehrkantflächen in der XY-Ebene.
Parameter
Z
Referenzkante (default: „Z“ aus Abschnittskennung)
K Restdicke
Ki Tiefe
B Breite (Bezug: Referenzkante Z)
 B<0: Fläche in negative Z-Richtung
 B>0: Fläche in positive Z-Richtung
I Begrenzungsdurchmesser (zur Schnittbegrenzung und als
Bezug für K/Ki)
 keine Eingabe: „X“ aus Abschnittskennung
 „I“ überschreibt „X“ aus Abschnittskennung
C Spindelwinkel des Flächenlots (default: „C“ aus
Abschnittskennung)
Das Vorzeichen von „Breite B“ wird unabhängig davon, ob
die Fläche auf der Stirn- oder Rückseite liegt, ausgewertet.
Parameter
Z
Referenzkante (default: „Z“ aus Abschnittskennung)
K Schlüsselweite (Innenkreisdurchmesser)
Ki Kantenlänge
B Breite (Bezug: Referenzkante Z)
 B<0: Fläche in negative Z-Richtung
 B>0: Fläche in positive Z-Richtung
C Spindelwinkel des Flächenlots (default: „C“ aus
Abschnittskennung)
Q Anzahl der Flächen (Q >= 2)
I Begrenzungsdurchmesser (zur Schnittbegrenzung)
 keine Eingabe: „X“ aus Abschnittskennung
 „I“ überschreibt „X“ aus Abschnittskennung
Das Vorzeichen von „Breite B“ wird unabhängig davon, ob
die Fläche auf der Stirn- oder Rückseite liegt, ausgewertet.
