98 smart.Turn Units
2.5 Units – Bohr
en C-A
c
hse

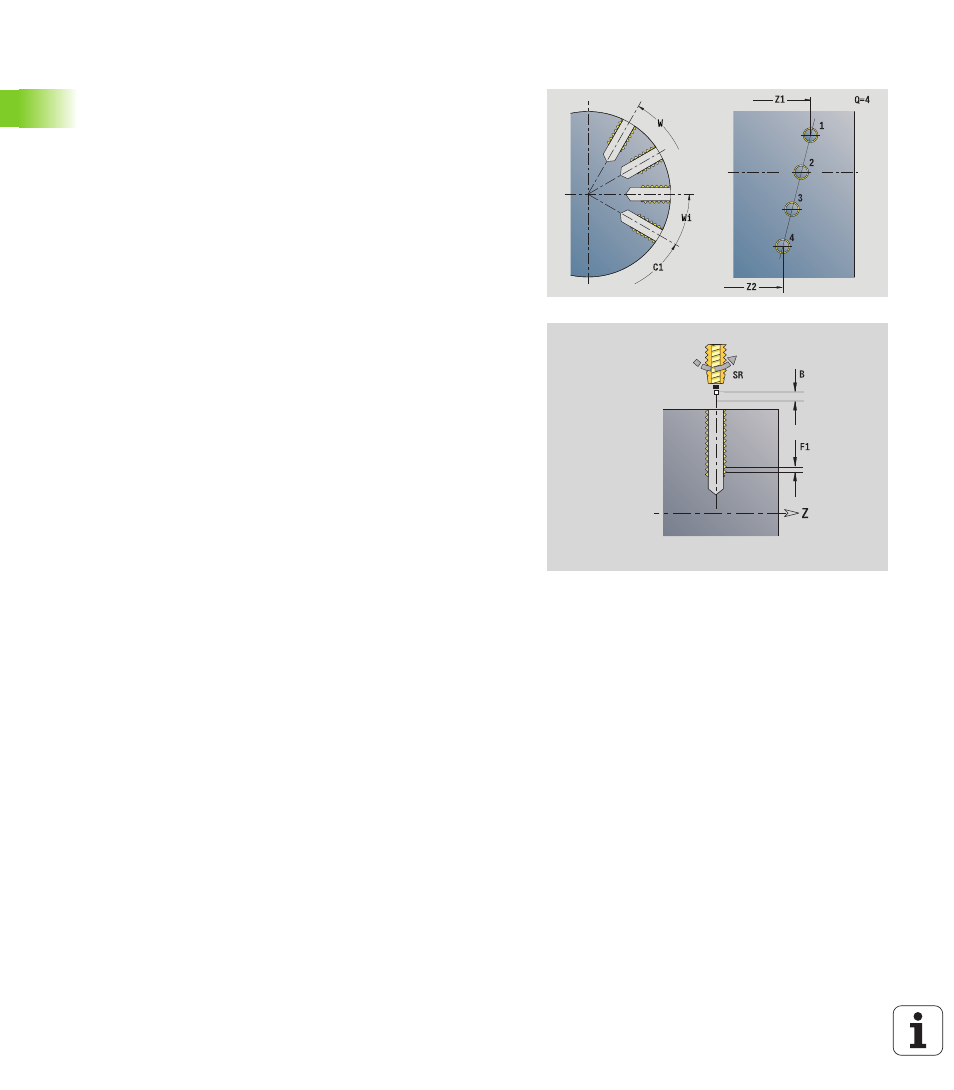

Unit „Gewindebohrmuster linear Mantelfläche“
Die Unit erstellt ein lineares Gewindebohrmuster mit gleichmäßigen
Abständen auf der Mantelfläche.
Unitname: G73_Lin_Mant_C / Zyklus: G73 (siehe Seite 316)
Verwenden Sie die Ausziehlänge bei Spannzangen mit
Längenausgleich. Der Zyklus berechnet auf Basis der Gewindetiefe,
der programmierten Steigung und der Ausziehlänge eine neue Nenn-
Steigung. Die Nenn-Steigung ist etwas kleiner als die Steigung des
Gewindebohrers. Bei der Erstellung des Gewindes wird der Bohrer
um die „Ausziehlänge“ aus dem Spannfutter herausgezogen. Damit
erreichen Sie bessere Standzeiten bei Gewindebohrern.
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindebohren
 beeinflusste Parameter: S
Formular Muster
Q
Anzahl der Bohrungen
Z1, C1 Startpunkt Muster
Wi Winkelinkrement
W Endwinkel
Z2 Endpunkt Muster
Formular Zyklus
X1
Startpunkt Bohrung (Durchmessermaß)
X2 Endpunkt Bohrung (Durchmessermaß)
F1 Gewindesteigung
B Anlauflänge
L Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
SR Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
RB Rückzugsebene
Weitere Formulare: siehe Seite 58
