HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 39
1
.2 Der smar
t.T
u
rn
Edit
o
r
Paralleleditierung
Im smart.Turn-Editor können Sie bis zu 6 NC-Programme gleichzeitig
öffnen. Der Editor zeigt die Namen der geöffneten Programme in der
Reiterleiste an. Wurde das NC-Programm geändert, zeigt der Editor
den Namen in roter Schrift an.
Sie können im smart.Turn-Editor programmieren, während die
Maschine im Automatikbetrieb ein Programm abarbeitet.

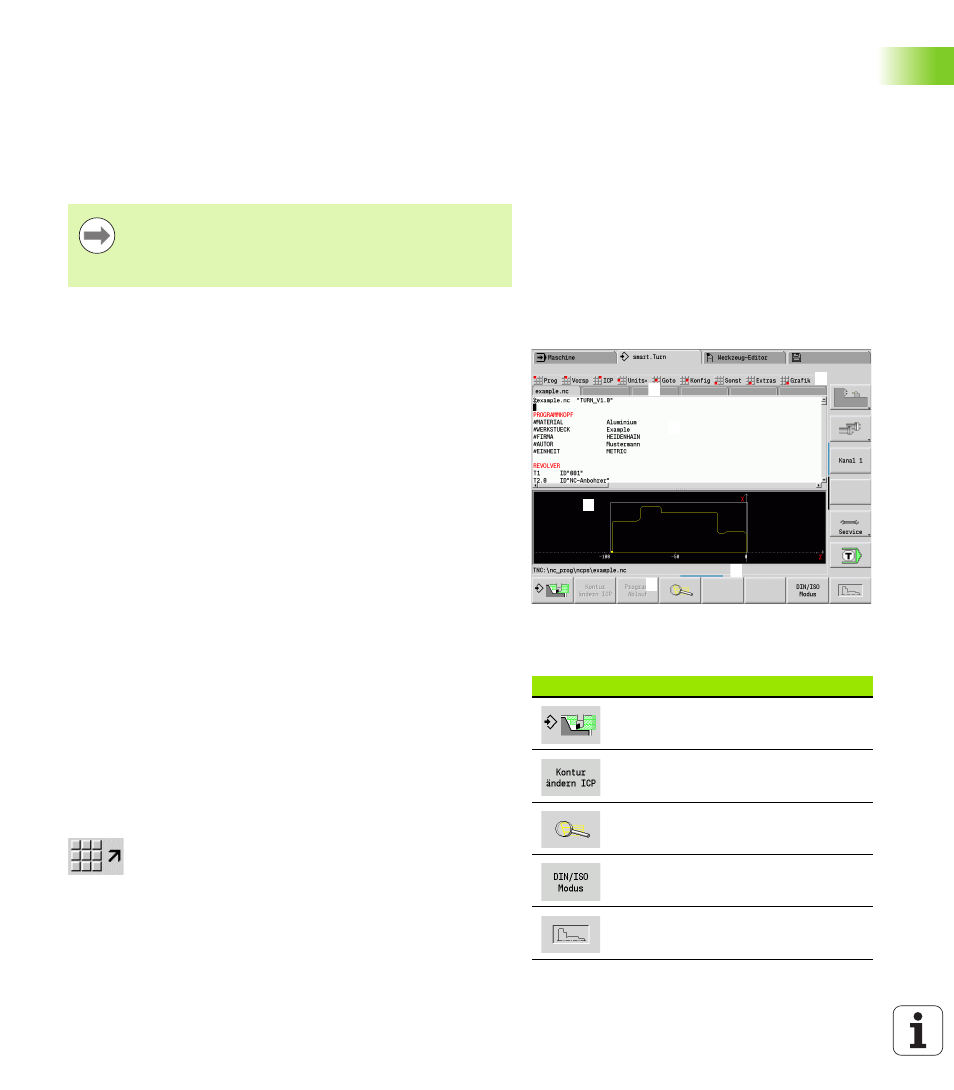

Bildschirmaufbau
1 Menüleiste
2 NC-Programmleiste mit den Namen der geladenen NC-
Programme. Das angewählte Programm ist markiert.
3 Programmfenster
4 Konturanzeige oder großes Programmfenster
5 Softkeys
6 Statuszeile
Anwahl der Editor-Funktionen
Die Funktionen des smart.Turn-Editors sind auf das „Hauptmenü“ und
mehrere „Untermenüs“ aufgeteilt.
Die Untermenüs erreichen Sie:
 durch Anwahl der entsprechenden Menüpunkte
 durch Positionierung des Cursors in dem Programmabschnitt
Das übergeordnete Menü erreichen Sie:
 durch Betätigen der ESC-Taste
 durch Betätigen des Menüpunktes
Softkeys: Für den schnellen Wechsel in „Nachbar-Betriebsarten“,
den Wechsel der Editierfenster und zum Aktivieren der Grafik stehen
Softkeys zur Verfügung.
 Der smart.Turn-Editor speichert alle geöffneten
Programme bei jedem Betriebsartenwechsel,
 Das im Automatikbetrieb laufende Programm ist für die
Editierung gesperrt.
3
2
1
4
5
6
Softkeys bei aktivem Programmfenster
Startet das aktuelle Programm in der
Simulation.
Öffnet die Kontur, in der der Cursor
steht, im ICP.
Aktiviert die Lupe in der
Konturanzeige.
Wechselt zwischen Unit- und DIN/
ISO-Modus.
Aktiviert die Konturanzeige und startet
das Neuzeichnen der Kontur.
