HEIDENHAIN MANUALplus 620, CNC PILOT 620/640
221
4.6 C-A
c
hsk
o
nt
ur
en – Gr
undlag
en

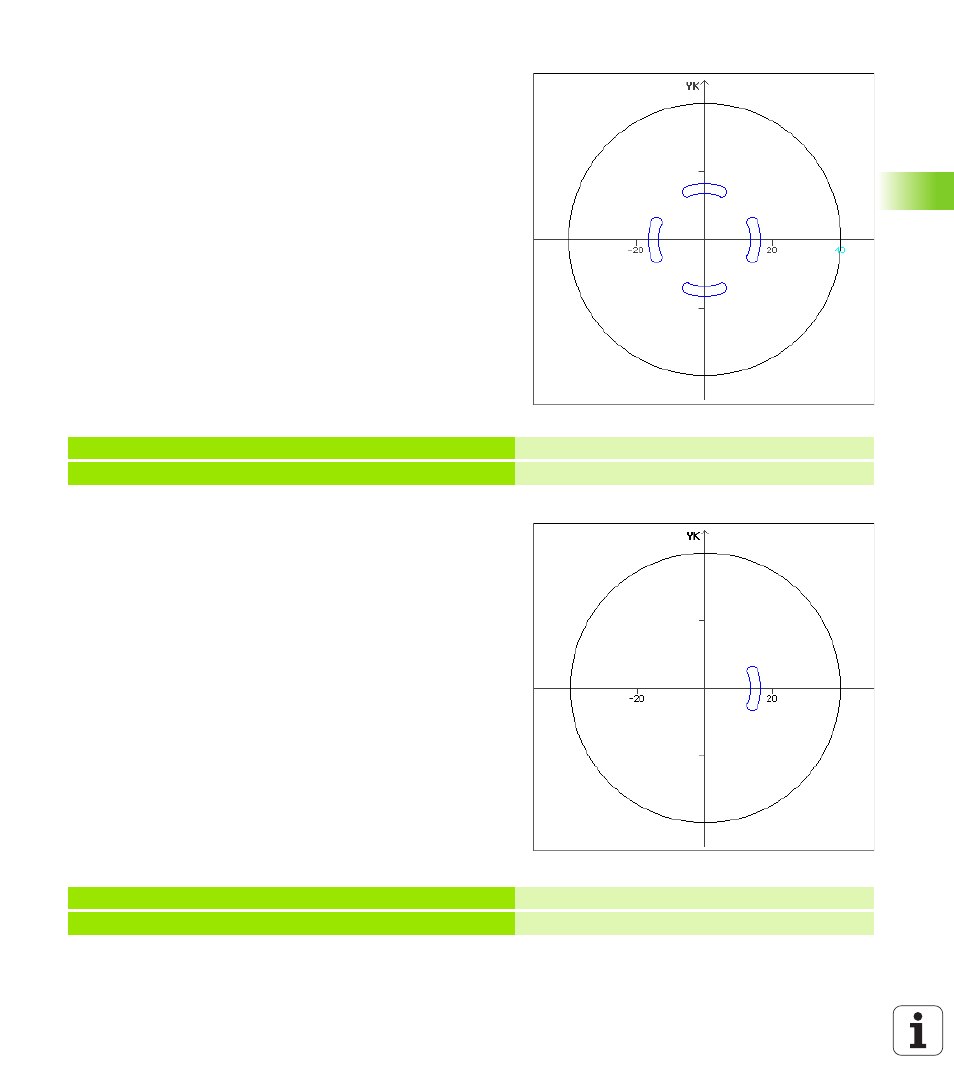

Nutmittellinie als Referenz und Normallage
Programmierung:
Mustermittelpunkt = Krümmungsmittelpunkt
Musterradius = Krümmungsradius
Normallage
Diese Befehle ordnen die Nuten im Abstand „Musterradius“ um den
Mustermittelpunkt an.
Beispiel: Nutmittellinie als Referenz, Normallage
Nutmittellinie als Referenz und Originallage
Programmierung:
Mustermittelpunkt = Krümmungsmittelpunkt
Musterradius = Krümmungsradius
Originallage
Diese Befehle ordnen alle Nuten auf der gleichen Position an.
Beispiel: Nutmittellinie als Referenz, Originallage
N.. G402 Q4 K30 A0 XK0 YK0 H0
Zirkulares Muster, Normallage
N.. G303 I0 J0 R15 A-20 W20 B3 P1
Zirkulare Nut
N.. G402 Q4 K30 A0 XK0 YK0 H1
Zirkulares Muster, Originallage
N.. G303 I0 J0 R15 A-20 W20 B3 P1
Zirkulare Nut
