nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
4 .5 KONFIGURATION VIRTUELLER KANÄLE
In diesem Bereich können Sie Summierer, Zähler und Mathematikkanäle konfigurieren. Die Konfiguration ist in
die folgenden Bereiche eingeteilt: „Main“, „Trend“, „Alarm 1*“ und „Alarm 2*“. Elemente, die in den Bereichen
„Trend“, „Alarm 1“ und „Alarm 2“ erscheinen, sind mit den in
(Eingangskanäle) oben beschriebe-
nen Elementen identisch.
*Anmerkung: Die virtuellen Kanäle 16 bis 30 (nur mit den Optionen Modbus Master und EtherNet/IP
geliefert) kommen ohne Alarme.
4 .5 .1 Konfiguration von Mathe Kanälen
Die folgenden Mathefunktionen sind verfügbar (in der Reihenfolge des Aufwärtsbildlaufs aufgeführt):
Aus, Addieren, Subtrahieren, Multiplizieren, Dividieren, Gruppen Mittel, Gruppen Min, Gruppen Max, Mod-
buseingang, Kopieren, Gruppen Min Speichern, Gruppen Max Speichern, Kanal Max, Kanal Min, Kanal Mittel,
Konfig Revision, Aus.
In Abbildung 4.5.1 sehen Sie eine typische Mathematikkanalkonfiguration.

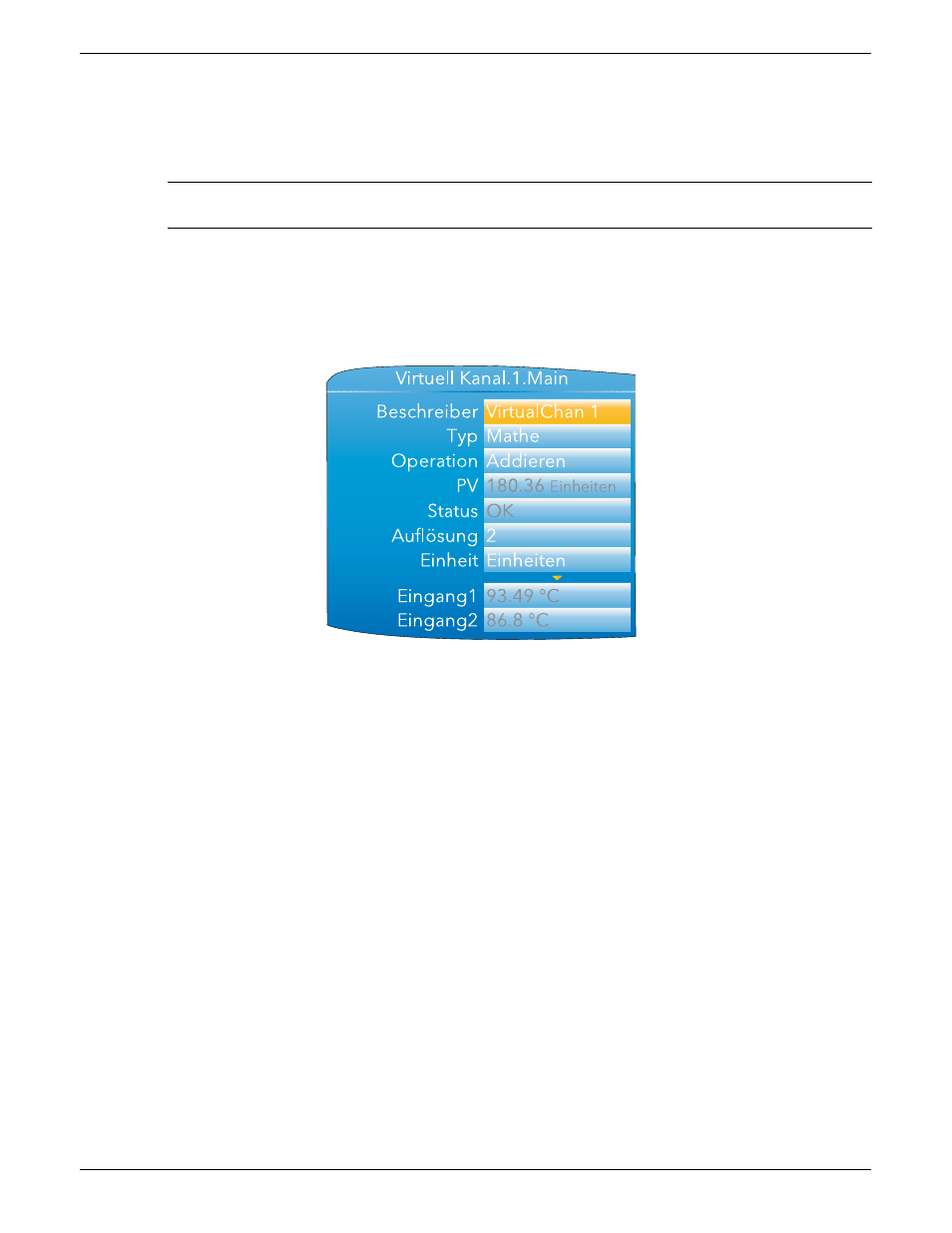

Abbildung 4.5.1 Konfigurationsseite eines Mathe Kanals (typisch)
Beschreiber
Geben Sie einen maximal 20 Zeichen umfassenden Beschreiber für den Mathe Kanal ein.
Typ
In diesem Beispiel ist „Mathe“ ausgewählt. (Siehe
4.5.4
für Summierer
und Zähler.)
Operation
Wählen Sie die gewünschte mathematische Funktion aus. Siehe „Mathematische Funktio-
nen“ unten.
PV
Schreibgeschützt. Zeigt den dynamischen Wert dieses Kanals in der unter „Einheit“ unten
eingegebenen Einheit.
Status
Schreibgeschützt. Zeigt den Status dieses Kanals und reflektiert den Status der Eingangs-
quellen.
Auflösung
Geben Sie die gewünschte Anzahl an Dezimalstellen ein.
Einheit
Sie können eine Sequenz von fünf Zeichen als Einheit des Kanals eingeben.
Eingang1
Der Wert von Eingang 1. Kann manuell eingegeben oder mit einem anderen Parameter
verknüpft werden (
). Verwendet die Auflösung der Quelle.
Eingang 2
Wie bei „Eingang1“. Erscheint nur, wenn die Operation zwei Eingänge erfordert.
Reset
Hier können Sie Haltefunktionen (z. B. Kanal Max) oder Mittelwertfunktionen (z. B. Kanal
Mittel) zurücksetzen. Das Zurücksetzen erfolgt, wenn Sie das Feld auf „Ja“ setzten und die
Parameter Taste betätigen. Der Bildschirm kehrt zu „Nein“ zurück. Alternativ kann
die Funktion über einen weiteren mit „Reset“ verknüpften Parameter zurückgesetzt
werden.
Verbl. Zeit
Die verbleibende Zeit, bis der virtuelle Kanal seine Operation ausführt. Beispielsweise die
verbleibende Zeit, in der bei der Mittelwertoperation des Mathematikkanals die Eingänge
abgefragt werden, bevor die Berechnung durchgeführt wird.
Periode
Bei Mittelwertfunktionen; geben Sie den Zeitraum ein, über den der Mittelwert ermittelt
werden soll. Mögliche Auswahl: 0.125, 0.25, 0.5, 1, 2, 5, 10, 20, 30 Sekunden, 1, 2, 5, 10, 20,
30 Minuten, 1, 2, 6, 12, 24 Stunden.
