6 .1 ITOOLS ANBINDUNG
In den folgenden Ausführungen wird vorausgesetzt, dass Sie iTools korrekt auf Ihrem PC installiert haben.
6 .1 .1 Ethernet (Modbus TCP) Kommunikation
Anmerkung: Die folgende Beschreibung basiert auf Windows XP. Windows „Vista“ ist ähnlich.
Ermitteln Sie zuerst die IP Adresse des Geräts, wie unter „Netzwerk.Interface“ in
beschrieben.
Nachdem Sie die Ethernetverbindung korrekt installiert haben, führen Sie folgende Schritte am PC aus:
1. Klicken Sie auf „Start“
2. Klicken Sie auf „Systemsteuerung“. (Wenn die Systemsteuerung sich in der Ansicht „Kategorie“ öffnet,
wählen Sie stattdessen „Klassische Ansicht“.
3. Doppelklicken Sie auf „iTools“.
4. Klicken Sie auf den Reiter „TCP/IP“ in der Konfiguration der Registry Einstellungen.
5. Klicken Sie auf „Add...“. Das Dialogfenster „New TCP/IP Port“ öffnet sich.
6. Geben Sie einen Namen für den Anschluss ein und klicken Sie erneut auf „Add...“.
7. Geben Sie die IP Adresse des Geräts im daraufhin erscheinenden Feld „Edit Host“ ein. Klicken Sie auf OK.
8. Überprüfen Sie die Details im Feld „New TCP/IP Port“ und klicken Sie anschließend auf OK.
9. Klicken Sie im Feld „Registry Settings“ auf OK, um den neuen Anschluss zu bestätigen.
(Fortsetzung)

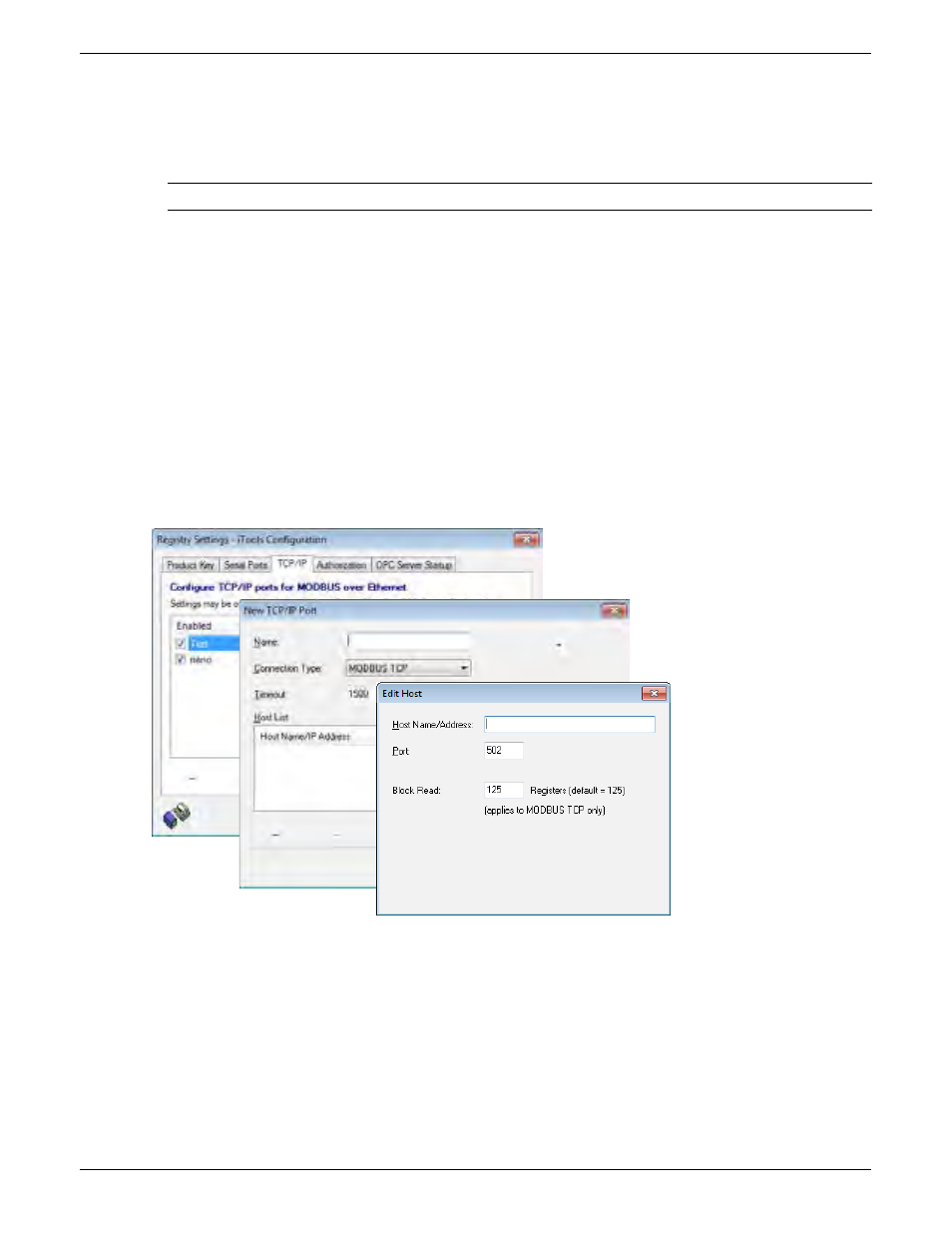

Abbildung 6.1.1a Hinzufügen eines neuen Ethernet Ports
