3 .4 .13 ETHERNET/IP ANZEIGEMODUS (Fortsetzung)
Ist die EtherNet/IP Option eingebaut und freigegeben, können Sie den nanodac entweder als Client (Master)
oder als Server (Slave) konfigurieren (
). Client und Server Anzeigen sind identisch, außer dass
der Konfigurationsbereich des Clients umfangreicher als der des Servers ist.
In Abbildung 3.4.13a sehen Sie typische Anzeigeseiten für einen EtherNet/IP Client.
KONFIGURATION DER IMPLICIT EINGANGS/AUSGANGSTABELLEN
Führen Sie die Konfiguration der Eingangs- und Ausgangstabellen in iTools wie folgt durch:
a. Geben Sie die Parameter, die vom Client gelesen werden sollen, in die Server Ausgangstabelle ein.
b. Geben Sie die Zielparameter an der entsprechenden Stelle in die Client Eingangstabelle ein.
c. Geben Sie die Parameter, die vom Client geschrieben werden sollen, in die Client Ausgangstabelle ein.
d. Geben Sie die Zielparameter an der entsprechenden Stelle in die Server Eingangstabelle ein.
Abbildung 3.4.12b zeigt Ihnen ein Beispiel (nanodac als Client) in grafischer Form. Hier werden nur ein paar
Parameter verwendet, möglich sind jedoch bis zu 50 Parameter pro Tabelle.

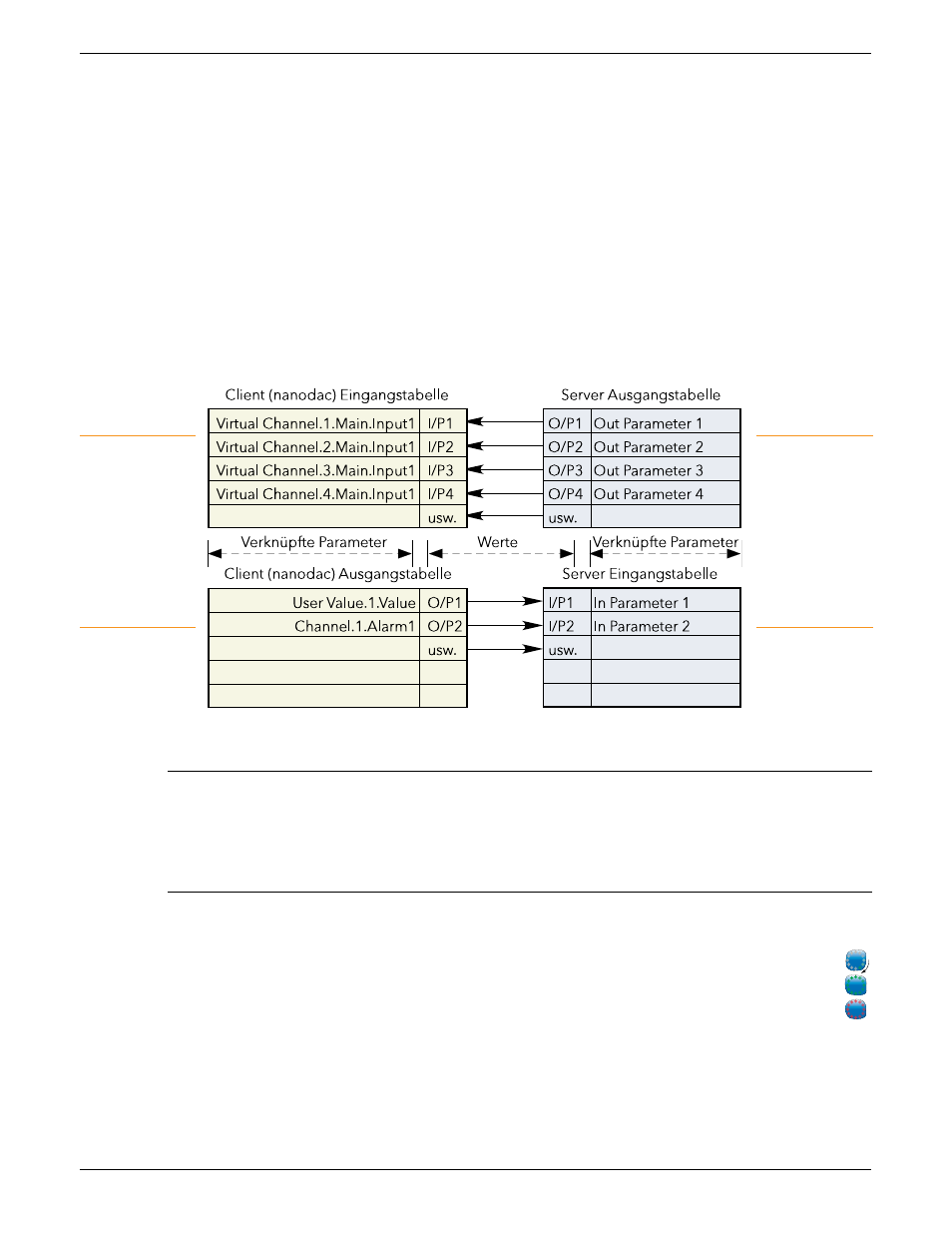

Abbildung 3.4.13b Einträge in den Eingangs-/Ausgangstabellen
Anmerkungen:
1. Kanalwerte vom Server können mit virtuellen Kanaleingängen im nanodac verknüpft werden (wie
oben gezeigt), damit sie nachvollzogen und/oder aufgezeichnet werden können. In so einem Fall
müssen Sie „Operation“ auf „Kopieren“ setzen (
).
2. Eingänge und Ausgänge werden normalerweise mit passenden Beschreibern versehen (z. B. „Timer
Reset“ anstatt „Channel.1.Alarm1“).
VERBINDUNGSSTATUS ANZEIGE
Eine kreisförmige Statusanzeige erscheint in verschiedenen EtherNet/IP Anzeigeseiten. Diese Zeigt folgende
Zustände:
Grüne rotierend: Das Gerät ist online und mindestens eine CIP Verbindung ist eingerichtet.
Grün blinkend: Der Gerät ist online, es ist jedoch keine CIP Verbindung vorhanden.
Rot blinkend:
Die physikalische Verbindung zwischen Client und Server ist unterbrochen oder die
externe Einheit ist ausgeschaltet oder in der Initialisierungsphase.
Eingangsdaten
Ziel
Die vom Ethernet/IP
Gerät kommenden
Implicit Datenwerte
werden zu diesem
verknüpften Param-
eter kopiert.
Ausgangsdaten
Quelle
Die von dieser
Verknüpfung kom-
menden Werte
werden zum
Ethernet/IP Gerät
gesendet.
Ausgangsdaten
Quelle
Die von dieser
Verknüpfung kom-
menden Werte
werden zum
Ethernet/IP Gerät
gesendet.
Eingangsdaten
Ziel
Die vom Ethernet/IP
Gerät kommenden
Implicit Datenwerte
werden zu diesem
verknüpften Param-
eter kopiert.
