4 .1 .10 Ausgangsjustage
Diese Funktion erscheint nur, wenn Ihr Gerät mindestens einen DC Ausgang enthält. Hier können Sie Toleranz-
fehler etc. bei angeschlossenen Anlagen ausgleichen.

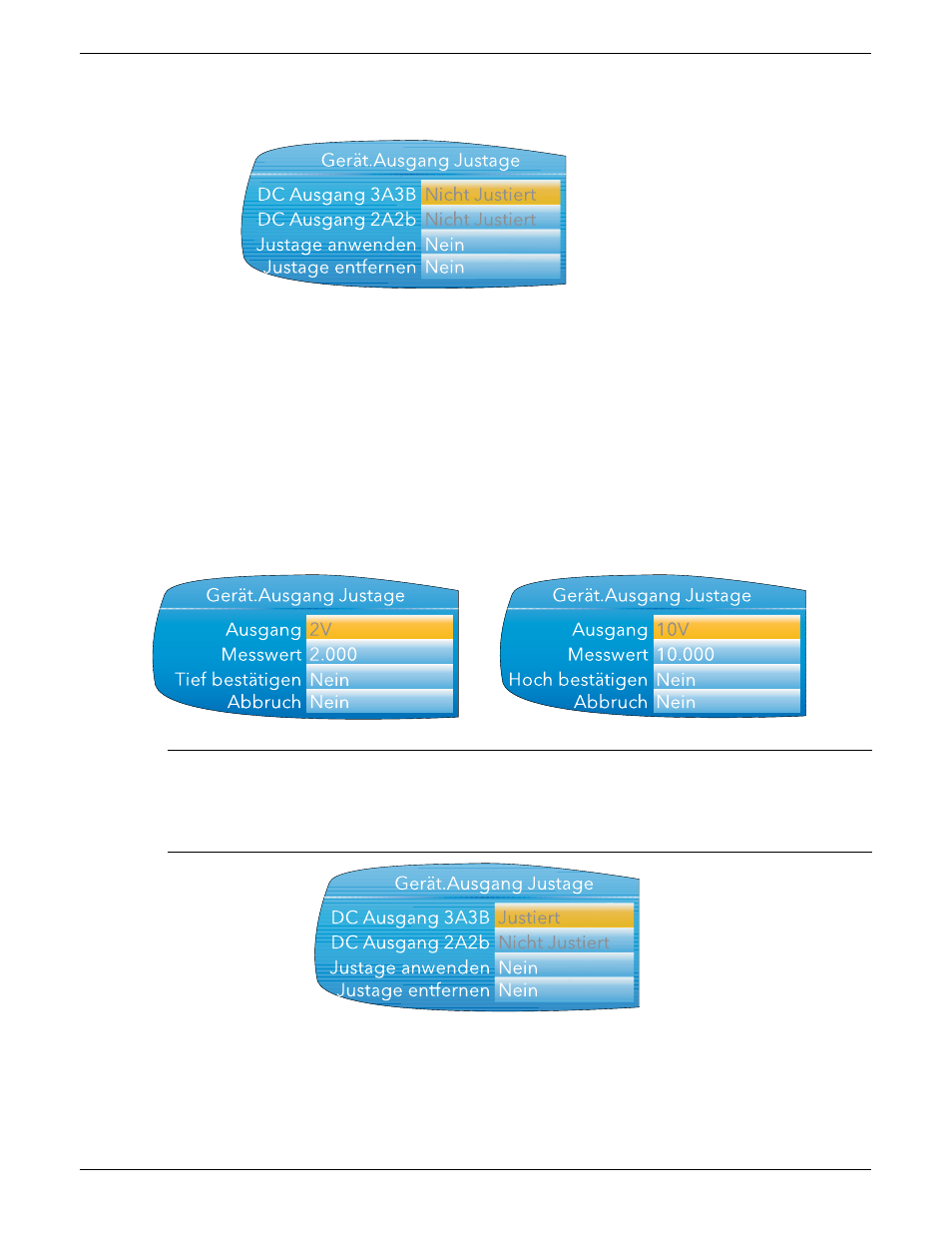

Abbildung 4.1.10a Startanzeige der Ausgangsjustage
JUSTAGE-VORGANG
1. Markieren Sie „Justage anwenden“ und betätigen Sie die Parameter Taste, um in den Bearbeitungsmodus
zu gelangen. Mithilfe der Mehr/Weniger Tasten wählen Sie „Ja“ und bestätigen den Vorgang mit der Para-
meter Taste. Es erscheint die Ausgangsjustage Seite für den unteren Wert.
2. Messen Sie den Ausgang am gewünschten Punkt und geben Sie diesen Wert mithilfe der in
beschriebenen Eingabetechniken in das Feld „Messwert“ ein. Um diesen Schritt zu überspringen, gehen
Sie zu Schritt 3.
3. Stellen Sie „Tief bestätig“ auf „Ja“. Es erscheint die Ausgangsjustage Seite für den oberen Wert.
4. Messen Sie den Ausgang am gewünschten Punkt und geben Sie diesen Wert in das Feld „Messwert“ ein,
wie für den unteren Wert beschrieben. Um diesen Schritt zu überspringen, gehen Sie zu Schritt 5.
5. Stellen Sie „Hoch bestätig“ auf „Ja“. Nun erscheint wieder die ursprüngliche Ausgangsjustage Seite mit
dem Wort „Justiert“ im DC-Ausgangs-Feld.
Abbildung 4.1.10b Anzeigen der oberen und unteren Justagewerte
Anmerkungen:
1. Die Abbildungen oben zeigen einen auf „Volt“ eingestellten DC Ausgang (
) (nur
3A3B). Die mA-Anzeigen sind ähnlich, die festen Werte für Tief und Hoch betragen jedoch 4 mA
bzw. 20 mA.
2. Mit „Abbruch“ brechen Sie den Vorgang ab und es erscheint wieder die Ausgangsjustage Startseite.
Abbildung 4.1.10c Justage Anzeige
JUSTAGE ENTFERNEN
In der Startseite der Ausgangsjustage (Abbildung 4.1.10c) markieren Sie das Feld „Justage entfernen“ und
betätigen die Parameter Taste, um in den Bearbeitungsmodus zu gelangen. Mithilfe der Mehr/Weniger Tasten
wählen Sie „Ja“ und bestätigen den Vorgang mit der Parameter Taste. Die Ausgangsjustage wird ohne weitere
Bestätigung entfernt. Die Startseite kehrt zu „Nicht Justiert“ zurück, wie in Abbildung 4.1.10a.
1A1B und 2A2b können als mA
Ausgänge konfiguriert werden.
3A3B können für mA oder V
konfiguriert werden.
Konfigurationsdetails finden Sie
in
