nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
7 .2 BEISPIEL: ZÄHLER
In diesem Beispiel wird gezeigt, wie Sie einen Zähler einstellen, der aufwärts zählt, wenn Kanal 1 Alarm 1 aktiv
wird, und zurückgesetzt wird, wenn Kanal 2 Alarm 1 bestätigt wird. In diesem Beispiel wird der virtuelle Kanal
3 als Zähler konfiguriert, mit einem voreingestellten Wert von 0.
1. Einstellung Kanal.1.Haupt:
Typ = Test
Testsignal = Sinus 4 min
Skala Tief = 0
Skala Hoch = 100
2. Einstellung Kanal.1.Alarm1:
Typ = Max
Grenzwert = 50
Speichern = Keine
3. Einstellung Kanal.2.Haupt:
Typ = Test
Testsignal = Sinus 40 min
Skala Tief = 0
Skala Hoch = 100
4. Einstellung Kanal.2.Alarm 1:
Typ = Max
Grenzwert = 90
Speichern = Manuell
5. Einstellung Virtuell Kanal.3.Main:
Typ = Zähler
Operation = Ein
Eingang = 1
Bei allen anderen Parametern können die vom System vorgegebenen Werte stehenbleiben.
6. Immer noch auf der Seite des virtuellen Kanal 3 (Main), markieren Sie mithilfe der Pfeiltasten „Trigger“.
Anschließend drücken Sie die Parameter Taste und halten sie gedrückt. Es erscheint die oberste „User Wi-
ring“ Menüebene; diesmal erscheint eine Registerkarte „Von Quelle“ zusätzlich zur Registerkarte „Zu Ziel“
aus Beispiel 1. Dies ist darauf zurückzuführen, dass es sich um einen Read/Write Parameter handelt, wäh-
rend „Alarm aktiv“ schreibgeschützt ist (d. h. der Wert kann gelesen, aber nicht überschrieben werden).
7. Mithilfe der Mehr/Weniger Tasten wählen Sie die Registerkarte „Von Quelle“.

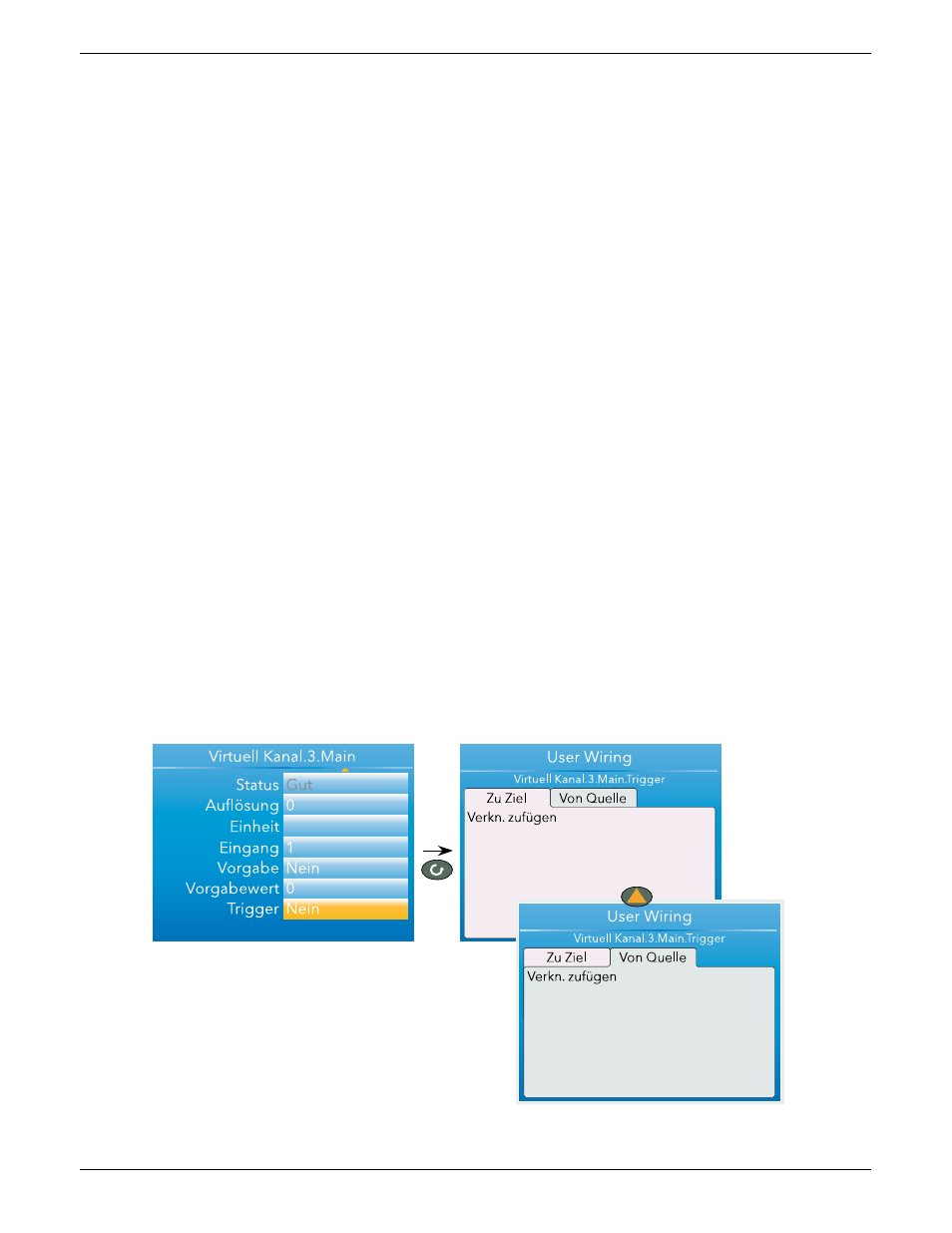

Abbildung 7.2a Verknüpfung eines Zählers, Teil 1
