3 .4 .8 Kaskade Anzeigemodus
Dieser Anzeigemodus erscheint nur, wenn Sie „Kaskade“ in der Gerät.Display Konfiguration (
)
freigegeben haben. Weitere Details finden Sie im Abschnitt Kaskaden Konfiguration (
).

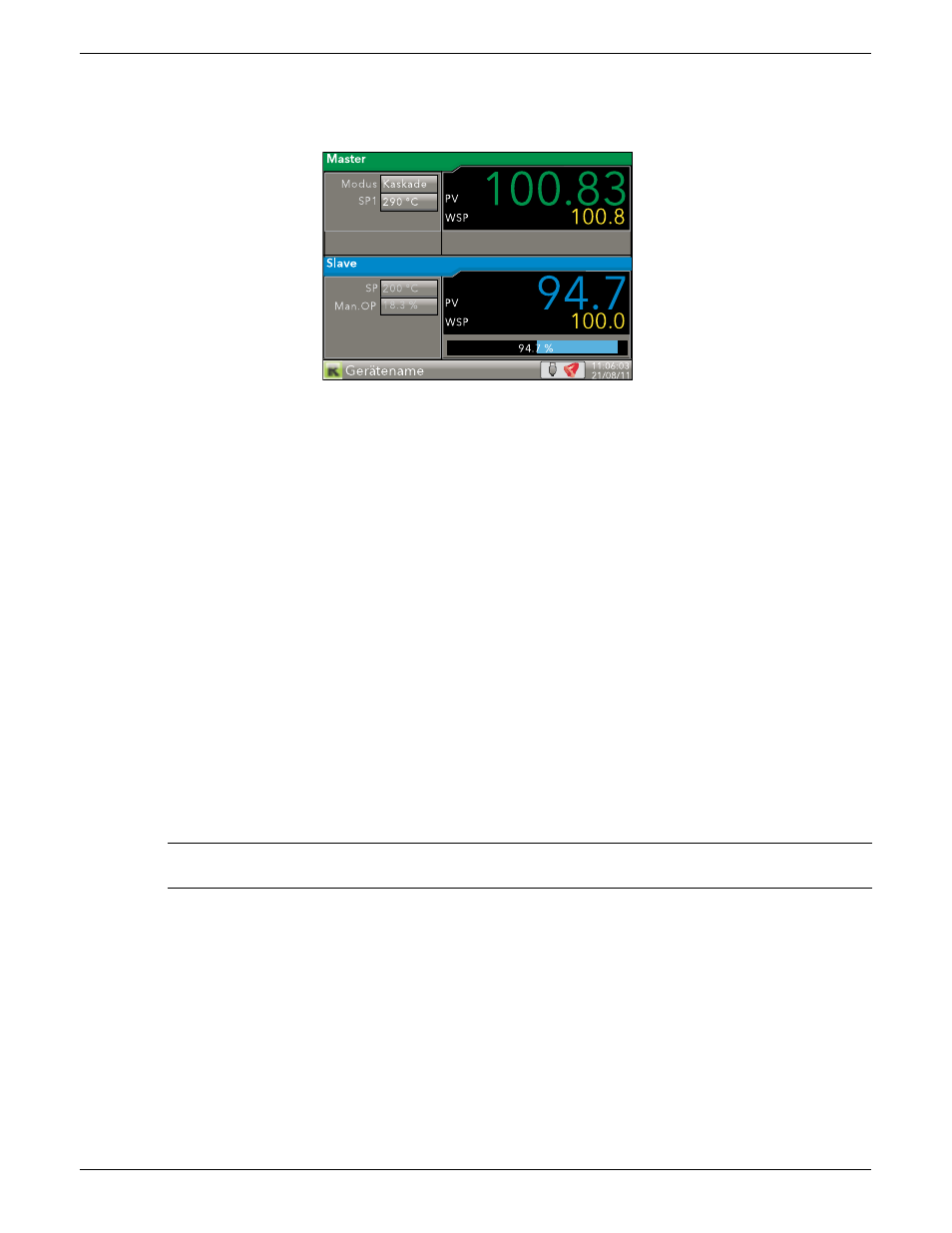

Abbildung 3.4.8a Kaskade
Betätigen Sie die Parameter Taste, wird das „Modus“ Feld im Master markiert. Betätigen Sie die Taste erneut,
können Sie anschließend mit den Mehr/Weniger Tasten die verschiedenen Modi durchblättern. Sobald der
gewünscht Modus erscheint, können Sie mit der Parameter Taste die Auswahl bestätigen und den Änderungs-
modus verlassen.
Mit der Weniger Taste können Sie nun nacheinander „SP1“, Slave „SP“ und Slave „Man.OP“ markieren. Der
gewählte Modus bestimmt, wie viele der angezeigten Objekte Sie ändern können.
Modus
Kaskade: Der Master Regelkreis ist im Automatikbetrieb und liefert den Slave Sollwert.
Ändern Sie den Modus, schaltet der Slave auf den lokalen Sollwert um.
Slave: Ein einfacher Regelkreis, der am lokalen Sollwert regelt.
Hand: Liefert einen einfachen prozentualen Leistungsausgang.
SP1
Sollwert 1 ist der primäre Sollwert des Reglers. Im Automatikbetrieb wird die Differenz
zwischen Prozesswert (PV) und Sollwert (SP) kontinuierlich vom Regelalgorithmus über-
wacht. Diese Differenz erzeugt einen Ausgang, damit der Prozesswert schnellstmöglich auf
den Sollwert kommt, ohne Überschwinger zu erzeugen.
SP
Ist der Slave Sollwert lokal (Hand oder Slave Betrieb), können Sie ihn ändern. Wird der Soll-
wert vom Master geliefert (Kaskade Betrieb), können Sie ihn nicht ändern.
Man.OP
Der prozentuale Leistungsausgang, der im Handbetrieb angewendet wird (100 % = vollstän-
dig an; 0 % = vollständig aus).
Anmerkung: Die vorgegebenen Namen der Regelkreise („Master“ und „Slave“) können Sie in der Kaska-
de Setup Konfiguration (
) durch eigene Namen ersetzen.
