3 .2 ANZEIGE DER PROZESSVARIABLEN
Wie oben bereits beschrieben, besteht die Bedieneroberfläche aus einem Anzeigebildschirm und entsprechen-
den Drucktasten. Der Anzeigebildschirm zeigt Prozessvariablen in einer Reihe von Formaten oder Betriebs-
daten (beispielsweise Anmerkungen oder Alarmhistorie), oder Konfigurationsdaten zur Verwendung bei der
Einrichtung des Schreibers zur Erstellung der erforderlichen Anzeige- und Historienformate. Im restlichen Teil
von Kapitel 3 werden Ihnen die Prozessvariablen-Anzeigen, Alarmanzeigen etc. erklärt. Einzelheiten zur Konfi-
behandelt.
Anmerkung: Manche der nachstehenden Elemente können Sie nur mit entsprechender Zugriffsberech-
tigung auswählen, die in dem in
beschriebenen Menüpunkt Gerät, Sicherheit eingerich-
tet worden ist.
In Abbildung 3.2 sehen Sie eine typische Trendanzeige und Einzelheiten zu den verschiedenen Bereichen der
Anzeigeseite.

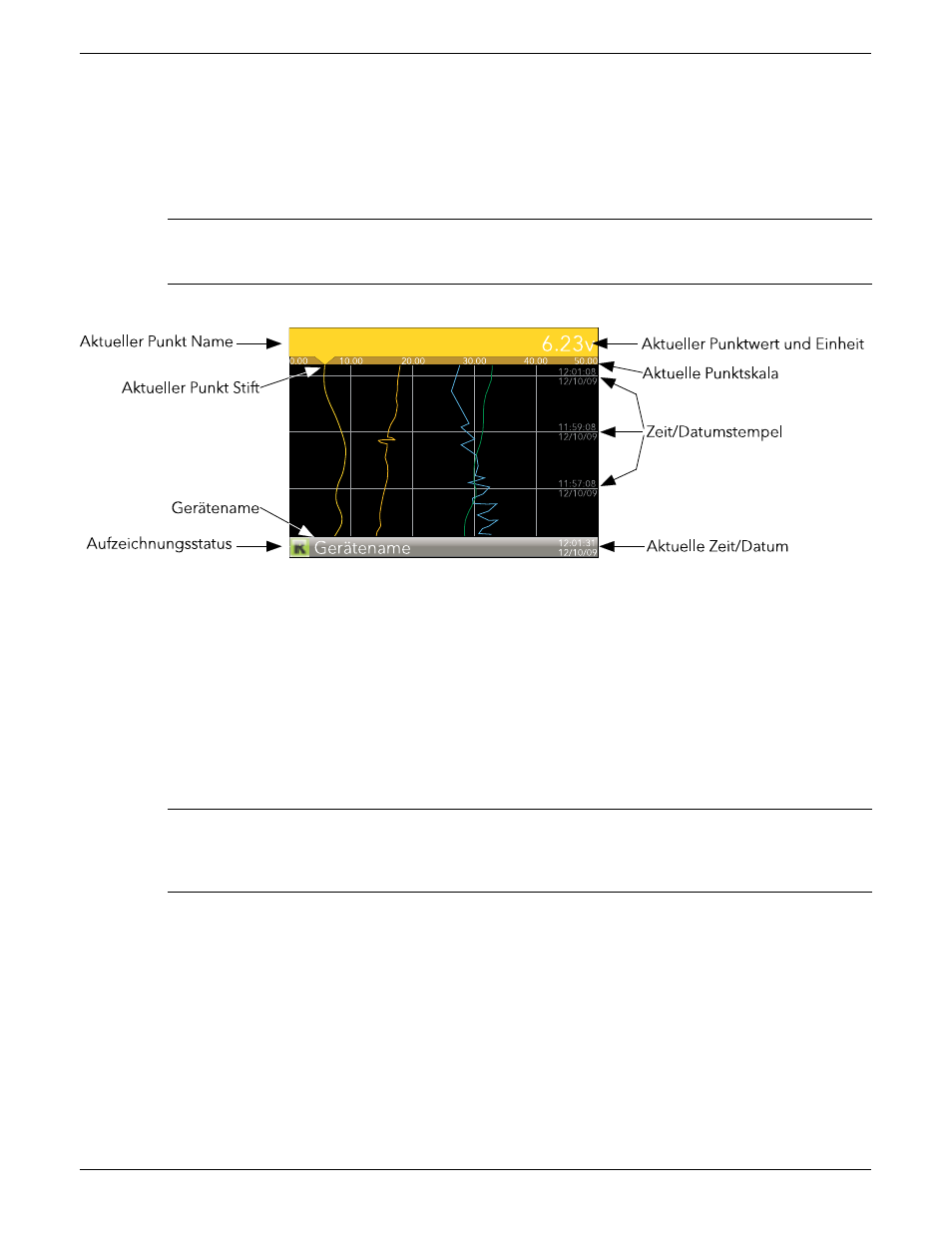

Abbildung 3.2 Typischer Anzeigebildschirm (vertikaler Trend)
In Abbildung 3.2 sehen Sie eine vertikale Trendseite. Durch Betätigen der Mehr/Weniger Tasten können Sie
die anderen Anzeigemodi durchgehen: Horizontaler Trend, vertikaler Bargraf, horizontaler Bargraf, numerisch,
vertikaler Trend... und so weiter. Alle Anzeigemodi werden in
unten beschrieben.
Einen Anzeigemodus können Sie auch in der obersten Menüebene unter „Gehe zu Ansicht“ auswählen. Dieses
Element erscheint, wenn Sie die Bild Taste betätigen.
Mithilfe der Parameter Taste können Sie die Punkte in der Gruppe durchgehen. Dabei wird die Einstellung „Zy.
Pkt-Fenst(Ein/Aus)“ übergangen.
3 .2 .1 Alarm Symbole
Anmerkungen:
1. Die Alarme werden eingehend im Abschnitt „Kanalkonfiguration“ dieser Anleitung behandelt
(
).
2. Auslösealarme zeigen keine Grenzwertkennzeichen oder -balken oder Symbole im Punkt-Fenster an.
Die nachstehend abgebildeten Alarmsymbole erscheinen in einigen der Anzeigemodi. Die Symbole in einem
Kanal-Punkt-Fenster zeigen den Status der Alarme dieses Kanals wie folgt:
Symbol blinkt:
Alarm ist aktiv, aber nicht bestätigt, oder es ist ein automatischer Alarm,
der nicht mehr aktiv ist, aber noch nicht bestätigt wurde.
Symbol leuchtet durchgehend:
Der Alarm ist aktiv und wurde bestätigt.
Alarmgrenzwerte und Abweichungsalarmbalken erscheinen für horizontale und vertikale Trendmodi. Bei Ab-
weichungsalarmen reicht der Balken von (Referenz - Abweichung) bis (Referenz + Abweichung). In den verti-
kalen und horizontalen Bargraf-Modi werden nur absolute Alarmsymbole angezeigt.
