nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 140
HA030554GER
Ausgabe 7 Nov 12
4 .9 .3 MODBUS MASTER DATENKONFIGURATION (Fortsetzung)
BEISPIEL 2: BENUTZERDEFINIERTER PARAMETER
Dies ermöglicht Ihnen die Eingabe einer Modbus Adresse (dezimal) und eines Datentyps, um einen Parameter-
wert vom Salve zu lesen oder zum Slave zu schreiben. Modbus Adresse und Datentyp können Sie der mit dem
Slave gelieferten Dokumentation entnehmen. Zur Vereinfachung wurde in diesem Beispiel ein nanodac als
Slave verwendet. In
dieser Anleitung finden Sie die benötigten Daten.

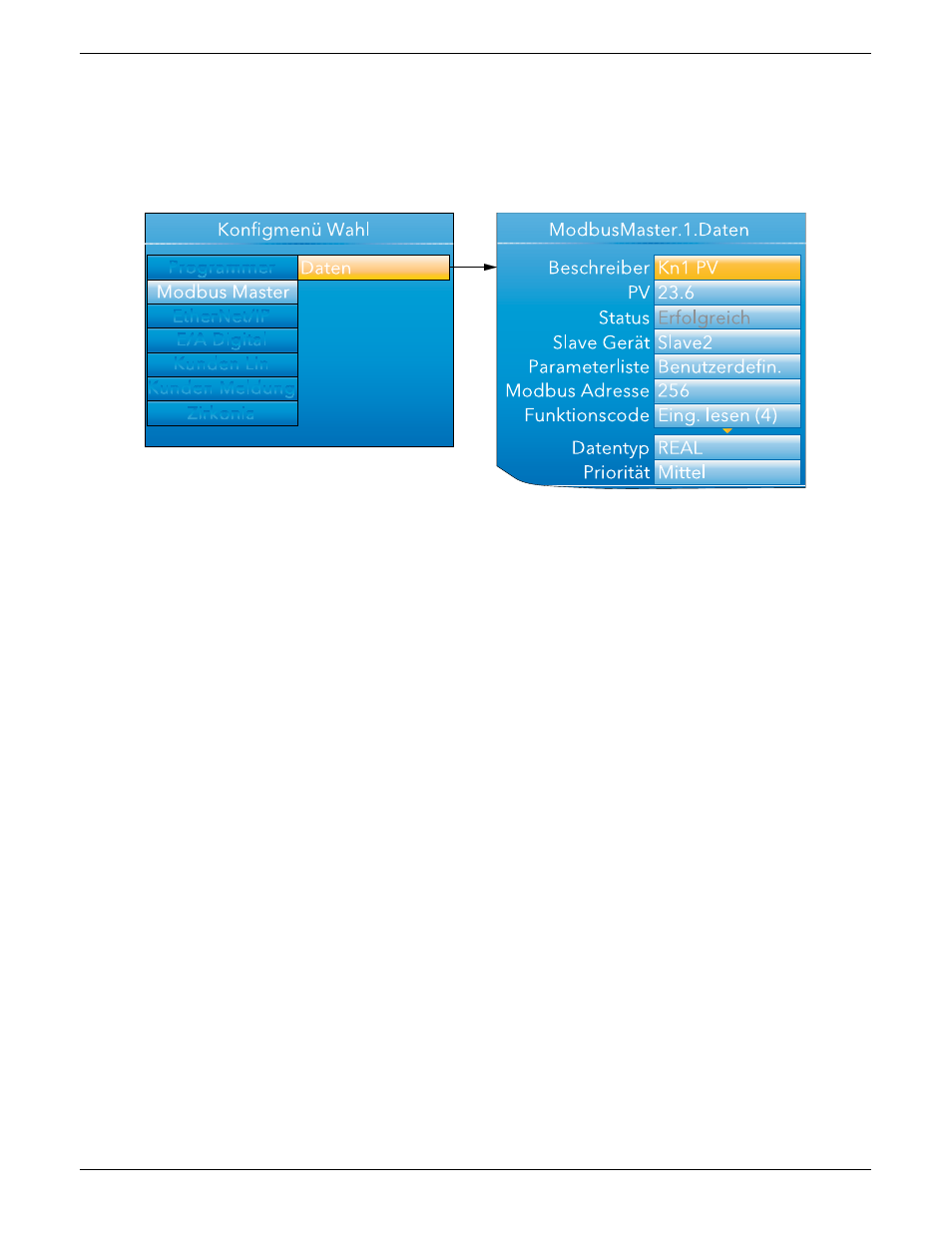

Abbildung 4.9.3b Benutzerdefinierte Parameter
DATENPARAMETER
Die Liste enthält alle Konfigurationsfelder, die erscheinen können, nicht nur solche, die in der obigen Abbil-
dung gezeigt sind.
Beschreiber
Ein bis zu 20 Zeichen langer Name, der das aktuelle Datenobjekt beschreibt (wird in der
Modbus Master Benutzerseite (
) verwendet).
PV
Der aktuell vom gewählten Slave gelesene Prozesswert. Nur sichtbar, wenn sich das Daten-
objekt kein Alarm ist. Verknüpfen Sie den Wert mit einem virtuellen Kanal mit
„Operation“ = „Kopieren“, wenn der Wert verfolgt und/oder aufgezeichnet werden soll.
Sys Alm Status
Der Status (z. B. Kein, Aktiv) des Datenobjekts. Dieser Parameter ist nur bei bestimmten
Leseprofilen sichtbar. Verknüpfen Sie den Wert mit einem virtuellen Kanal mit
„Operation“„ = „Kopieren“, wenn der Wert verfolgt und/oder aufgezeichnet werden soll.
KnAlarm Status
Der Status des Datenobjekts. Dieser Parameter ist nur bei bestimmten Leseprofilen sicht-
bar. Verknüpfen Sie den Wert mit einem virtuellen Kanal mit „Operation“„ = „Kopieren“,
wenn der Wert verfolgt und/oder aufgezeichnet werden soll.
Setzen
Ermöglicht Ihnen die Einstellung eines Ein/Aus Werts. Dieser Parameter ist nur bei
bestimmten Schreibprofilen sichtbar.
Modus
Ermöglicht Ihnen die Einstellung eines Auto/Hand Werts. Dieser Parameter ist nur bei
bestimmten Schreibprofilen sichtbar.
Wert
Konfigurierter oder verknüpfter Wert, der zum gewählten Slave gesendet wird. Dieser
Parameter steht Ihnen nur mit den Funktionscodes 6 & 16 zur Verfügung.
Fallback Wert
Der zum Slave gesendete Wert, wenn der „Wert“ Parameter verknüpft ist und einen Status
anders als GOOD_PV hat. Dieser Parameter steht Ihnen nur mit den Funktionscodes 6 &
16 zur Verfügung. Den Fallback Wert können Sie von keinem anderen Parameter aus
verknüpfen und nur manuell konfigurieren.
Senden
Eine einmalige Aktion, bei der die Daten des „Wert“ oder des „Fallback Wert„ Parameters
(je nach Status von „Wert“) zum gewählten Slave gesendet werden. Diese Aktion wird als
azyklisches Schreiben klassifiziert und ist somit nur für die Funktionscodes 6 & 16 verfüg-
bar. Setzen Sie dafür den Parameter „Priorität“ auf „Azyklisch“.
