nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
4 .23 MATHE (2 EINGÄNGE)
Mit diesem „Toolkit“ Optionsblock können Sie verschiedene mathematische Operationen mit zwei analogen
oder digitalen Eingängen ausführen. Sie haben die Möglichkeit, einen oder beide Eingänge mit einem „Multi-
plikator“ zu skalieren.

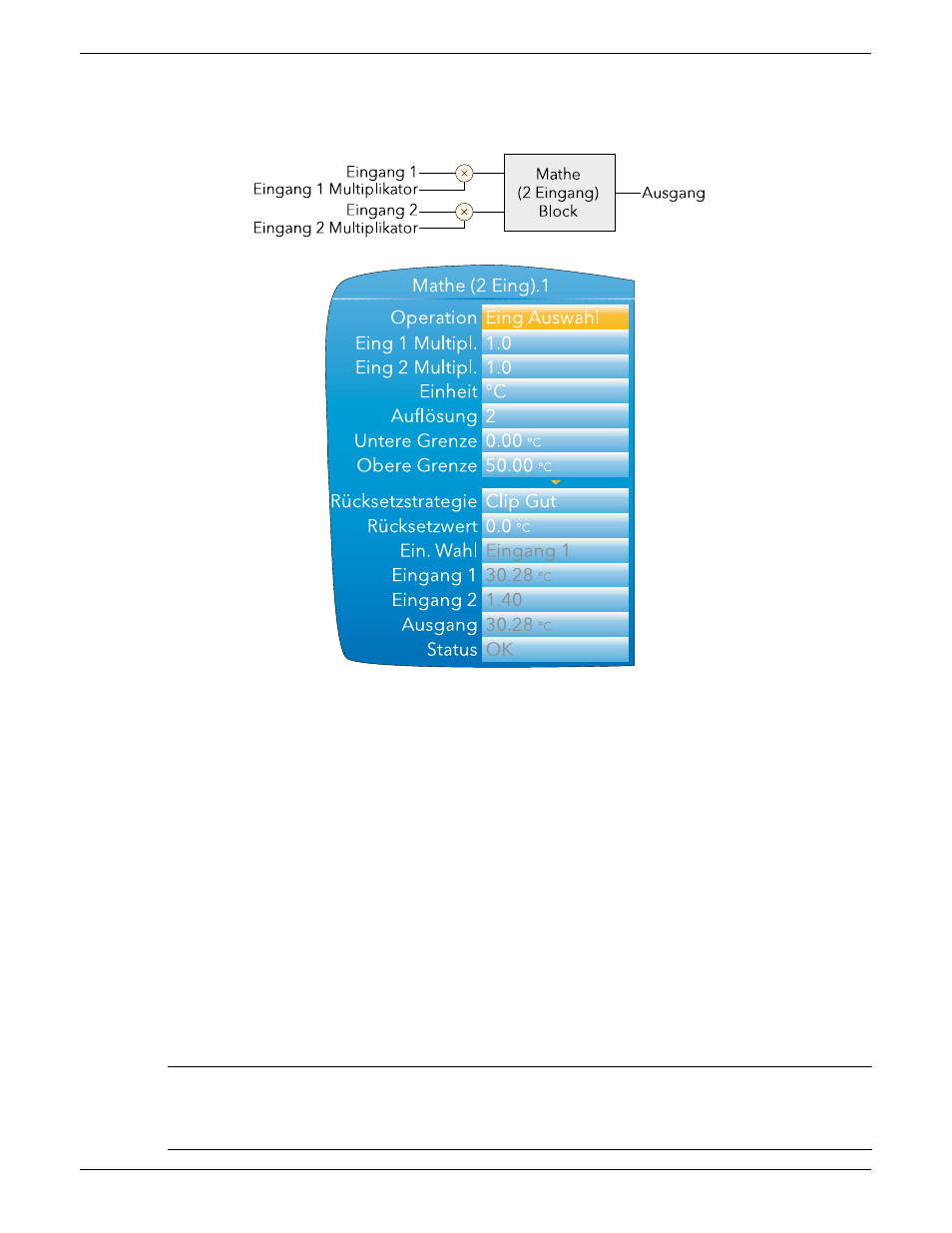

Abbildung 4.23a Schematische Darstellung des Blocks
Abbildung 4.23b Typische Block Konfiguration
4 .23 .1 Parameter
Operation
Addieren
Ausgang = Eingang 1 + Eingang 2
Subtrahieren Ausgang = Eingang 1 - Eingang 2
Multiplizieren Ausgang = Eingang 1 x Eingang 2
Dividieren
Ausgang = Eingang 1 ÷ Eingang 2
Abs Differenz Ausgang = Differenz zwischen Eingang 1 und Eingang 2, ohne Vorzeichen
Wahl Max
Ausgang = der größere von Eingang 1 und Eingang 2
Wahl Min
Ausgang = der kleinere von Eingang 1 und Eingang 2
Hot Swap
Ausgang = Eingang 2, wenn Eingang 1 „Bad“, sonst Ausgang = Eingang 1
Kopie/Halten Ausgang folgt Eingang 1, solange Eingang 2 = 1. Ausgangswert wird gehal-
ten, solange Eingang 2 = 0. (Weitere Details in
)
Potenz*
Ausgang = Eingang 1 potenziert mit Eingang 2. (Ausgang = Eingang 1
Eingang 2
)
Wurzel
Ausgang = √Eingang 1 (Eingang 2 wird ignoriert)
Log 10
Ausgang = Log10 Eingang 1 (Eingang 2 wird ignoriert)
Log e
Ausgang = Ln Eingang 1 (Eingang 2 wird ignoriert)
Exponential Ausgang = e
Eingang 1
(Eingang 2 wird ignoriert)
10 hoch X
Ausgang = 10
Eingang 1
(Eingang 2 wird ignoriert)
Ein Auswahl Ausgang = Eingang 1, wenn „Eing Wahl“ = Eingang 1
Ausgang = Eingang 1, wenn „Eing Wahl“ = Eingang 2
* Anmerkung... Für diese Anwendung:
0 hoch 0 = 1.
Negative Werte als Basis ergeben einen “Bad” Status.
0 als Basis zu einer negativen Potenz ergibt einen „Bad“ Status.
