4 .1 .9 Eingangsjustage
Anmerkungen:
1. Sie können die Eingangsjustage nicht auf Eingangskanäle des Eingangstyps „Digital“, „Test“ oder
„Aus“ anwenden.
2. Die Durchführung der Eingangsjustage setzt voraus, dass Sie als „Ingenieur“ eingeloggt sind (siehe
).
3. Das Gerät muss eine ausreichende Zeit (z. B. 30 Minuten) eingeschaltet sein, damit es ein thermi-
sches Gleichgewicht erreicht hat, bevor Sie diese Funktion ausführen.
Mithilfe dieser Funktion können Sie Toleranzfehler etc. kompensieren. Wählen Sie dafür die Kanäle, für die die
Justage gelten soll, aus. Dann wird für jeden Kanal:
a eine bekannte niedrige Signalstufe (am unteren Ende des Eingangswertbereichs oder in seiner Nähe) am
relevanten Eingang angelegt. Wenn die Werte im Schreiber stabil sind, betätigen Sie „Justage Init“.
b. eine bekannte hohe Signalstufe (am oberen Ende des Eingangswertbereichs oder in seiner Nähe) am
relevanten Eingang angelegt. Wenn die Werte im Schreiber stabil sind, betätigen Sie „Justage Init“.
In Abbildung 4.1.8a sehen Sie eine typische Anzeige, nach Auswahl von „Eingang Justage“ aus dem Gerätemenü
und „Justage Init“. Wie zu sehen ist, wurde Kanal 3 bereits angepasst.

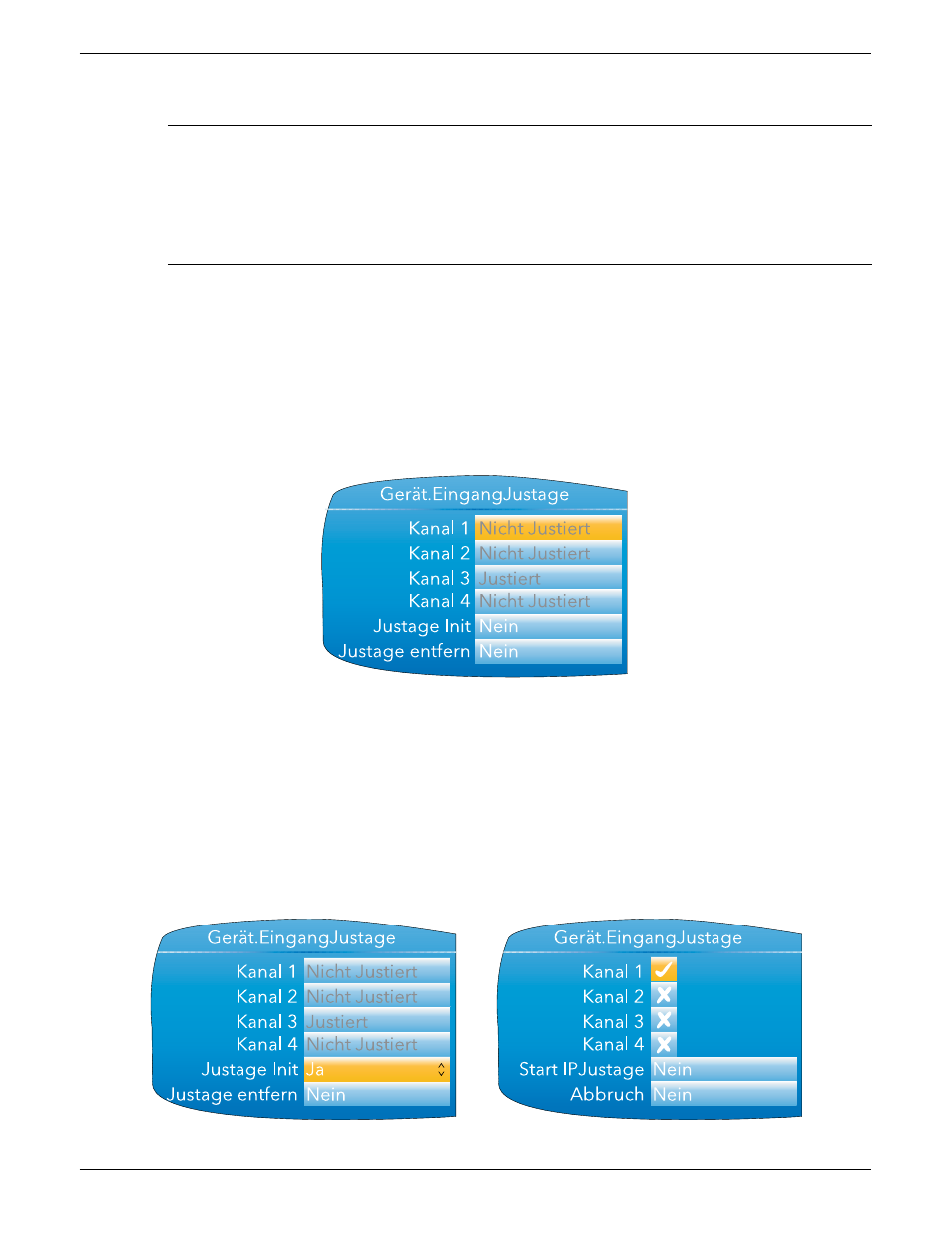

Abbildung 4.1.9 Oberste Ebene der Eingangsjustage
Kanal 1 bis 4
Zeigt den Justage Status der einzelnen Kanäle
Justage Init
Durch Auswahl von „Ja“ wird die nachstehend beschriebene Justage initiiert.
Just entfern
Durch Auswahl von „Ja“ wird die nachstehend beschriebene Justage-Aufhebung initiiert.
Abbruch
Ermöglicht Ihnen den Abbruch der Eingangsjustage an jedem Punkt des Vorgangs.
JUSTAGE-VORGANG
1. Wie Sie in Abbildung 4.1.9b sehen, markieren Sie das Feld „Justage Init“ und betätigen Sie die Parame-
ter Taste, um in den Bearbeitungsmodus zu gelangen. Mithilfe der Mehr/Weniger Tasten wählen Sie „Ja“.
Ändern Sie mit der Parameter Taste das Kreuz bei Kanal 1 in ein Häkchen („Check-Mark“). Auf die gleiche
Weise können Sie andere Kanäle auswählen, die angepasst werden sollen.
Abbildung 4.19b Kanal Justage-Vorgang (1)
