nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 324
HA030554GER
Ausgabe 7 Nov 12
B2 .6 .10 Ventilanstoß
Bei Systemen, die Sie für „offene Schrittregelung“ (VPU) (in der Regelkreiskonfiguration „ Kn1(2) Regelart “)
konfiguriert haben, kann das Ventil in kleinen Schritten in die geöffnete Position (Anstoß öffnen) oder in die
geschlossene Position (Anstoß schließen) bewegt werden. Auslösen können Sie einen solchen Anstoß über
einen Digitaleingang (z. B. Kontaktschluss), der mit dem „ Anstoß öffnen “ oder „ Anstoß schließen “ Parameter
verknüpft ist, über die Mehr/Weniger Tasten oder über einen über die serielle Schnittstelle erhaltenen Befehl.
Der Anstoßbefehl sorgt dafür, dass der Schrittausgang das Ventil entweder für die Min-EIN Zeit oder solange
der Befehl „wahr“ ist antreibt, je nachdem, was länger dauert (Anmerkung 2). Die vom System vorgegebene
Min-EIN Zeit ist 125 ms, diese können Sie jedoch in der betreffenden Ausgangsrelaiskonfiguration ändern -
siehe Abschnitt 4.11.2 .

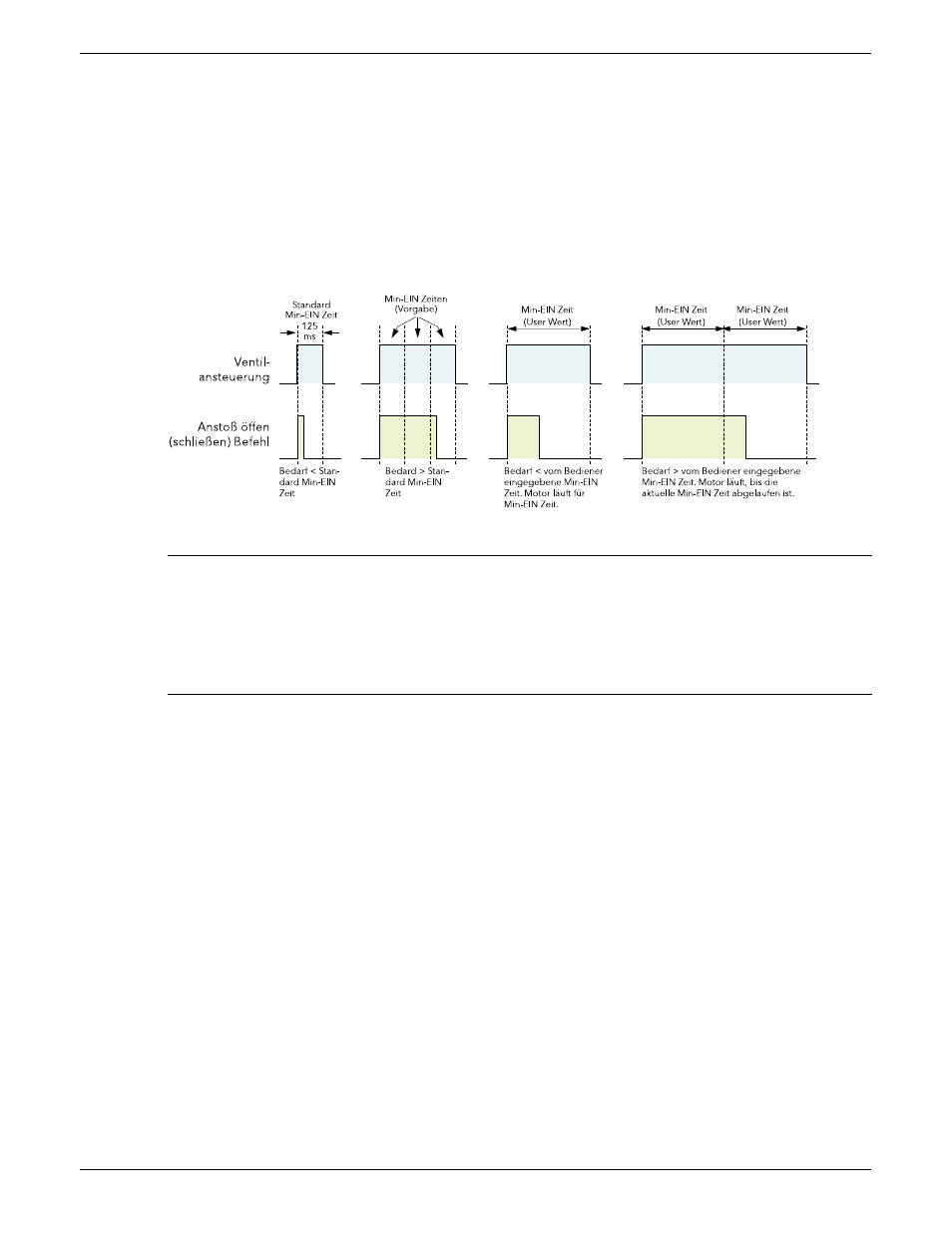

Abbildung B2.6.10 Beispiele für Ventilanstoß
Anmerkungen:
1. Haben Sie Kn1 auf „VPU“ gesetzt, betreibt der Anstoß das Ventil von Kanal 1, unabhängig von der
Einstellung bei Kn2. Steht Kn1 nicht auf „VPU“ und Kn2 steht auf „VPU“, betreibt der Anstoß das
Ventil von Kanal 2.
2. Die minimale Einschaltzeit wird ständig neu ausgelöst. Das bedeutet, dass bei einer konfigurierten
Min-EIN Zeit von z. B. 10 Sekunden das Ventil sich noch bis zu 10 Sekunden nach Aufheben des
Befehls weiterbewegen kann. Das heißt, es bewegt sich, bis die Min-EIN Zeit abgelaufen ist.
