nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 116
HA030554GER
Ausgabe 7 Nov 12
4 .7 .6 Kaskade Master SP Menü

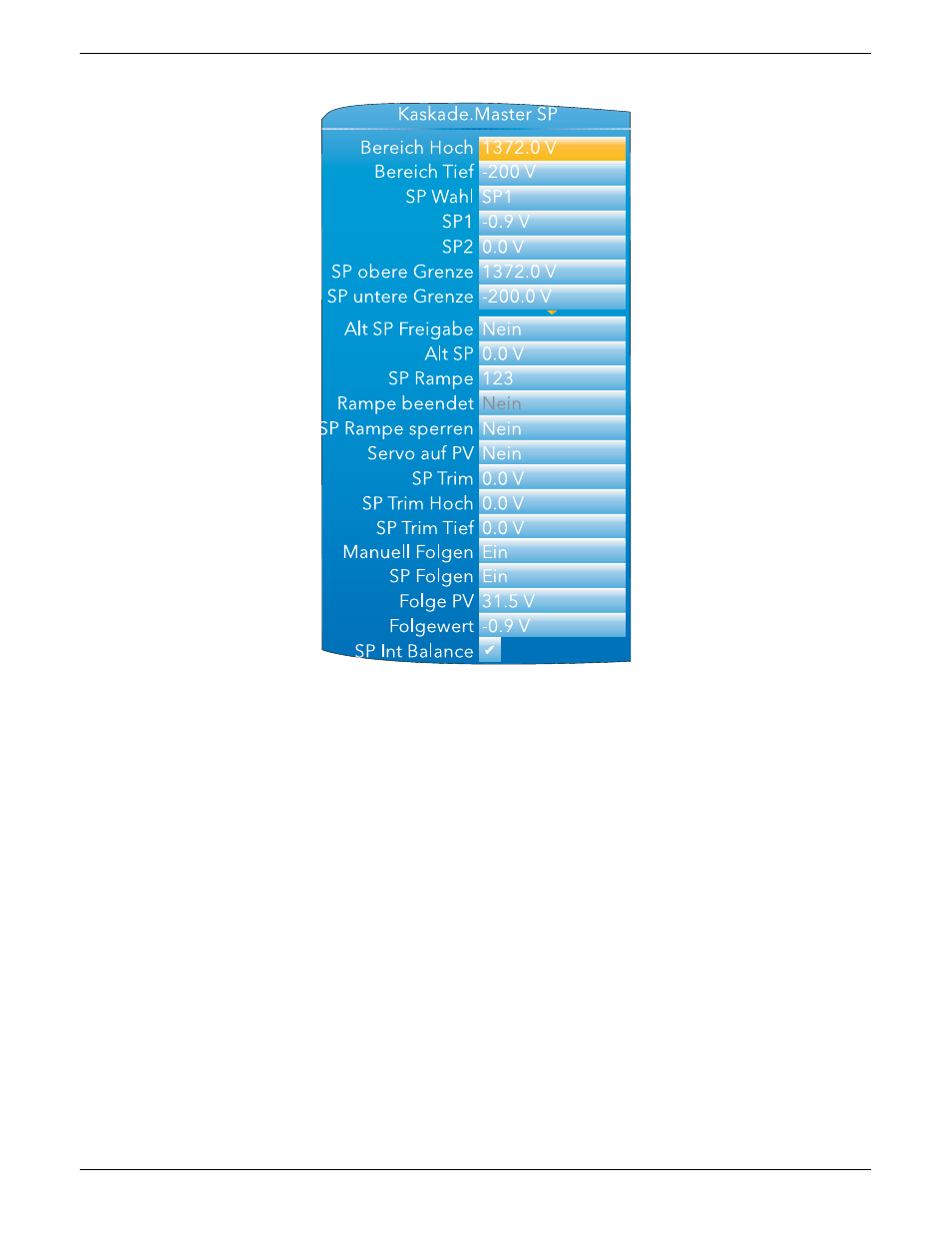

Abbildung 4.7.6 Kaskade Master SP Menü
Bereich Hoch/Tief Bereichsgrenzen. Legen Sie die maximal und minimal zulässigen Werte für die Regelsoll-
werte fest. Haben Sie das Proportionalband als Prozentanteil des Bereichs festgelegt, wird
dieser Bereich über die Bereichsgrenzen ermittelt (Bereich Tief - Bereich Hoch).
SP Wahl Wählen Sie SP1 oder SP2. SP1 wird meist als primärer Sollwert, SP2 als sekundärer Sollwert
für den Regler festgelegt.
SP1, SP2 Geben Sie Werte für Sollwert 1 und 2 ein. Gültige Einträge liegen innerhalb des durch „SP
obere Grenze“ und „SP untere Grenze“ bestimmten Bereichs.
SP obere Grenze Maximalwert für SP1 und SP2. Gültige Werte liegen zwischen „Bereich Hoch“ und „SP
untere Grenze“
SP untere Grenze Minimalwert für SP1 und SP2. Gültige Werte liege zwischen „Bereich Tief“ und „SP obere
Grenze“.’
Alt SP Freigabe Mit „Ja“ geben Sie den alternativen Sollwert frei, mit „Nein“ sperren Sie ihn. Der Parame-
ter kann mit einer externen oder internen Quelle verknüpft werden.
Alt SP Wenn verknüpft, ist dieser Wert schreibgeschützt und zeigt den alternativen Sollwert.
Haben Sie den Parameter nicht verknüpft, können Sie den Wert hier einstellen. Gültige
Werte liegen zwischen „Bereich Hoch“ und „Bereich Tief“.
Rampe Stellen Sie die maximale Rate ein, mit der sich der Arbeitssollwert maximal ändern darf
(techn. Einheiten pro Minute). Wird oft verwendet, um die Last vor thermischem Schock
durch zu schnelle Temperaturänderungen zu schützen. „Aus“ sperrt die Begrenzung.
Rampe beendet Schreibgeschützt. „Ja“ zeigt, dass der Arbeitssollwert seine Änderung abgeschlossen hat.
„Nein“ bedeutet, dass der Arbeitssollwert weiterhin eine Rampe fährt.
