HA030554GER
Ausgabe 7 Nov 12
Seite 23
nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
3 .4 .2 Horizontaler Trend
Diese Ansicht ist ähnlich wie der in Abschnitt 3.4.1 oben beschriebene vertikale Trend, außer dass die Spu-
ren horizontal verlaufen, nicht vertikal. Wenn die einzelnen Kanäle erscheinen, wird die Skala an der linken
Bildschirmkante angezeigt (wie unten dargestellt). Um so viele Daten wie möglich anzeigen zu können, wird die
Skala jedoch nach einigen Sekunden überschrieben.

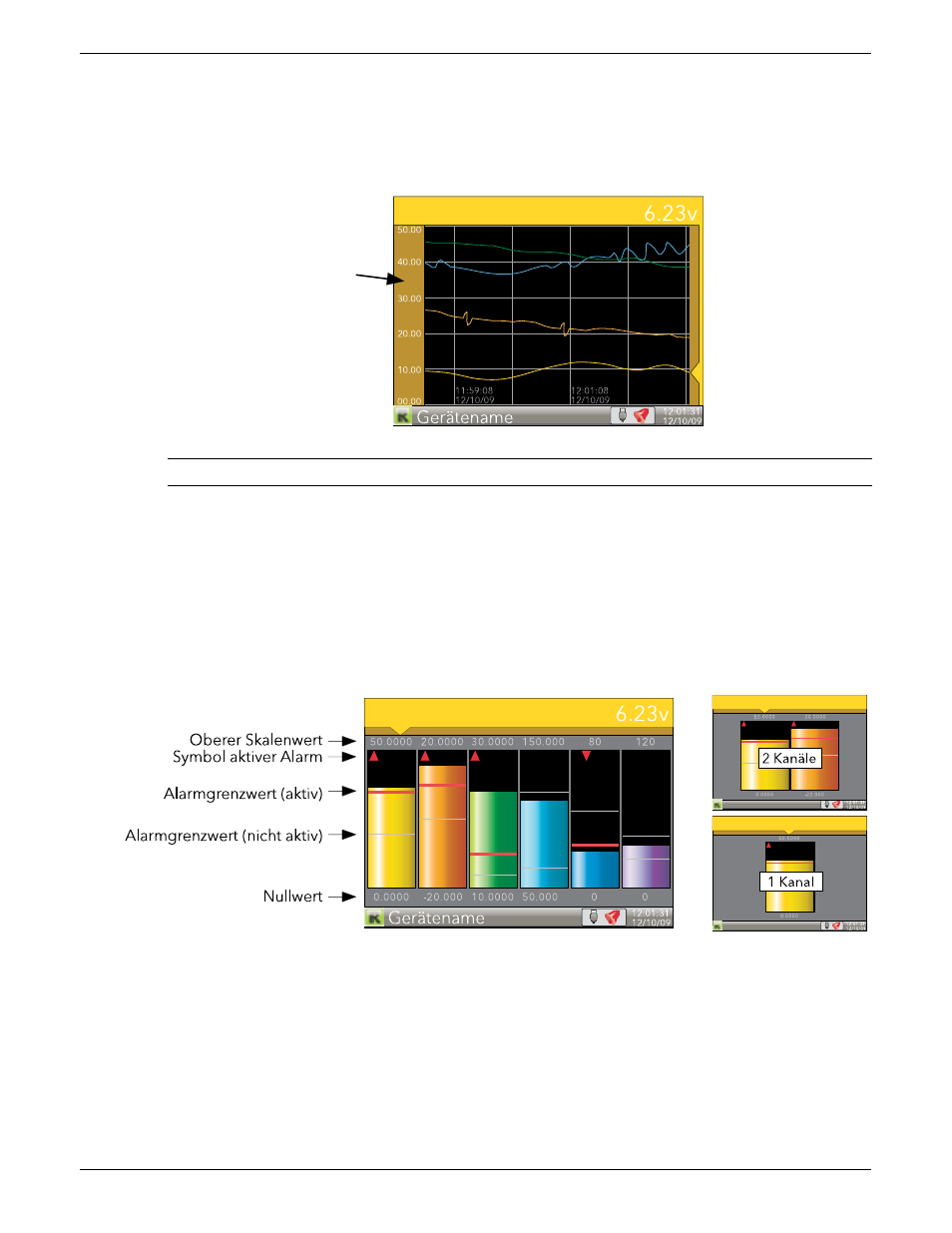

Abbildung 3.4.2 Horizontaler Trend
Anmerkung: Zeitstempel erscheinen rechts von der zugehörigen Rasterlinie.
Mithilfe der Mehr Taste rufen Sie den nächsten aktivierten Anzeigemodus auf (Systemvorgabe = vertikaler
Bargraf). Mit der Bild Taste rufen Sie die oberste Menüebene auf.
3 .4 .3 Vertikaler Bargraf
In diesem Anzeigemodus werden die Kanalwerte als Säulendiagramm angezeigt. Die absoluten Alarmgrenz-
werte erscheinen als horizontale Linien in den Säulen: grau bei nicht ausgelöstem Alarm, rot bei ausgelöstem
Alarm. Die Alarmsymbole erscheinen für aktive Alarme.
Bei vier bis sechs Kanälen wird die Bildschirmbreite gleichmäßig auf die angezeigten Kanäle aufgeteilt. Bei ein
und zwei Kanälen ist die Breite vorgegeben und die Säulen sind mittig im Bildschirm angeordnet. In Abbildung
3.4.3 sehen Sie einige Beispiele (nicht im gleichen Maßstab).
Kanal 1
Per Systemvorgabe wird das
Diagramm nach einigen Sekunden
nach links ausgedehnt, sodass die
Skala ausgeblendet wird. Diese
Funktion können Sie im Konfi-
gurationsbereich Gerät.Display
(
, H.Trend Skala)
deaktivieren, sodass die Skala
ständig angezeigt wird.
Abbildung 3.4.3 Vertikaler Bargraf
Mithilfe der Mehr Taste rufen Sie den nächsten aktivierten Anzeigemodus auf (Systemvorgabe = Horizontaler
Bargraf). Mit der Bild Taste rufen Sie die oberste Menüebene auf.
Kanal 1
