nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
3 .4 .9 PROGRAMMGEBER ANZEIGEMODUS (Fortsetzung)
SEGMENT KONFIGURATION (Fortsetzung)
Kn1(2) Holdback Wählen Sie zwischen „Aus“, „Tief“, „Hoch“ oder „Band“ (siehe
).
Kn1(2) Holdbackwert
Dieser Wert wird zum Triggern des Holdbacks verwendet.
Kn1(2) PV Ereignis Erscheint nur, wenn Sie „PV Ereignis“ im Programmer Feature Menü (
freigegeben haben. In jedem Segment (außer Warten und gehe zurück) steht Ihnen für
jeden Kanal ein PV Ereignis (ein Analogalarm auf dem Kanal PV) zur Verfügung. Folgende
PV Ereignisse werden unterstützt:
Aus: Das PV Ereignis ist gesperrt.
Abs Hoch: Das Ereignis wird getriggert, wenn der Kanal PV den „PVEreig. Wert“ für den
entsprechenden Kanal erreicht und überschreitet.
Abs Tief: Das Ereignis wird ausgelöst, wenn der Kanal PV unter den „PVEreig. Wert“ für
den entsprechenden Kanal fällt.
Abw Hoch: Dieses Ereignis wird aktiv, wenn der Kanal PV den Wert (PSP + PVEreig. Wert)
für den entsprechenden Kanal überschreitet.
Abw Tief: Dieses Ereignis wird aktiv, wenn der Kanal PV unter den Wert (PSP - PVEreig.
Wert) für den entsprechenden Kanal fällt.
Abw Band: Das Ereignis wird getriggert, wenn der Kanal PV um mehr als den Abwei-
chungswert (positiv oder negativ) vom PSP abweicht.

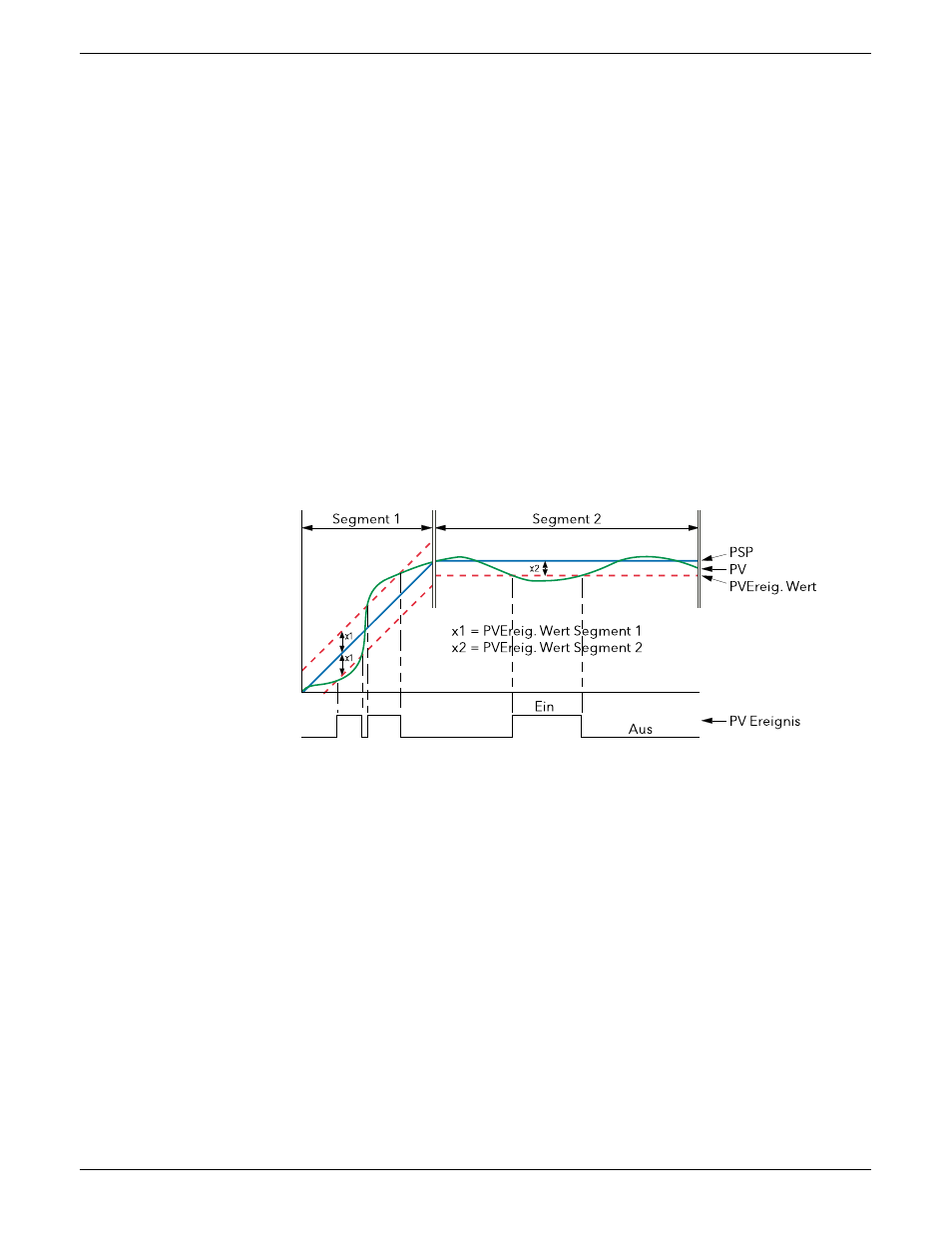

Im folgenden Beispiel wurde in Segment 1 das PV Ereignis für Kanal 1 als „Abw Band“ und
in Segment 2 als „Abs Tief“ konfiguriert.
Abbildung 3.4.9g PV Ereignisse
Kn1 PVEreig. Wert Erscheint nur, wenn Sie für „Kn1 PVEreignis“ nicht „Aus“ gewählt haben. Geben Sie den
Wert ein, an dem das Kn1 PV Ereignis aktiv werden soll.
Kn2 PVEreig. Wert Erscheint nur, wenn Sie für „Kn2 PVEreignis“ nicht „Aus“ gewählt haben. Geben Sie den
Wert ein, an dem das Kn2 PV Ereignis aktiv werden soll.
Kn1(2) Ereignis use Wird das PV Ereignis aktiv, kann es entweder als Trigger für einen zweiten Prozess oder als
einfacher Analogalarm auf dem PV Eingang verwendet werden. Erscheint nur, wenn Sie
den entsprechenden PV Ereignis Parameter nicht auf „Aus“ gesetzt haben.
Kn1(2) User Wert Geben Sie den User Wert für dieses Segment für Kanal 1 (2) ein. Erscheint nur, wenn Sie
„User Wert“ im Programmer Features Menü (
) freigegeben haben.
Das folgende iTools Beispiel zeigt die Verknüpfung des Parameters mit Trigger 1 Eingang
des Kunden Meldung Block. Geben Sie nun einen User Wert > 0 ein, wird bei jedem
Start von Segment 1 die Kunden Meldung 1 generiert.
Ereignis 1 bis 8
Die Anzahl der verfügbaren Ereignisse (Max Ereignisse) definieren Sie in der Programmer
Setup Konfiguration (
). Geben Sie ein Ereignis frei, leuchtet für die
Laufzeit des Segments die entsprechende Anzeige in der Anzeigeseite. Ebenso wie
ein „User Wert“ können Sie Ereignisse mit Eingängen anderer Parameter verknüpfen.
