nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
4 .8 .1 Programmgeber Features Menü
Dieses Menü ermöglicht Ihnen die Freigabe/Sperrung der in der Programm Ändern Seite (
)
gezeigten Features. Verwenden Sie dazu die Mehr/Weniger Tasten, um das Feature zu markieren und wechseln
Sie mit der Parameter Taste zwischen freigeben (Häkchen) und sperren (Kreuz). Normalerweise bleiben nicht
benötigte Features gesperrt, um die Anzahl der gezeigten Konfigurationsfelder zu verringern.

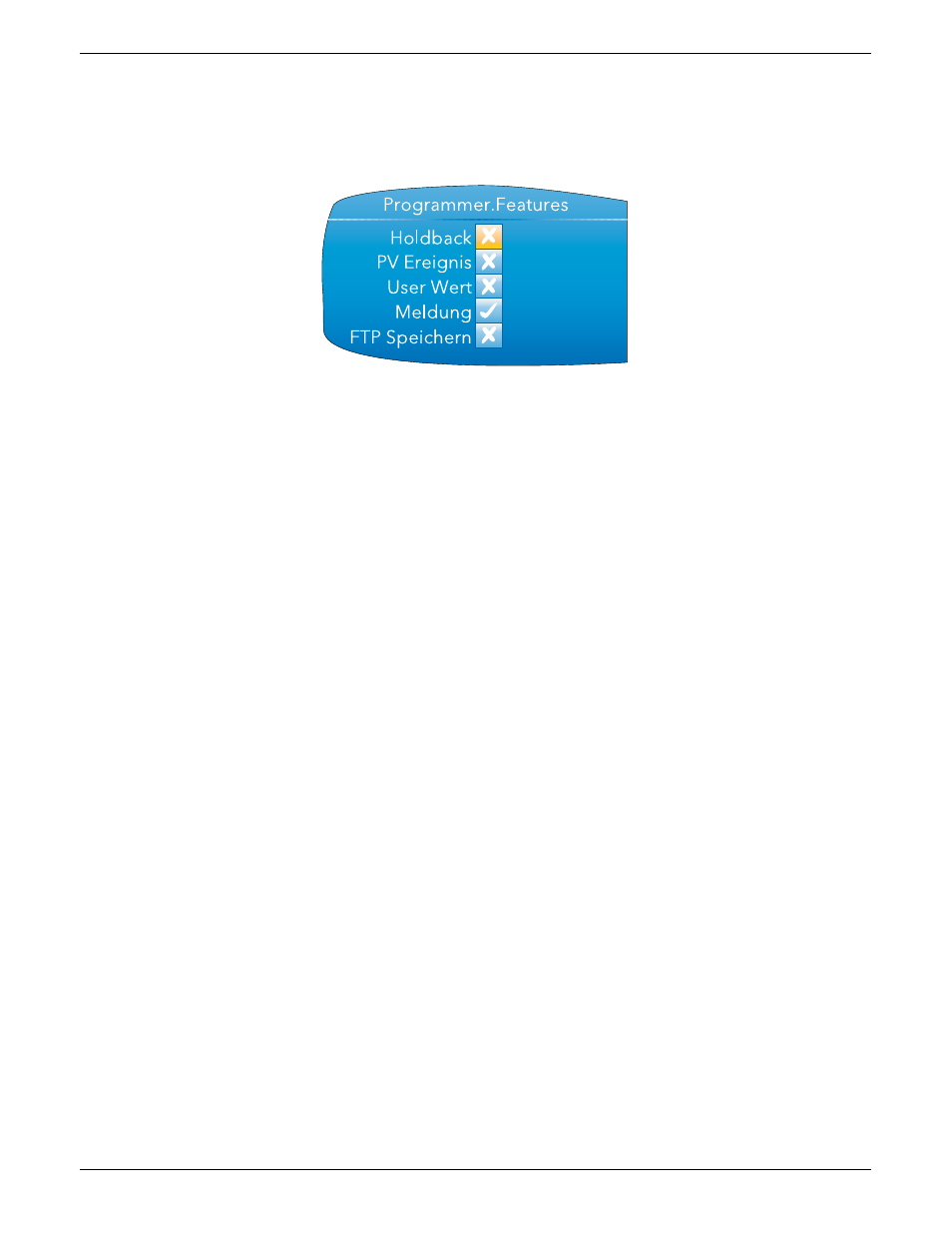

Abbildung 4.8.1 Programmer Features Menü
Holdback
Bei Holdback pausiert das Programm (die Programm Sollwerte (PSP) und verbleibenden
Zeiten werden eingefroren), wenn die Differenz zwischen Prozesswert (PV) und SPS einen
von Ihnen bestimmten Wert (Abweichung) erreicht. Das Programm bleibt in diesem
Zustand, bis die Differenz wieder innerhalb der Abweichung liegt.
Bei Rampen oder Sprung Segmenten zeigt ein Holdback, dass der PV dem SP um mehr als
die festgelegte Abweichung abweicht und das Programm wartet, bis das PV wieder nach-
gezogen hat. Bei einem Haltezeit Segment wird durch Holdback sichergestellt, dass das
Werkstück für die definierte Zeit auf Sollwert (+/- Toleranz) gehalten wird.
Holdbacktyp und Abweichung konfigurieren Sie für das gesamte Programm. Anwenden
können Sie Holdback entweder auf das Programm oder auf einzelne Segmente. Weitere
PV Ereignis
In jedem Segment steht Ihnen für jeden Kanal ein PV Ereignis zur Verfügung, außer für
Warte oder Gehe zurück Segmente. Ein PV Ereignis ist ein Absolut- oder Abweichungs-
Analogalarm auf dem Kanal PV. Diesen können Sie verwenden, um einen zweiten Prozess
oder einen Analogalarm zu triggern.
User Wert
Für jedes Segment (außer Warten oder Gehe zurück) können Sie einen User wert einge-
ben. Wird das Segment aktiv, wird dieser User Wert zu dem zugewiesenen User Wert
Ausgang Parameter übertragen. Diesen können Sie wiederum verknüpfen, um einen
anderen Teil der Applikationsstrategie zu erstellen.
Meldung
In Tabelle 4.8.1 sehen Sie die Programmgeberspezifischen Ereignisse, die eine Meldung
generieren. Diese Meldungen werden in der Meldungs Übersicht angezeigt und in der
Historie aufgezeichnet.
Ebenso kann eine kundeneigene Meldung von einem anderen Programmgeber Ausgang
über User Wiring getriggert werden. Sie können Programmname und Segmentname in die
kundeneigene Meldung einbinden, indem Sie die Modbus Adresse des aktuellen
Programm-/Segmentnamen Parameters in eckige Klammern setzen, z. B.:
[<aktueller_Programmname_Modbus_Adresse>]
[<aktueller_Segmentname_Modbus_Adresse>]
