6 .3 .2 FUNKTIONSWEISE DES VERKNÜPFUNGSEDITORS (Fortsetzung)
MONITOR
Einen Monitorpunkt können Sie dem Diagramm hinzufügen, indem Sie ihn in der Baumansicht anklicken und
in das Diagramm ziehen. Ein Monitor zeigt den aktuellen Wert (aktualisiert über die Aktualisierungsrate der
iTools Parameterliste) des Parameters, mit dem er verbunden ist. Als Voreinstellung wird der Parametername
gezeigt. Möchten Sie den Parameternamen verbergen, doppelklicken Sie auf das Monitorfeld oder verwenden
Sie „Namen zeigen“ im Kontextmenü (rechte Maustaste), um den Parameternamen ein- und auszuschalten.
Monitore können Sie durch Anklicken des Verkettungssymbols in der rechten unteren Ecke des Monitorpunkts
und anschließendes erneutes Klicken auf den gewünschten Parameter mit einem Funktionsblock oder einer
Verknüpfung verbinden. Die Verbindungslinie wird gestrichelt dargestellt.
Anmerkung: Sobald Sie den Monitor verknüpft haben, wird das Verkettungssymbol ausgeblendet. Es
erscheint erneut, wenn die Maus sich über der rechten unteren Ecke des Monitorfeldes bewegt.

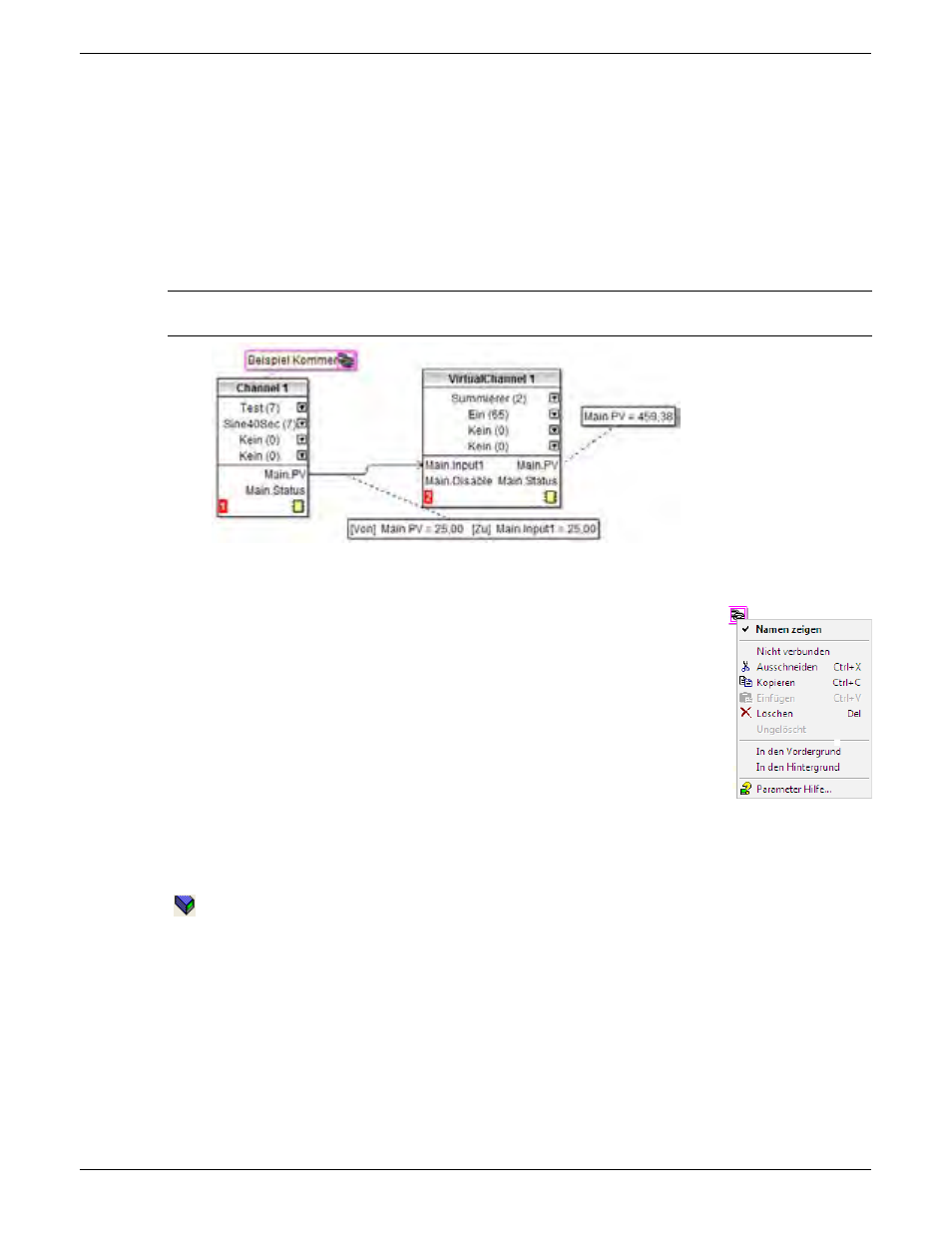

Abbildung 6.3.2f Kommentar und Monitor
Monitor Kontextmenü
Namen zeigen
Zeigen/Verbergen der Namen im Monitor.
Nicht verbunden
Löscht die aktuelle Verbindung des Monitors.
Ausschneiden
Verschiebt den Monitor in die Zwischenablage.
Tastenkombination = <Strg>+<X>.
Kopieren
Kopiert den Monitor in die Zwischenablage.
Tastenkombination = <Strg>+<C>.
Einfügen
Fügt den Monitor aus der Zwischenablage im Diagramm ein.
Tastenkombination= <Strg>+<V>.
Löschen
Markiert den Monitor zum Löschen beim nächsten Download.
Ungelöscht
Hebt Löschen auf, wenn noch nicht zum Gerät geladen wurde.
In den Vordergrund
Bewegt den Monitor in den Vordergrund des Diagramms.
In den Hintergrund
Bewegt den Monitor in den Hintergrund des Diagramms.
Parameter Hilfe
Zeigt die Parameterhilfe für dieses Objekt.
DOWNLOAD
Sobald Sie den Verknüpfungseditor öffnen, werden die aktuellen Verknüpfungen und das Diagrammlayout
vom Gerät gelesen. Änderungen an der Funktionsblock Ausführung im Gerät oder den Verknüpfungen werden
erst übernommen, wenn Sie die Download Taste drücken. Alle Änderungen, die Sie nach Öffnen des Editors
über die Benutzerschnittstelle am Gerät vornehmen, gehen bei einem Download verloren.
Ziehen Sie einen Block in das Diagramm, werden die Geräteparameter verändert, um die Parameter für diesen
Block freizugeben. Schließen Sie den Editor ohne die vorgenommenen Änderungen zu speichern, tritt eine
Verzögerung ein, während der der Editor diese Parameter löscht.
Während des Downloads werden die Verknüpfungen zum Gerät geladen. Dieses berechnet die Ausführungs-
reihenfolge und startet die Ausführung der Blöcke. Das Diagrammlayout mit Kommentaren und Monitoren
wird zusammen mit den Editor Einstellungen zum Flash Speicher des Geräts geschrieben. Wird der Editor
erneut geöffnet, wird das Diagramm an der Stelle angezeigt, an der es sich beim letzten Download befand.
Abbildung 6.3.2g
Monitor kontextmenü
