4 .2 .4 Modbus TCP
Hier können Sie den Schreiber so konfigurieren, dass er mittels Modbus Transmission Control Protocol kom-
munizieren kann.

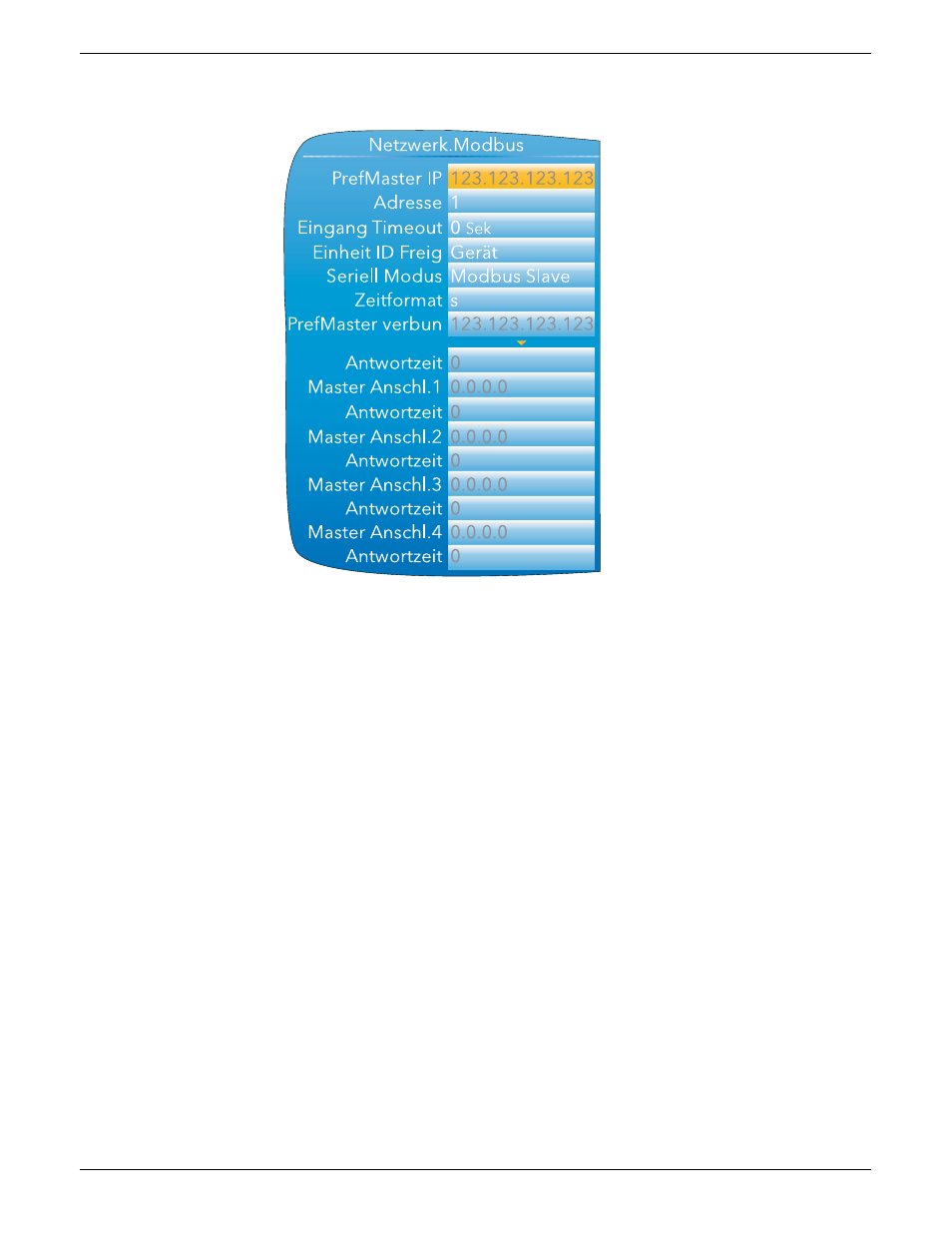

Abbildung 4.2.4 Modbus TCP Konfiguration
PrefMaster IP
Die IP Adresse des betreffenden Modbus Masters. Über den Preferred Master kann garan-
tiert eine Verbindung erstellt werden, auch wenn alle Slave Verbindungen (max. = 4 für
TCP) besetzt sind.
Adresse
Die Modbus Adresse für diesen Slave. Diese Adresse muss in dem Netzwerk, zu dem sie
gehört, eindeutig sein. Der Schreiber antwortet auf diese Adresse und auf Adresse 255.
Eingang Timeout Hier kann ein Wert zwischen 0 und 3600 Sekunden eingegeben werden, um die Zeitab-
schaltung für Modbus Eingangskanäle festzulegen. Falls innerhalb des festgelegten Zeit-
raums kein Wert geschrieben wird, wird der Wert dieses Kanals auf -9999,0 mit „No Data“
Status gesetzt. Mit „0“ wird die Timeoutfunktion bei Comms-Inaktivität deaktiviert.
Einheit ID Freigabe Aktiviert/deaktiviert das Modbus TCP Unit Identity Field.
Strikt Das Modbus TCP Unit Identity Field (UIF) muss nicht mit der Geräteadresse über-
einstimmen. Das Gerät antwortet nur auf Hex-Wert FF im UIF. iTools sucht dieses
Gerät nur an Position 255 und stoppt dann die Suche.
Loose Das Modbus TCP Unit Identity Field, UIF muss nicht mit der Geräteadresse überein-
stimmen. Das Gerät antwortet auf alle Werte im UIF.
Gerät Das Modbus TCP Unit Identity Field (UIF) muss mit der Geräteadresse überein-
stimmen; ansonsten wird keine Antwort auf Meldungen generiert.
Seriell Modus
Slave Kommunikation über die seitlich angebrachte Konfigurationsschnittstelle (Configura-
tion Port Interface, CPI) (für iTools). Parameter: Baudrate 19.200; Parität = keine; Anzahl
Datenbits = 8; Anzahl Stopbits = 1; keine Flow Control. Kann auf „Modbus Slave“ oder
„Aus“ gestellt werden. Das Gerät muss neu gestartet werden, bevor Änderungen in Kraft
treten.
Zeitformat
Wählen Sie zwischen Millisekunden, Sekunden, Minuten oder Stunden als Zeitformat. Legt
die Auflösung für das Lesen und Schreiben von Zeitformatparametern fest.
PrefMaster verbun Schreibgeschützt. Zeigt die IP Adresse des Preferred Master bei Verbindung.
Antwortzeit
Schreibgeschützt. Zeigt die Antwortzeit bei einer einzelnen Kommunikationsanfrage an
den betreffenden Master.
Master verbun 1 bis 4 Schreibgeschützt. Zeigt die IP Adressen anderer, mit dem Schreiber verbundenen
Master.
