HA030554GER
Ausgabe 7 Nov 12
Seite 5
nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
2 MECHANISCHE INSTALLATION (Fortsetzung)

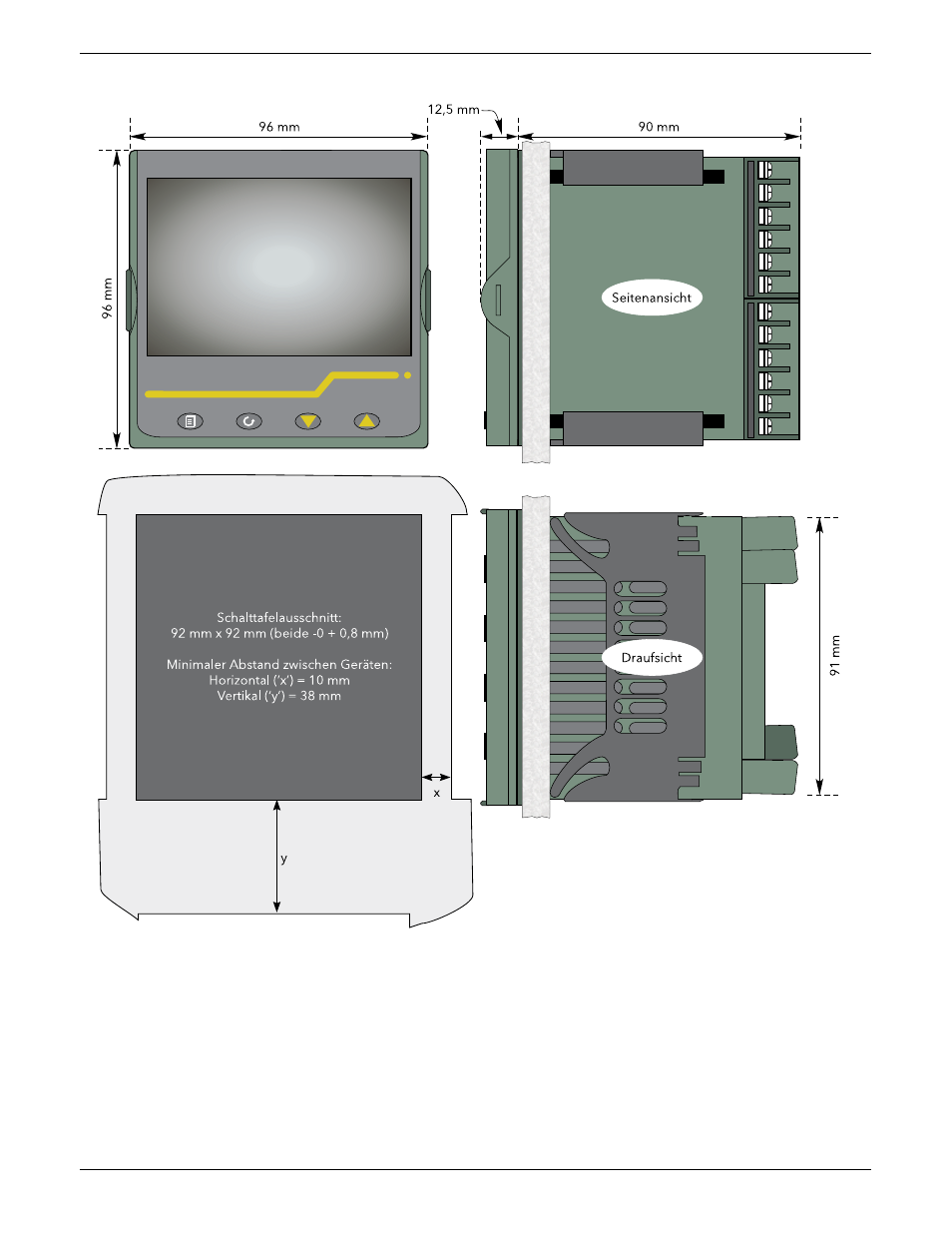

Abbildung 2.1b Details der mechanischen Installation (Gehäuse mit abwaschbarer Front)
2 .2 ELEKTRISCHE INSTALLATION
In Abbildung 2.2 sehen Sie die verschiedenen Benutzeranschlüsse zusammen mit den Verdrahtungen für Signal
und Versorgung.
2 .2 .1 Abschlussdetails
Die Schraubklemmen sind für Einzeldrähte von 0,21 bis einschl. 2,08 mm
2
(24 bis 14 AWG) oder Zweifachdräh-
te von 0,21 bis einschl. 1,31 mm
2
(24 bis 16 AWG) ausgelegt.
Ziehen Sie die Schraubklemmen mit einem Drehmoment von höchstens 0,4 Nm fest.
