nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Dieses Dokument beschreibt die Installation, Bedienung und Konfiguration eines papierlosen Grafikschreibers/
Reglers. Das Gerät ist mit vier Eingangskanälen ausgestattet und serienmäßig für die sichere Archivierung per
FTP Übertragung und/oder auf USB Speicherstick ausgelegt
1 .1 AUSPACKEN
Das Gerät wird in einer speziellen Verpackung versandt, die während des Transports ausreichend Schutz ge-
währleistet. Sollte die äußere Verpackung Anzeichen von Schäden aufweisen, öffnen Sie sie unverzüglich und
untersuchen Sie den Inhalt. Bei Anzeichen von Schäden nehmen Sie das Gerät nicht in Betrieb und kontaktie-
ren Sie den lokale Handelsvertreter zur Abklärung des weiteren Vorgehens. Nachdem Sie das Gerät aus der
Verpackung entfernt haben, sollten Sie sicherstellen, dass Sie sämtliches Zubehör und die gesamte Dokumen-
tation entnommen haben. Bewahren Sie die Verpackung für künftigen Transport auf.
2 INSTALLATION
ACHTUNG
Stellen Sie vor der Installation sicher, dass die angegebene Geräteversorgungsspannung der Versor-
gungsspannung der Anlage entspricht.
2 .1 MECHANISCHE INSTALLATION
In
finden Sie weitere Details zur Installation.
2 .1 .1 Installationsverfahren
1. Falls noch nicht geschehen, bringen Sie die IP65 Dichtung hinter dem Frontrahmen des Geräts an.
2. Schieben Sie das Gerät von der Vorderseite des Rahmens durch den Ausschnitt.
3. Bringen Sie die Halteklammern an ihren Platz und sichern Sie das Gerät, indem Sie es in seiner Position
festhalten und beide Klammen gegen die Rückseite des Rahmens nach vorne schieben.
4. Nun können Sie die Schutzfolie von der Anzeige entfernen.

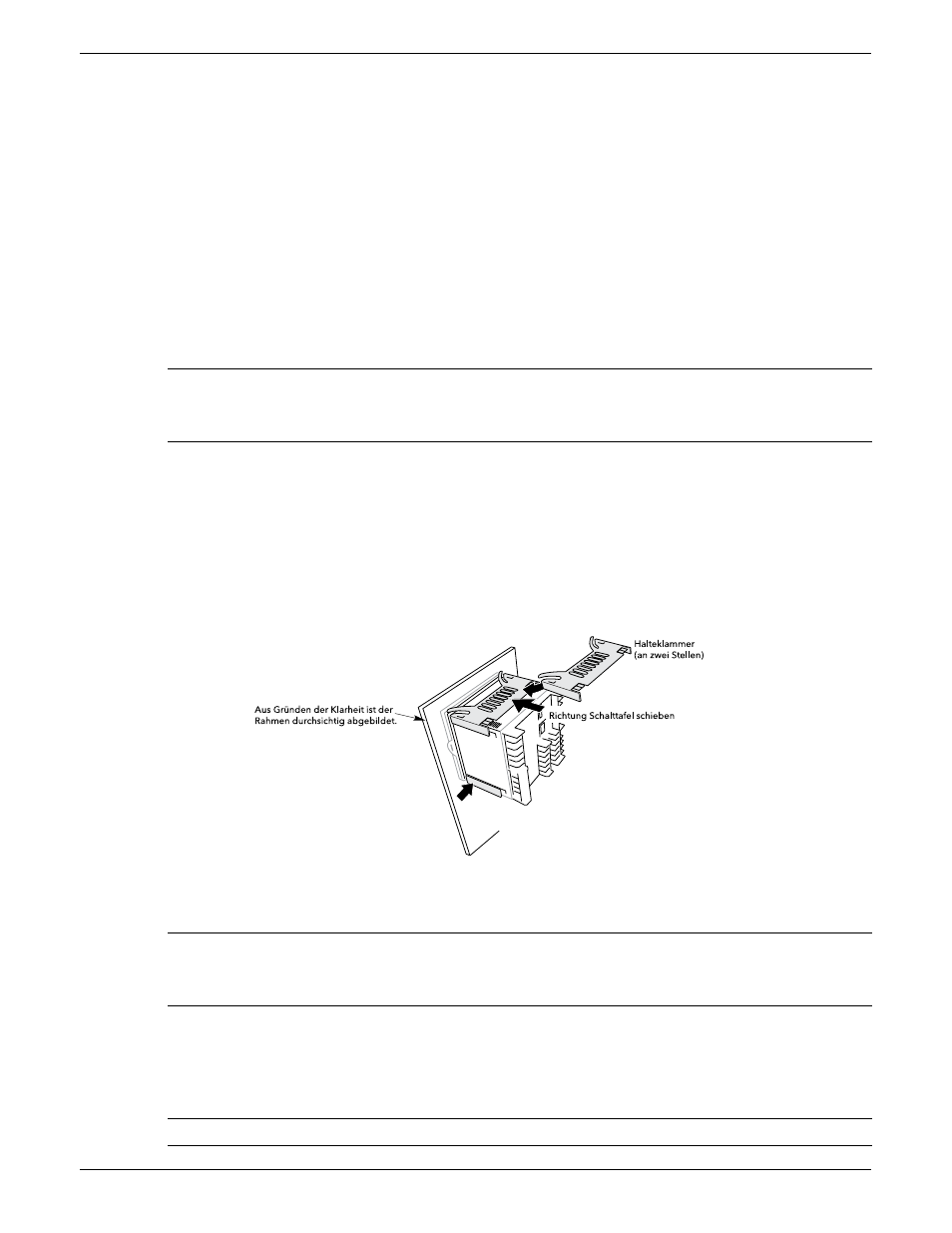

Abbildung 2.1.1 Sichern des Geräts
2 .1 .2 DEMONTAGE
WARNUNG
Bevor Sie die Verkabelung der Versorgungsspannung entfernen, müssen Sie die Versorgungsspannung
isolieren und gegen versehentliches Einschalten schützen.
1. Isolieren Sie die Netzstromversorgung und sichern Sie sie gegen versehentliches Einschalten. Entfernen Sie
alle Kabel, die USB-Vorrichtung und das Ethernet Kabel (falls vorhanden).
2. Entfernen Sie die Halteklammern, indem Sie sie mit einem kleinen, flachen Schraubendreher über die
Seiten heben.
3. Ziehen Sie das Gerät nach vorne aus dem Rahmen.
Anmerkung: Eine detailliertere Beschreibung ist in
Anhang C1
(Austauschen der Batterie) zu finden.
