4 .5 .4 Zähler Konfiguration
Sie können einen Zähler einrichten, um Triggereingänge zu zählen (oder die Zunahme erfolgt über die Konfi-
gurationsseite). Der maximale Zählerwert beträgt 1 000 000. Sie können Zähler per „Rollover“ mit dem nächs-
ten Zähler verknüpfen und damit erweitern. Die Verknüpfung wird über die Bedienerschnittstelle (
oder in iTools (
) vorgenommen.
Die „Trend“, „Alarm 1“ und „Alarm 2“ Konfigurationen sind in den entsprechenden Bereichen von
beschrieben.
Kaskadierte Zähler

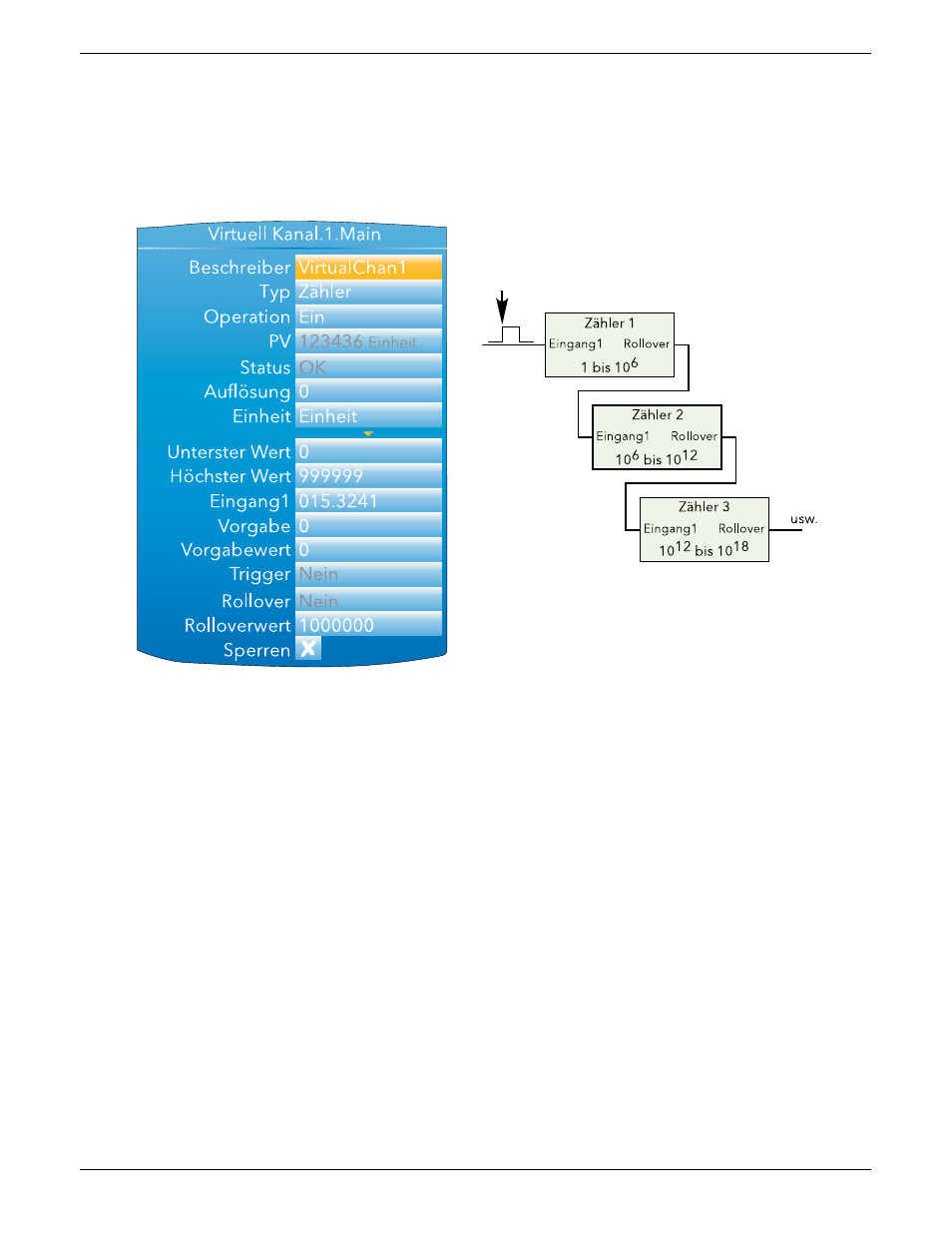

Abbildung 4.5.3 Typische Zähler Konfiguration
Beschreiber
Geben Sie einen maximal 20 Zeichen umfassenden Beschreiber für den Zähler ein.
Typ
Auswahl: Mathe, Zähler oder Summierer.
Operation
Hier können Sie den Zähler aktivieren („Ein“) oder deaktivieren („Aus“).
PV
Schreibgeschützt. Zeigt den dynamischen Wert des Zählers.
Status
Schreibgeschützt. Zeigt den Status des Eingangskanals an.
Auflösung
Definieren Sie die Anzahl der Dezimalstellen (bis zu sechs) für den Zähler.
Einheit
Geben Sie eine Sequenz von bis zu fünf Zeichen für den Zählerwert ein.
Unterster Wert
Gibt einen Wert an, unterhalb dessen der Zähler nicht abnimmt.
Höchster Wert
Gibt einen Wert an, oberhalb dessen der Zähler nicht zunimmt.
Eingang1
Der Wert, um den der Zähler jeweils zunimmt, wenn der „Trigger“ hoch geht. Der Wert
kann manuell eingegeben oder mit einem anderen Parameter verknüpft werden.
Bei einem negativen Wert nimmt der Zählerwert ab.
Vorgabe
Ist hier „Ja“ eingestellt, übernimmt der Zähler den voreingestellten Wert. Das Feld kehrt
sofort zu „Nein“ zurück. Der Zähler kann auch über eine Verknüpfung mit einem anderen
Parameter voreingestellt werden.
Vorgabewert
Ermöglicht die Eingabe eines Werts, bei dem der Zähler mit der Zunahme bzw. Abnahme
beginnt.
Trigger
Wird hier „1“ eingestellt, wird der aktuelle Wert der Eingangsquelle dem Zählerwert hinzu-
gefügt. Diese Funktion kann manuell ausgeführt werden, oder der Eingang kann mit einem
anderen Parameter verknüpft werden (
).
Rollover
Der Rolloverausgang (Überlauf) wird für eine Wiederholungsperiode gesetzt, wenn der
Rolloverwert überschritten wird. Dies können Sie zur Erweiterung des Zählers verwenden,
indem Sie den „Rollover“ Parameter mit dem „Trigger“ Parameter des nächsten Zählers
verknüpfen.
