HA030554GER

Ausgabe 7 Nov 12

Seite 149

nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG

4 .14 KUNDEN LINEARISIERUNG

An dieser Stelle können Sie bis zu vier Linearisierungstabellen eingeben. Jede dieser Tabellen können Sie in der

Kanal Konfiguration (

Abschnitt 4.4.1

) als „Lin Typ“ wählen. Die Konfiguration besteht auf der Definition der

Punktanzahl (2 bis 32) und der Eingabe der X und Y Werte für jeden Punkt. Dabei entspricht X dem Eingang

und der entsprechende Y Wert stellt den Ausgang dar.

4 .14 .1 Regeln für die Linearisierungstabellen

1. Die Werte müssen monoton steigend sein, d. h. es dürfen z. B. nicht zwei X Werte denselben Y Wert

haben.

2. Jeder X Wert muss größer als sein Vorgänger sein.
3. Jeder Y Wert muss größer als sein Vorgänger sein.
4. Verwenden Sie keine Temperatureinheiten, stellen Sie die Kanal Skala Hoch und Tief Werte auf die Werte

von Bereich Hoch und Bereich Tief und geben Sie die entsprechende Skaleneinheit ein.

In Abbildung 4.3.1 sehen Sie den ersten Teil der Konfigurationstabelle für ein Zylinder Beispiel.

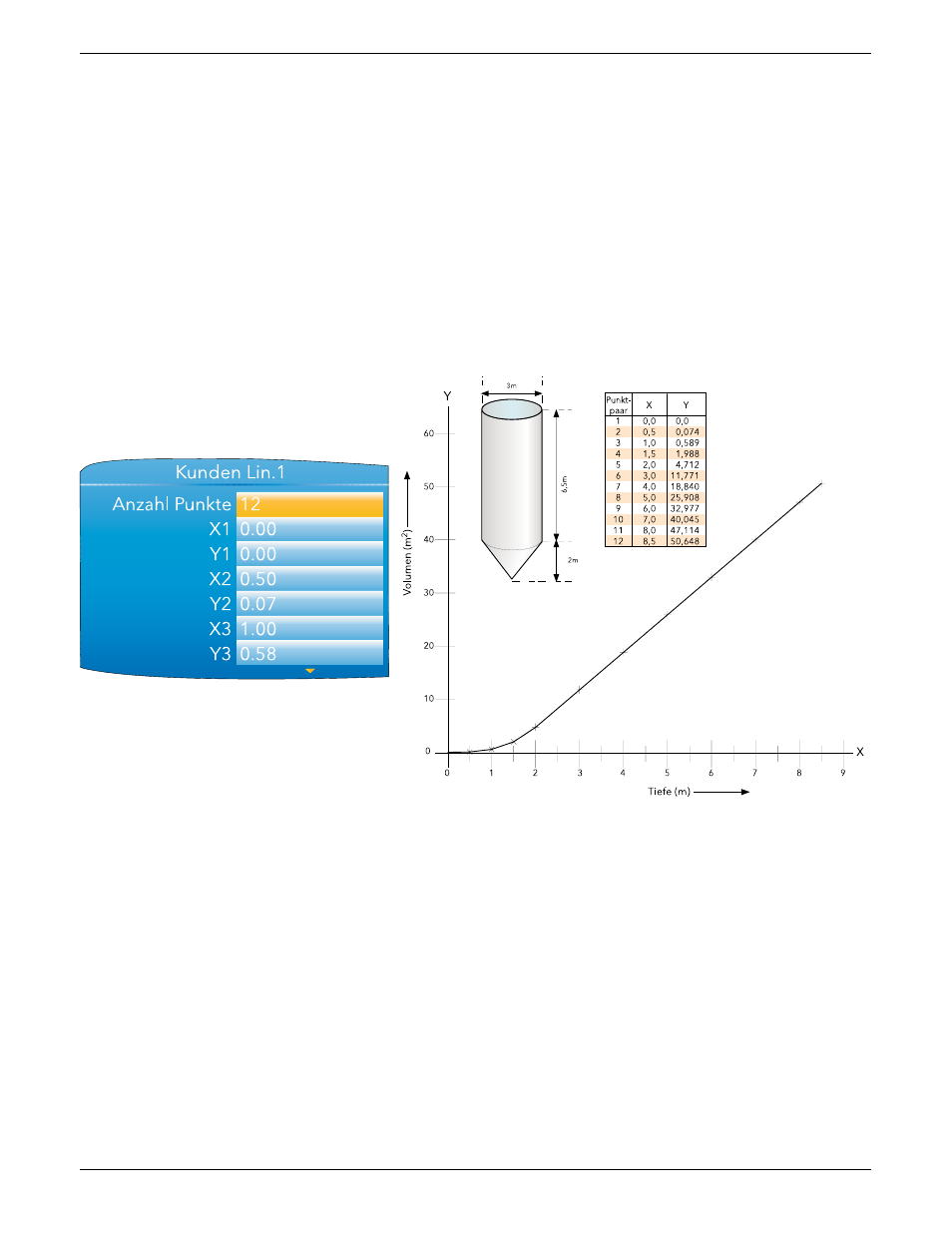

Abbildung 4.14.1 Beispiel einer Kunden Linearisierungstabelle

Gehen Sie wie folgt vor, wenn Sie die Kunden Linearisierung für einen Kanal konfigurieren möchten (

Abschnitt

4.4.1

):

Ist Typ = Thermoelement oder RTD, setzen Sie Bereich Hoch/Tief auf den höchsten bzw. niedrigsten verwen-

deten „Y“ Wert. Das Gerät sucht sich automatisch die zugehörigen „X“ mV oder Ohm Werte.
Ist Typ = mV, V oder mA, setzen Sie Bereich Hoch/Tief auf den höchsten bzw. niedrigsten verwendeten „Y“

Wert. Für Eingang Hoch/Tief geben Sie den höchsten bzw. niedrigsten „X“ Wert der Tabelle ein.

4 .15 KUNDEN MELDUNGEN

Diese Funktion ermöglicht Ihnen die Eingabe von bis zu 10 Meldungen, die bei Triggerung durch eine ver-

knüpfte Quelle (z. B. ein Alarm, der aktiv wird) zur Historie Datei gesendet werden.
Die bis zu 100 Zeichen umfassende Meldung geben Sie entweder über die virtuelle Tastatur (

Abschnitt 3.6

)

oder über die Konfigurationssoftware

iTools

ein.

In die Meldung können Sie bis zu drei Parameterwerte einbetten. Verwenden Sie dazu die Modbus Adresse

(

Abschnitt 5.3

) des gewünschten Parameters im Format [Adresse], z. B. [256] bettet Kanal 1 PV in die Meldung

ein.
