4.5.3 Verdrahtungsbeispiel für die Zählerverwendung in Kombination mit einem Summierer
In dem folgenden Diagramm sehen Sie, wie Sie einen Zähler und einen Summierer in einer echten Anwendung
über das interne (Soft) Wiring in iTools verknüpfen können (
).
Diese Anwendung liefert Ihnen die laufende Gesamtsumme der vom Prozess verbrauchten Energie.

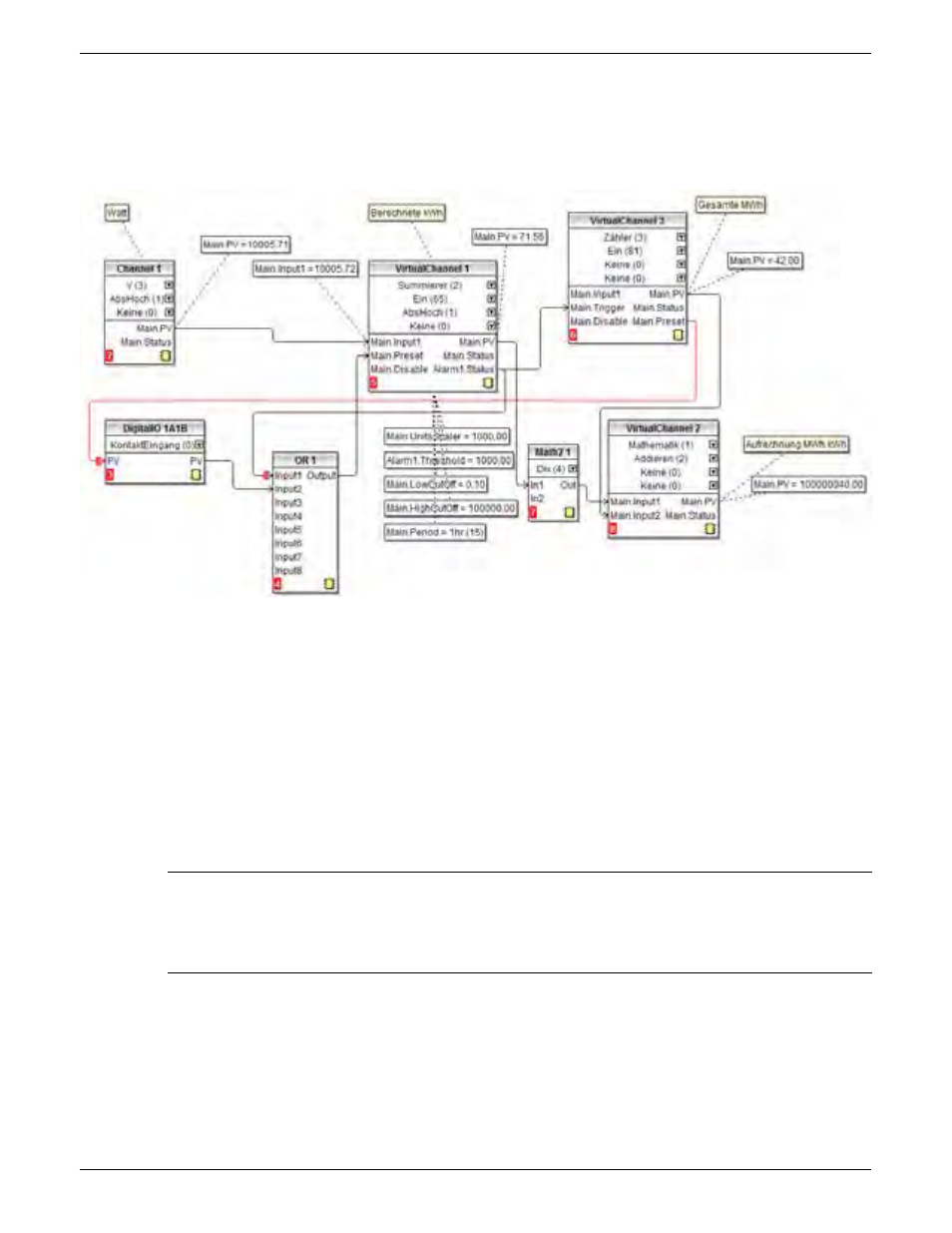

Abbildung 3.5.3 Beispiel für die Zählerverwendung mit Summierer
In diesem Beispiel:
Der Eingang von Channel 1 ist mit einem Leistungsmessgerät verbunden.
Der Summierer VC1 verwendet den Periode Parameter, um die Zeitskala der Einheit auf Stunden einzustellen.
Der Parameter „Einheit Teiler“ ist auf 1000 eingestellt, um eine Einheit von kWh zu erhalten.
Alarm 1 im VC1 ist als Absolut Hoch Alarm gewählt und der Alarm Status Ausgang setzt VC1 zurück und er-
höht den Zähler VC3 um 1.
Math2 1 nimmt den Ausgang von VC1 und konvertiert diesen in MWh, damit er der Zählung (ebenso in MWh)
von VC2 hinzuaddiert werden kann, um eine laufende Gesamtsumme zu erhalten.
Digitaleingang 1A1B wird verwendet, um gleichzeitig die Zählung in VC2 und die Summe in VC1 zurückzuset-
zen.
OR 1 wird verwendet, damit VC1 entweder über 1A1B oder bei Erreichen von 1000 zurückgesetzt wird.
Anmerkung: Firmwareversion 5.00 verwendet 64 bit IEEE Berechnungen. Die Ein- und Ausgänge des
Blocks sowie die Verknüpfung zu und von anderen Blöcken ist weiterhin im 32 bit Format, ebenso wie
alle anderen Geräteparameter. Im Summiererblock werden diese Werte in 64 bit konvertiert und in der
64 bit Domain verarbeitet, bis der Wert in einem anderen Block verwendet oder über die Kommunika-
tion übertragen wird. Dann wird der Wert zurück auf 32 bit konvertiert.
