Carbolite nanodac Benutzerhandbuch
Seite 81
HA030554GER
Ausgabe 7 Nov 12
Seite 69
nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
4 .1 .9 EINGANGSJUSTAGE (Fortsetzung)
JUSTAGE-VORGANG (Fortsetzung)
2. Markieren Sie das Feld „Start IP Justage“ und wählen Sie mithilfe der Mehr/Weniger Tasten „Ja“. Betätigen
Sie die Parameter Taste erneut, um auf die Seite zur Anpassung der unteren Werte zu gelangen.
3. Legen Sie den bekannten unteren Wert an und warten Sie, bis der Wert sich stabilisiert hat. Geben Sie
„Just Tief“ ein (das ist der Wert, den der Schreiber für den angelegten Eingang lesen soll). Ist eine Stabi-
lisierung erreicht, setzen Sie mithilfe der Parameter Taste und der Mehr/Weniger Tasten das Feld „Tief
bestätig“ auf „Ja“ und betätigen erneut die Parameter Taste.

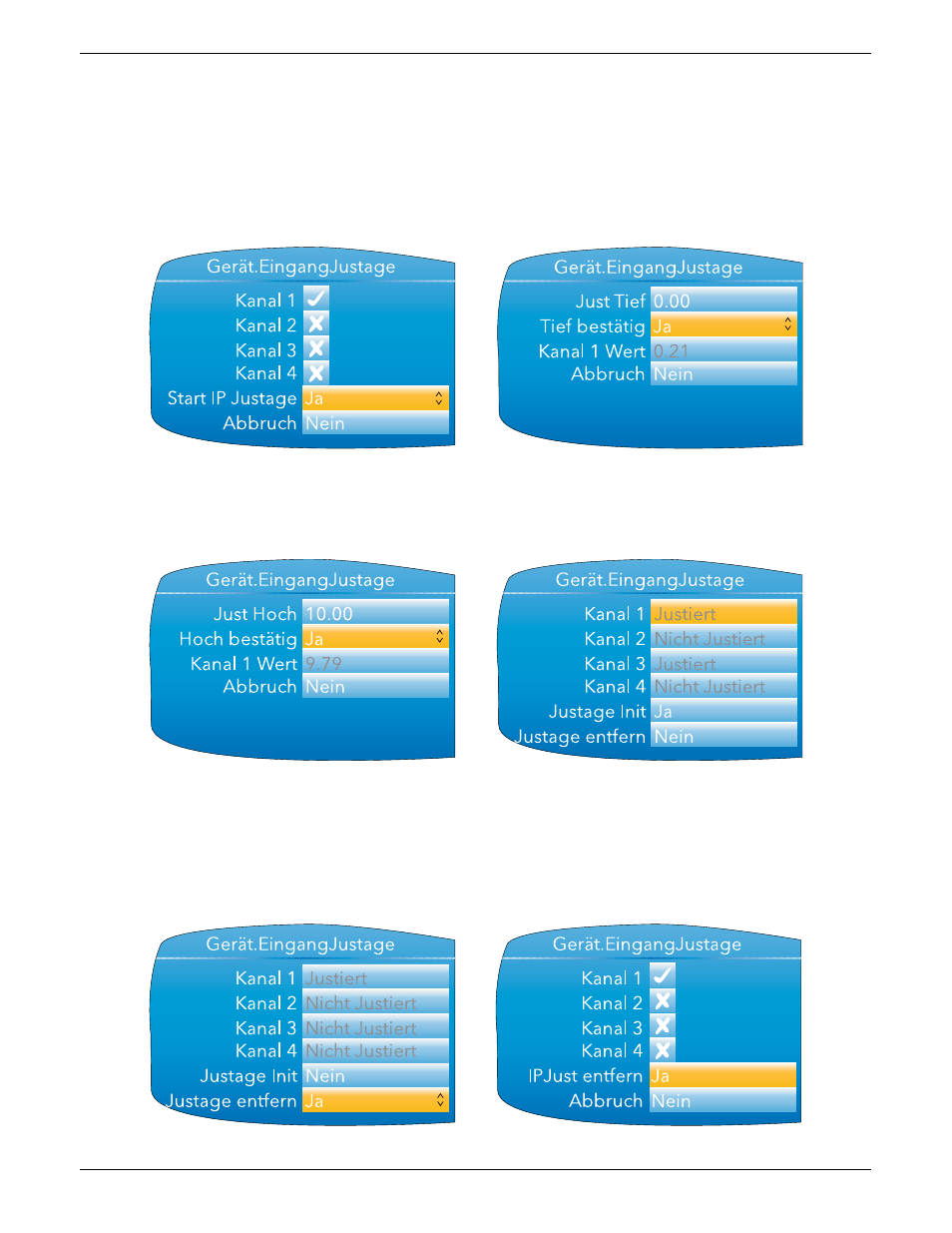

Abbildung 4.1.9c Kanal Justage-Vorgang (2)
4. Die Anzeige wechselt zur Seite für die Anpassung der oberen Werte.
5. Wenden Sie den bekannten oberen Wert an und warten Sie, bis der Wert sich stabilisiert hat. Geben Sie
„Just Hoch“ ein (das ist der Wert, den der Schreiber für den angelegten Eingang lesen soll). Wenn eine
Stabilisierung erreicht ist, setzen Sie „Hoch bestätig“ auf „Ja“.
Abbildung 4.1.9d Kanal Justage-Vorgang (3)
JUSTAGE ENTFERNEN
1. Stellen Sie „Just entfern“ auf „Ja“ und betätigen Sie die Parameter Taste.
2. Ändern Sie mithilfe der Mehr/Weniger Tasten die Symbole der gewünschten Kanäle von Kreuzen in Häk-
chen.
3. Stellen Sie „Just entfern“ auf „Ja“ und betätigen Sie die Parameter Taste. Die Justage aller ausgewählten
Kanäle wird ohne weitere Bestätigung aufgehoben.
Abbildung 4.1.9e Entfernen der Kanal Justage
