Carbolite nanodac - Handbuch (Seite 57)

HA030554GER
Ausgabe 7 Nov 12 Seite 45
nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
3 .4 .12 Modbus Master Anzeigemodus
Wie Sie unten sehen, besteht dieser Anzeigemodus aus zwei Seiten.
Die erste Seite wird standardmäßig geöffnet und zeigt Ihnen die ersten acht Parameter, die vom entsprechen-
den Slave gelesen (Pfeil nach links) oder zum Slave geschrieben (Pfeil nach rechts) werden. Diese Parameter
konfigurieren Sie in der Modbus Master Konfiguration ( Abschnitt 4.9 ). Weitere, verborgenen Parameter kön-
nen Sie sehen, indem Sie die Liste mit den Pfeil Tasten durchgehen. Ein grüner Pfeil zeigt Ihnen, dass Sie den
Parameter bearbeiten können, wenn Sie eingeloggt sind.
Animierte Anzeigen in der linken oberen Ecke des Bildschirms zeigen Ihnen den Verbindungsstatus der
zwei möglichen Slaves. Eine grüne kreisende „Linie“ zeigt eine erfolgreich ausgeführte Kommunikation.
Ein rot blinkender Kreis bedeutet, dass entweder die Übertragungsleitung unterbrochen oder der Slave
abgeschaltet ist. Eine graue, nicht animierte Anzeige heißt, dass Sie bisher noch keinen Slave für die
Kommunikationsverbindung konfiguriert haben.
Rechts von den Parametern sehen Sie eine „Ampelanzeige“. Bei grün wurde der Parameter erfolgreich gelesen
oder geschrieben. Orange bedeutet, dass der Schreibvorgang für den Parameter noch läuft. Leuchtet die rote
Anzeige, liegt ein Fehler vor und es wird zur Zeit kein Parameter gelesen oder geschrieben. Der angezeigte
Wert ist der letzte gültige gelesene oder geschriebene Wert. Ein schwarzer Kreis bedeutet, dass der Parameter
„aus“ ist.
Betätigen Sie die Parameter Taste, wird das Seiten Symbol in der rechten oberen Ecke des Bildschirms mar-
kiert. Betätigen Sie die Taste erneut, rufen Sie damit die zweite Seite des Modbus Masters auf.
Seite zwei beinhaltet die IP Adresse des Modbus Masters und der angeschlossenen Slaves, zusammen mit Diag-
noseinformationen, wie Sie die unter „PING DETAILS“ beschrieben finden.

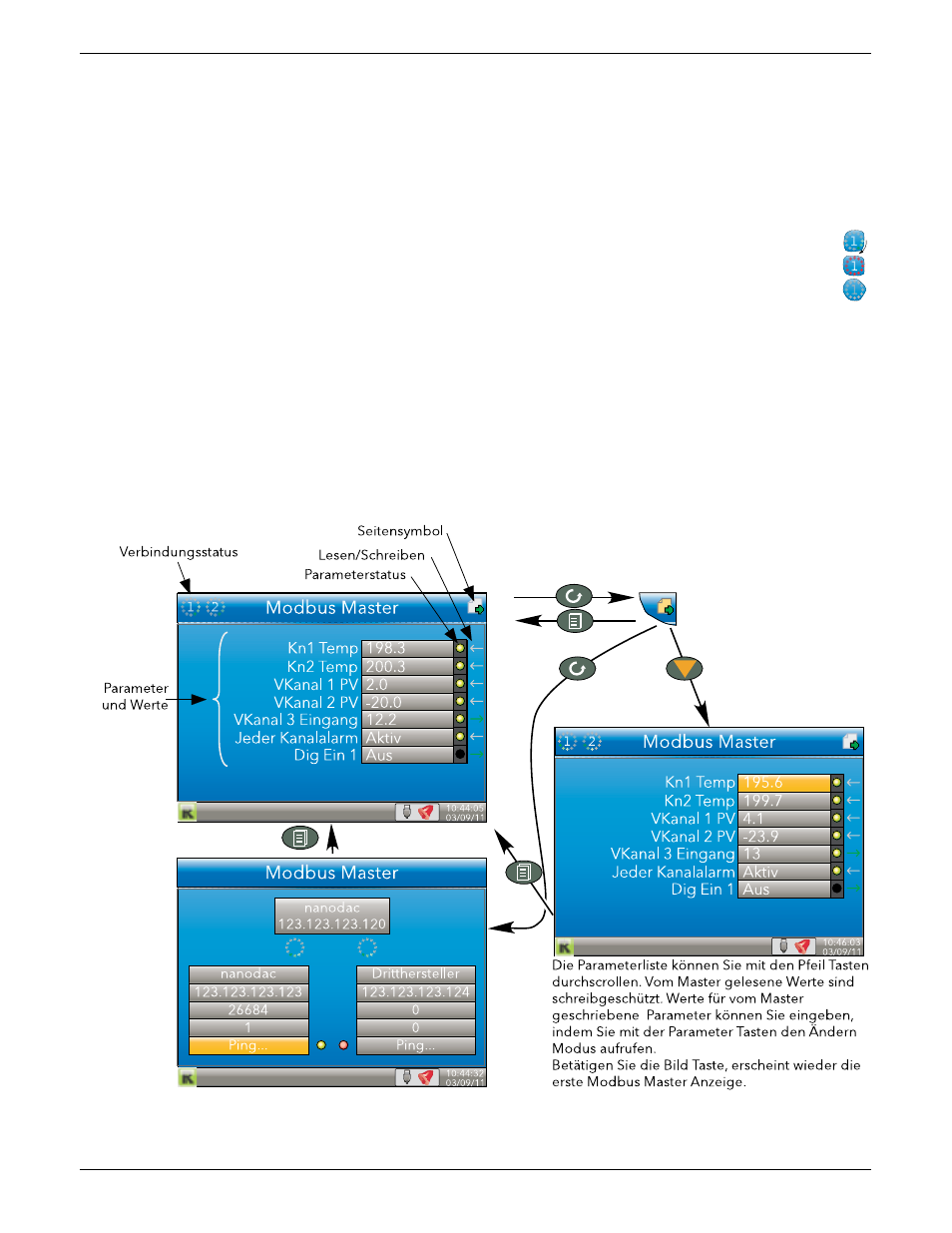

Abbildung 3.4.12a Modbus Master Anzeigeseiten
