6 .3 .2 FUNKTIONSWEISE DES VERKNÜPFUNGSEDITORS (Fortsetzung)
Verknüpfungsfarben
Schwarz
Normal funktionierende Verknüpfung.
Rot
Die Verknüpfung ist mit einem nicht-änderbaren Parameter verbunden. Werte werden
vom Zielblock abgewiesen.
Magenta
Eine normal funktionierende Verknüpfung, wenn Sie die Maus darüber bewegen.
Violett
Eine rote Verknüpfung wird violett, wenn Sie die Maus darüber bewegen.
Grün
Neue Verknüpfung (nach dem Download wird die gestrichelte grüne zur durchgehenden
schwarzen Linie.)
KOMMENTARE
Sie können dem Diagramm Kommentare hinzufügen, indem Sie einen Kommentar in der Baumansicht ankli-
cken und in das Diagramm ziehen. Sobald Sie die Maustaste loslassen, öffnet sich ein Dialogfenster, in das Sie
den Kommentartext eingeben können.
Mit Zeilenumbrüchen kontrollieren Sie die Breite des Kommentars. Bestätigen Sie mit „OK“, erscheint der
Kommentar im Diagramm. Die Größe des Kommentars ist nicht begrenzt. Kommentare werden im Gerät zu-
sammen mit den Diagramm Layoutinformationen gespeichert.
Sie können den Kommentar mit einem Funktionsblock oder einer Verknüpfung verknüpfen, indem Sie erst das
Verkettungssymbol in der rechten unteren Ecke des Kommentarfensters und anschließend den entsprechen-
den Funktionsblock bzw. die Verbindung anklicken. Eine gestrichelte Linie verbindet dann den Kommentar mit
dem Block oder der Verknüpfung (Abbildung 6.3.2f).
Anmerkung: Sobald Sie den Kommentar verknüpft haben, wird das Verkettungssymbol ausgeblendet.
Es erscheint erneut, wenn die Maus sich über der rechten unteren Ecke des Kommentarfeldes bewegt.
Kommentar Kontextmenü
Ändern
Öffnet das Dialogfeld zum Ändern des Texts.
Nicht verbunden Löscht die aktuelle Verknüpfung des Kommentars.
Ausschneiden
Verschiebt den Kommentar in die Zwischenablage.
Tastenkombination = <Strg>+<X>.
Kopieren
Kopiert den Kommentar in die Zwischenablage.
Tastenkombination = <Strg>+<C>.
Einfügen
Kopiert einen Kommentar aus der Zwischenablage in das
Diagramm. Tastenkombination = <Strg>+<V>.
Löschen
Markiert den Kommentar zum Löschen beim nächsten Download.
Ungelöscht
Hebt Löschen auf, wenn noch nicht zum Gerät geladen wurde.

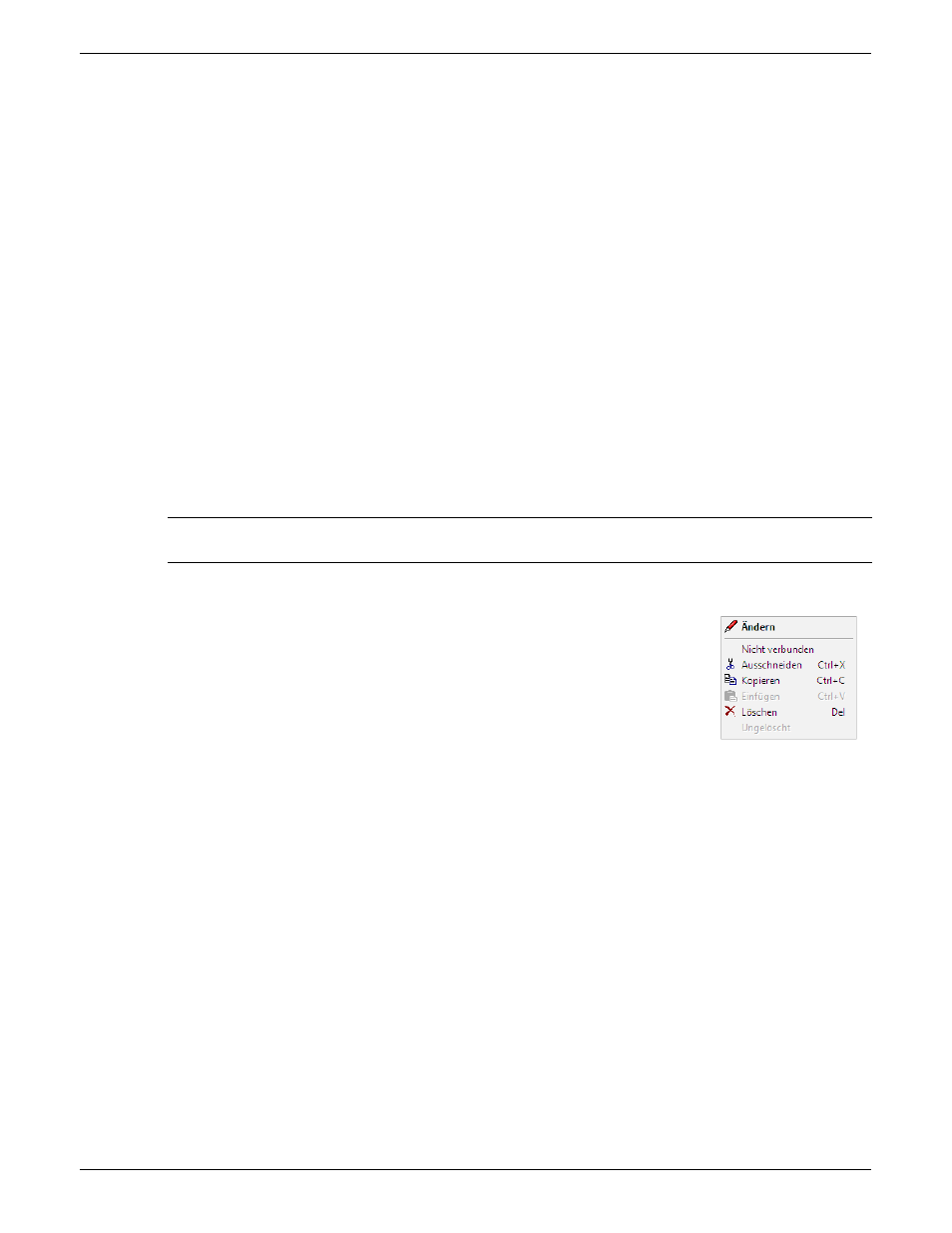

Abbildung 6.3.2e
Kommentar Kontextmenü
