nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
C3 FUNKTIONSBLOCK DETAILS
C3 .1 Or Block mit acht Eingängen
Ein logischer OR Block mit acht Eingängen, dessen Ausgang hoch ist (1, Ein), falls ein oder mehr Eingänge hoch
sind (1, Ein). Benötigen Sie mehr als acht Eingänge, wird automatisch ein zweiter Block eingeführt, wie in Abbil-
dung C3.1a dargestellt. Die Blöcke in dieser Abbildung haben die Namen „A“ und „B“, wobei „A“ und „B“ jede
der 12 verfügbaren Instanzen sein können.

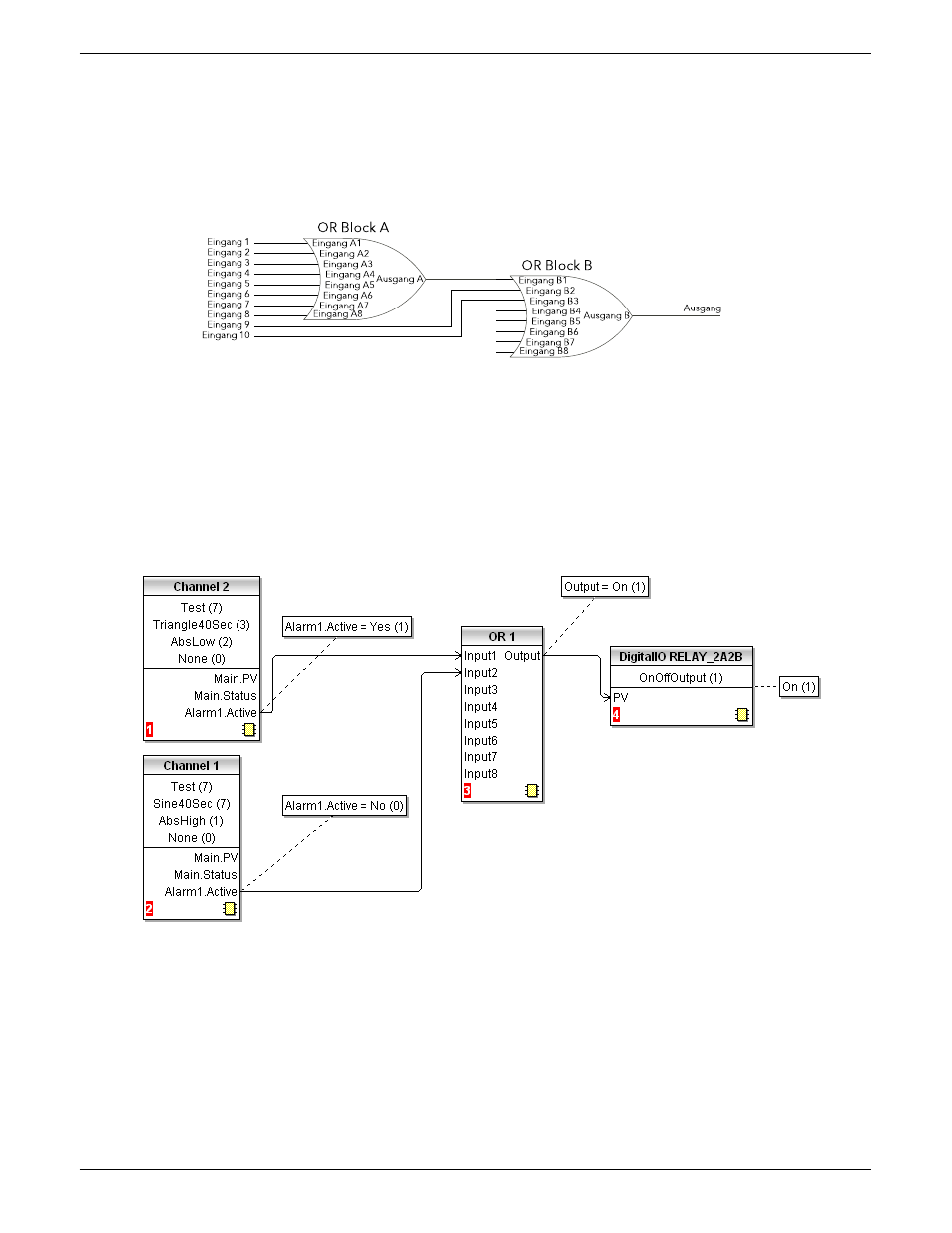

Abbildung C3.1a OR Block mit acht Eingängen
OR Blöcke werden automatisch bei User Wiring (Verknüpfungen durch den Benutzer) verwendet, wenn Sie
mehr als eine Quelle mit demselben Zielparameter verknüpfen. Ein OR Block ist z. B. erforderlich, wenn das
Relais (Digital E/A 2A2B) schalten soll, falls die „Kanal 1 Alarm 1“ und/oder „Kanal 2 Alarm 1“ Kanäle aktiv wer-
den. In einem solchen Fall wäre der „Aktiv“ Parameter für die beiden Kanalalarme mit demselben PV Parame-
ter des Relais verknüpft.
OR Blöcke sind für die Bedienoberfläche unsichtbar, doch der grafische Verknüpfungseditor in iTools für diese
Konfiguration (Abbildung C3.1b) zeigt, dass ein OR Block eingeführt wurde, der die beiden Alarmausgänge
durch OR verbindet.
Abbildung C3.1b iTools Darstellung einer OR Block Verwendung
