3 .4 .9 PROGRAMMGEBER ANZEIGEMODUS (Fortsetzung)
SEGMENT KONFIGURATION (Fortsetzung)

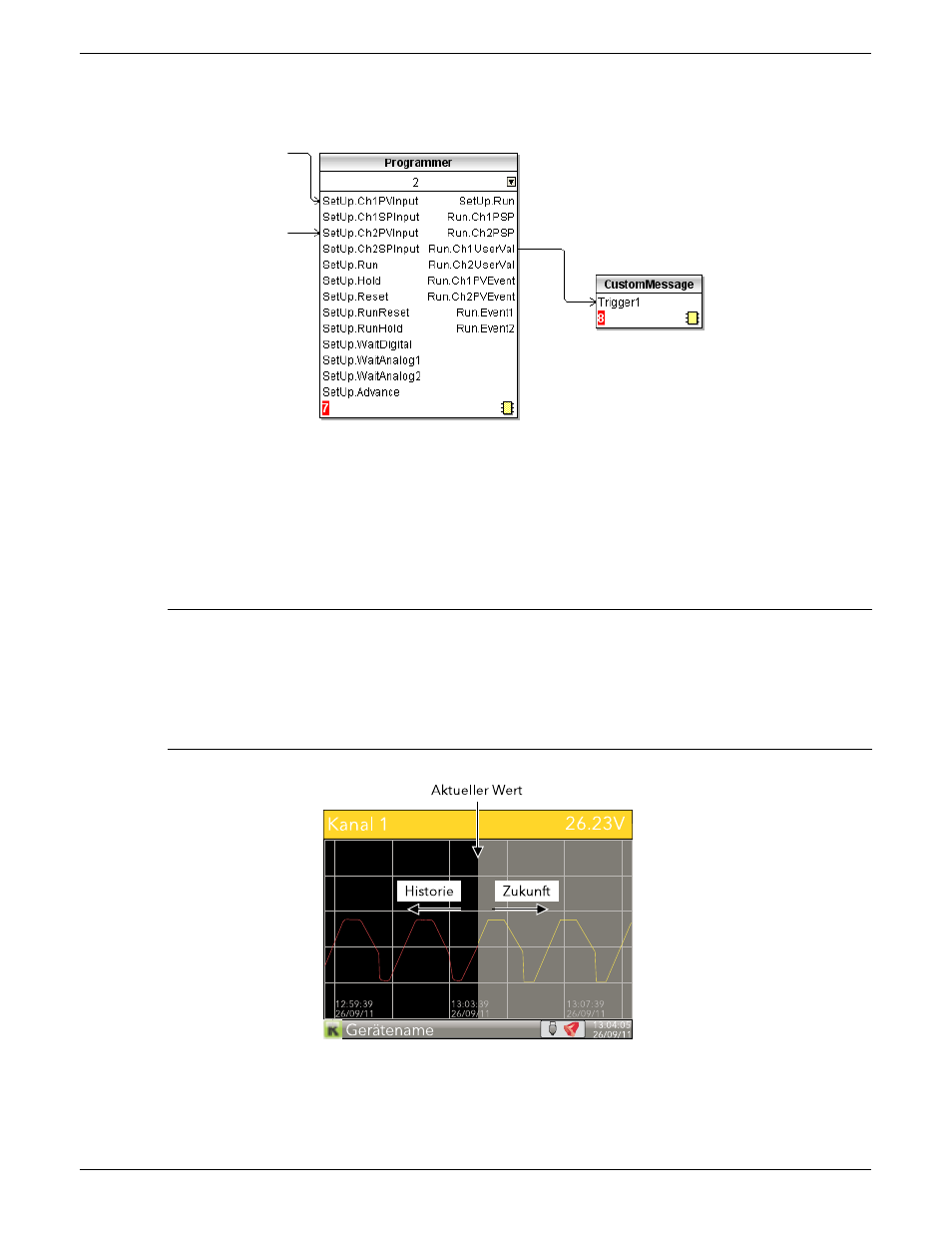

Abbildung 3.4.9h iTools Beispiel: Kn1 User Wert als Trigger für Kunden Meldung 1
ZUKUNFTSTREND ANZEIGEMODUS
Haben Sie diesen Anzeigemodus in der Gerät.Display Konfiguration (
) freigegeben, können Sie
den aktuellen PSP zusammen mit dem voraussichtlichen weiteren Verlauf auf der Anzeige sehen und verglei-
chen, um den Verlauf des Prozesses zu beobachten. Der Zukunftstrend ist eine Erweiterung des Horizontalen
Trends, bei dem das Display in zwei Abschnitte unterteilt wird. Dabei liegt der aktuelle Wert in der Teilung der
Anzeige, links davon sehen Sie den vergangenen Verlauf, rechts der Teilung sehen Sie die folgenden Segmente.
Anmerkung:
1. Damit der Zukunftstrend erscheint, müssen Sie den Programmgeber mit dem Kreis oder der
Kaskade Funktion verknüpfen.
2. Beide Trends (historisch und zukünftig) verlaufen von rechts nach links. Dabei liegt der aktuelle
Wert immer in der Mitte.
3. Die Anzeigemenge in der Historie und im Zukunfts Anteil des Bildschirms ist abhängig vom Trend-
intervall, den Sie unter Gruppe.Trend konfiguriert haben (
In Abbildung 3.4.9i sehen Sie eine typische Zukunftstrend Anzeige.
Abbildung 3.4.9i Zukunftstrend
