nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG

PROGRAMM ÜBER PROGRAMMNUMMER LADEN

Diese Funktion steht Ihnen ab Firmwareversion V5.00 zur Verfügung.
Damit Sie ein (als Datei gesichertes) Programm, entweder über einen mit Digitaleingängen verbundenen BCD

Schalter oder über eine einzelne Comms Übertragung laden können, müssen Sie dem Programmnamen eine

Programmnummer zwischen 01 und 99 voranstellen. Z. B. 01kiln1.uipz, 01furnace.uipz, 02kiln2.uipz, 03kiln3.

uipz usw. der Programmname darf bis zu 18 Zeichen enthalten. Beachten Sie, dass Sie die Programmnummern

1 bis 9 mit vorangestellter 0 eingeben (d. h. 01 bis 09), da diese ansonsten nicht erkannt werden.
Ändern Sie den Wert der Programmnummer, wird die erste Programmdatei mit dieser Nummer aus dem

internen User Laufwerk des Geräts geladen (lexografisch alphabetisch geordnet). In dem oben aufgeführten

Beispiel ist dies bei einer Auswahl von Programm 01 01furnace.uipz. 01kiln1.uipz können Sie nicht über einen

BCD Schalter oder über die Kommunikation laden. Dieses Programm können Sie nur manuell auswählen.
Enthält kein Programm eine vorangestellte Programmnummer, kann auch kein Programm über BCD Schalter

oder Comms geladen werden. Sie haben jedoch die Möglichkeit, ein solches Programm wie im vorangegange-

nen Abschnitt erklärt, manuell zu laden.

Anmerkung: Ändern Sie den Wert eines BCD Schalters, können Sie die Schalterposition sofort an den

Eingängen des BCD Funktionsblocks sehen. Dieser Wert kann dann von weiteren, mit dem BCD Block

verbundenen Blöcken verarbeitet werden. Ein „Settle Time“ Parameter wurde eingeführt, der die

direkte Weitergabe der Werte ausfiltert, indem er eine Wartezeit aufschaltet, in der die Werte sich

stabilisieren können, bevor deren konvertierter Dezimalwert an den Ausgangsparametern des Blocks zu

sehen ist. Diese Zeit können Sie zwischen 0-10 Sekunden einstellen. Vorgabe sind 0 s, d. h es ist keine

Filterung vorhanden. Den BCD Block finden Sie im

Abschnitt 4.19

erklärt.

BEISPIEL EINER BCD SCHALTER VERDRAHTUNG

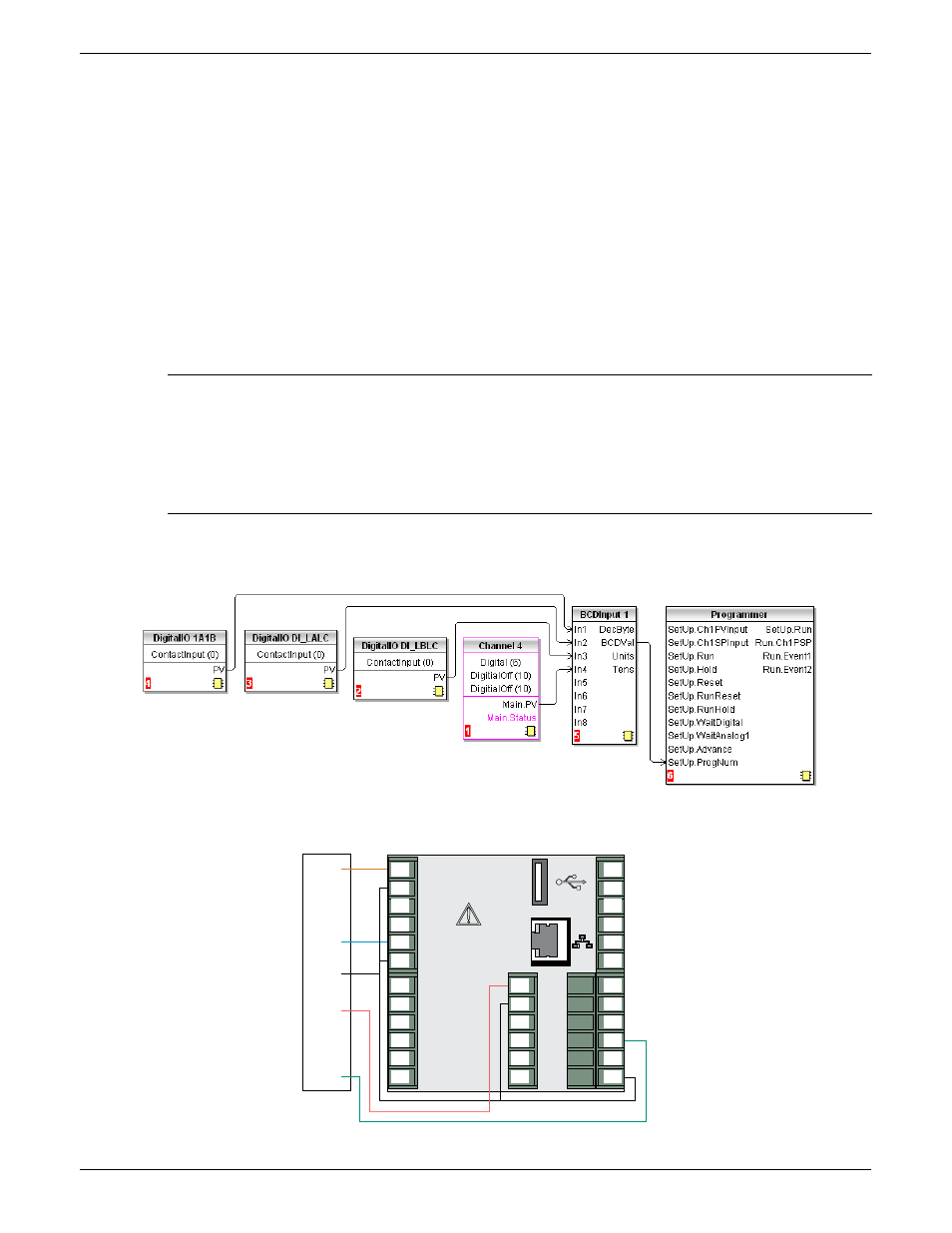

In Abbildung 3.4.9l sehen Sie ein Beispiel für das Soft Wiring eines Digitaleingangs mit dem BCD Funktions-

block über iTools.

Abbildung 3.4.9l BCD Schalter Verdrahtung

In Abbildung 3.4.9m sehen Sie die entsprechende Hardware Verdrahtung eines BCD Schalters.

Abbildung 3.4.9m Verdrahtung eines BCD Schalters

1A
1B
2A
2B
LA
LC

3A
3B

L

N

LB
LC

5A

E

4A

C

1I

1+

1-
2I

2+

2-

3I

3+

4+

4-

3-
4I

USB

1

8
