3 .4 .13 ETHERNET/IP ANZEIGEMODUS (Fortsetzung)
Alternativ zu der „Anklicken-Ziehen“ Methode können Sie mit der rechten Maustaste auf den entsprechenden
Ausgang klicken (im Beispiel Ausgang 5) und „Verknüpfung bearbeiten“ aus dem Kontextmenü wählen. Es
öffnet sich ein Browser Fenster, indem Sie den gewünschten Parameter auswählen können. Dieses Vorgehen
können Sie für sowohl für zuvor leere Ein- oder Ausgänge, als auch für bereits belegte Ein- oder Ausgänge
verwenden.

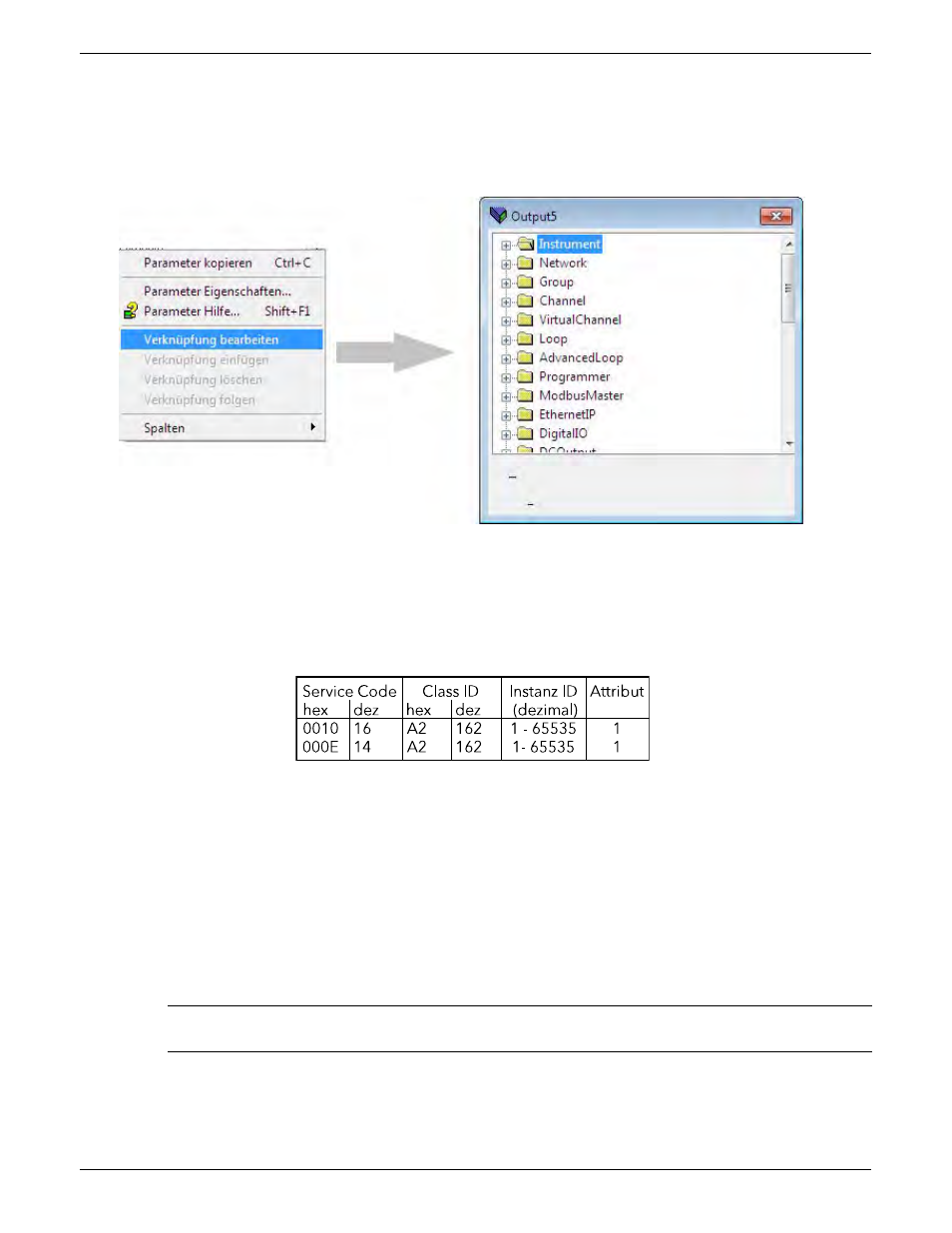

Abbildung 3.4.13d Kontextmenü Details
EXPLICIT DATEN
Wie Sie in Tabelle 3.4.13 sehen, gibt es bei der Konfiguration als Server nur ein Explicit Applikationsobjekt. Die-
ses hat die Class ID = A2 (162 dezimal). Die Instanz ID ist die Modbus Adresse des Parameters und das Attribut
ist immer 1. Zum Schreiben und Lesen einzelner Attribute werden die Explicit Service Codes hex10 (dezimal 16)
und 0E (dezimal 14) unterstützt.
Tabelle 3.4.13 Explicit Daten Spezifikation
Bei der Konfiguration als Server stehen Ihnen zwei separate Verbindungen zur Verfügung, über die Sie zwei
unabhängige Lesen- oder Schreibenmeldungen zu verschiedenen Servern erstellen können.
In Abbildung 3.4.13e auf der folgenden Seite sehen Sie ein Beispiel für die Konfiguration einer Explicit Meldung
Anfrage. Die Instanz ID und der Datentyp beziehen Sie aus den Server Herstellerunterlagen. In diesem Beispiel
wird die Leseanfrage konfiguriert, um den Gruppen Aufzeichnungsstatus eines nanodac Servers zu bestimmen.
können Sie die dezimale Modbus Adresse dieses Parameters (4150) und den Datentyp (int16) ent-
nehmen. Diese Adresse wird als Instanz ID verwendet.
Haben Sie alle Informationen eingegeben, wird Lesen angefordert, indem „Senden“ auf „Ja“ gesetzt wird. Das
Datenfeld wechselt für dieses Beispiel auf „3“. In Tabelle 5.3 können Sie dann nachsehen, dass der Aufzeich-
nungsstatus auf „Freigegeben“ steht.
Anmerkung: Der nanodac unterstützt nur 16 bit Datentypen für das Lesen und Schreiben von Explicit
Meldungen.
