HA030554GER

Ausgabe 7 Nov 12

Seite 49

nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG

3 .4 .13 ETHERNET/IP ANZEIGEMODUS (Fortsetzung)

Parameter zu den Eingangs- und Ausgangstabellen hinzufügen können Sie nur über die Konfigurationssoftware

„iTools“ auf Ihrem PC. Die folgende Beschreibung setzt voraus, dass Sie grundlegende Kenntnisse über die Be-

dienung von iTools haben. In

Kapitel 6

erfahren Sie, wie Sie das Gerät mit iTools verbinden, wie Sie die online

Hilfe und dessen PDF Version (Bestellnummer HA028838GER) nutzen können.

Anmerkung: Client/Server und der PC müssen sich im selben Netzwerk befinden.

Sobald Sie iTools gestartet haben und über die „Abfrage“ Funktion das ent-

sprechende Gerät gefunden haben, können Sie die Abfrage stoppen, damit

sich das Gerät synchronisieren kann. (Lassen Sie die Abfrage weiter laufen,

wird während dieser Zeit die Arbeitsgeschwindigkeit von iTools herabgesetzt.)

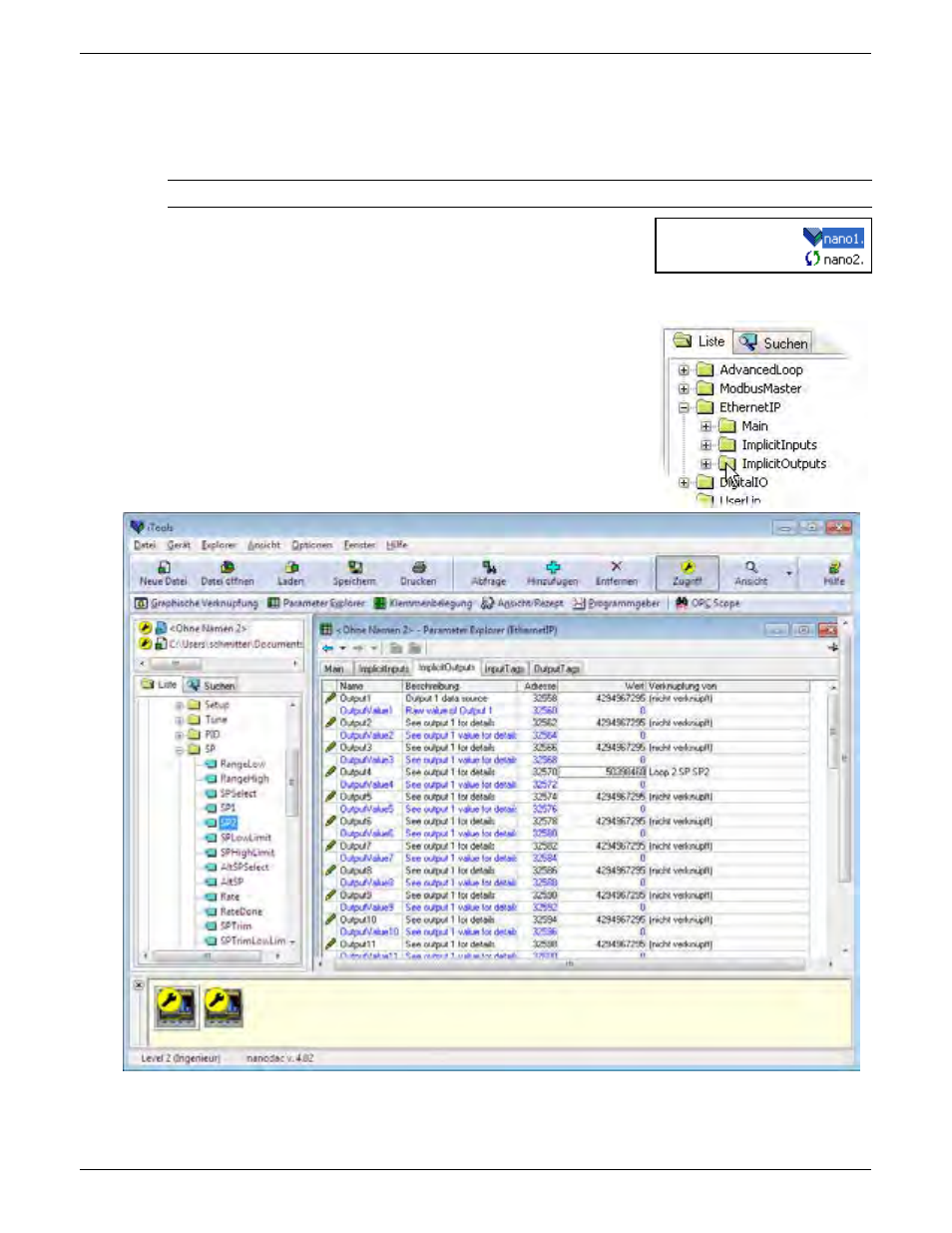

BEISPIEL

Hinzufügen von „Loop 2 Setpoint 2“ zu Ausgang 4 der Client Ausgangsliste.
In dem unten gezeigten Beispiel sind beide Geräte synchronisiert und befinden

sich im Konfigurationsmodus (Zugriff Schaltfläche gedrückt).
Öffnen Sie im Client den EtherNet/IP Ordner im Browser und doppelklicken

Sie auf den „ImplicitOutputs“ Ordner.
Öffnen Sie dann den Loop 2 SP Ordner im Browser, klicken Sie SP2 an und

ziehen Sie den Parameter in „Output 4“.

Synchronisiert

Nicht synchronisiert

Abbildung 3.4.13c Einen Parameter der Ausgangstabelle hinzufügen
